صفحه اصلی / محصول / دستگاه اکستروژن عایق سیم / خط اکستروژن عایق سیم با سرعت بالا سری PE/PP

خط اکستروژن عایق سیم با سرعت بالا سری PE/PP Manufacturers

به لیست برگردید
دستگاه اکستروژن عایق سیم

خط اکستروژن عایق سیم با سرعت بالا سری PE/PP

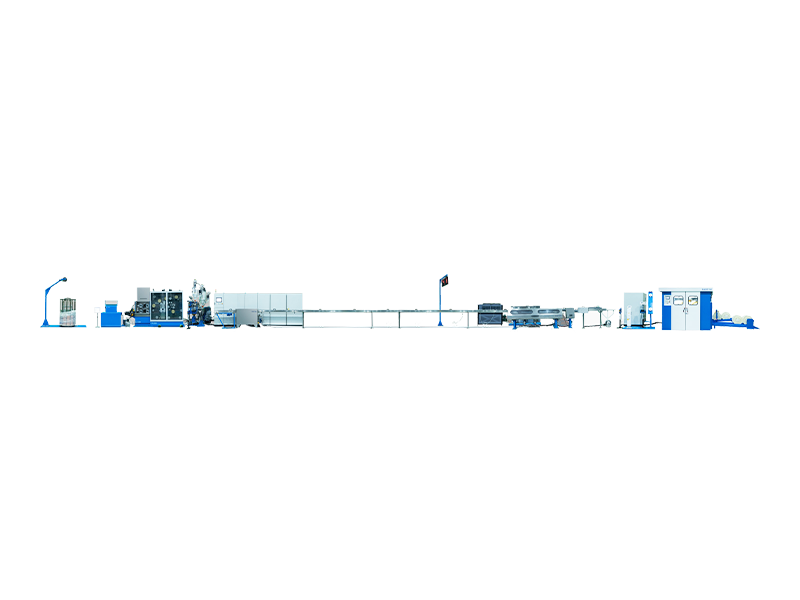

خط اکستروژن عایق سیم با سرعت بالا کابل سری PE/PP یک تجهیزات غیر استاندارد با سفارشی سازی است. این یک خط تولید سری از کشش سیم مسی، بازپخت سیم مسی، اکستروژن عایق و چرخش خودکار قرقره را اتخاذ می کند. برای اکستروژن عایق با سرعت بالا سیم سیگنال مناسب است. خط تولید سری می تواند پوشش عایق فوری هادی را پس از کشش مس حفظ کند. این می تواند از اکسیداسیون سطح سیم مسی جلوگیری کند، اثر پوستی انتقال الکترون را بزرگتر کند، رسانایی هادی را حفظ کند، تضعیف سیگنال را کاهش دهد و فاصله انتقال سیگنال را افزایش دهد. رول های مواد مسی را می توان در تعداد زیادی بدون وقفه تولید کرد، که همچنین می تواند ثبات عملکرد انتقال سیم را در کل دسته تضمین کند. از تولید سری می توان برای آماده شدن برای چرخش جفت در مرحله بعدی، بهبود کیفیت محصول، صرفه جویی در هزینه ها و در نتیجه افزایش رقابت در بازار محصول استفاده کرد. خط تولید مطلوب سری PE/PP دارای ویژگی های زیر است: بشکه پیچ صاف و نچسب به مواد، انحراف کم در قطر خارجی هادی سیم مسی، بیضی بودن زیاد هادی سیم مسی، ازدیاد طول هادی سیم مسی، کنترل دقیق دما، تمرکز بالای اکسترودر اصلی و مقاومت پایین سر سیم 10، مقاومت کم به سیم 10، پایین بودن سر سیم به پایین. ٪ نرخ تغییر سیم پیچ موفقیت آمیز. شرکت ما می تواند از سفارشی سازی شخصی با توجه به نیازهای کاربر پشتیبانی کند. از نظر سخت افزاری، ما می توانیم انواع مدل ها و برندهای لوازم جانبی اصلی را برای انتخاب کاربران ارائه دهیم. از نظر نرم افزار کنترل الکتریکی نیز می توانیم روش های کنترل الکتریکی اقتصادی و کاربردی یا پیشرفته را ارائه دهیم. با توجه به تنظیمات کلی متفاوت، قیمت این دستگاه نیز بسیار متفاوت است. بنابراین، عامل اصلی تعیین کننده قیمت این دستگاه، موقعیت یابی سطح پیکربندی محصول کاربر است. علاوه بر این، از آنجایی که این محصول یک تجهیزات سفارشی غیر استاندارد با تولید کمی است، مدت زمان بیشتری طول می کشد تا طراحی، ساخت، نصب و چرخه اشکال زدایی طولانی باشد. کاربران باید چرخه های تدارکات کافی را برای دستیابی به تحویل محصول مطلوب رزرو کنند.

استعلام +
PREV：محصول قبلی وجود ندارد
بعدی：محصول بعدی وجود ندارد
Product Details

اجزاء

● پایه پرداخت
● دستگاه آنیلینگ و پیش گرمایش مداوم با کشش متوسط
● کولر فیلتر پودر مس
● اکسترودر اصلی
● دستگاه تزریق
● قیف خشک کن تغذیه
● دوزر مارپیچ رنگی
● سر اکسترودر
● شیر تخلیه مواد BY-PASS
● فلوم متحرک
● مخزن آب خنک کننده
● نازل دمنده هوا
● کاپستان
● سشوار
● شمارنده متر
● قطر سنج لیزری
● تستر جرقه با فرکانس بالا
● برداشت
● جعبه کنترل برق
● موارد زیر گزینه های سفارشی هستند
● چاپگر
● دستگاه وکیوم
● آشکارساز توده
● خازن الکترواستاتیک آب
● سنج خروج از مرکز
● بیلبورد الکترونیکی
● سایر تجهیزات جانبی جانبی را می توان سفارشی و اضافه کرد.


مشخصات فنی

پارامترهای فنی اصلی 65 تا 30 80 45
نوع سیم مناسب مناسب برای کابل داده (CAT5E/CAT6/CAT6A)، کابل فرکانس بالا، کابل های خودرو، کابل های کامپیوتر، کابل های الکترونیکی، کابل های برق و سایر سیم های هادی سیم مسی با اکستروژن عایق جامد.
محدوده هادی برای استاندارد ایالات متحده میله مسی (Ø2.6-3.0mm) → سیم مسی (AWG26-20) میله مسی (Ø2.6-3.0mm)→ سیم مسی (AWG26-18)
محدوده قطر هادی Ø0.40-0.81mm Ø0.40-1.02 میلی متر
محدوده ناحیه هادی 0.16-0.52 متر㎡ 0.16-0.81m㎡
قطر بیرونی اکستروژن Ø0.9-2.0mm Ø0.9-2.5mm
محدوده سرعت سیم 600-1500 متر در دقیقه 600-1500 متر در دقیقه
شاخص های اصلی تحمل قطر خارجی سیم مسی ± 0.001 میلی متر، بیضی سیم مسی ± 0.001 میلی متر، ازدیاد طول سیم مسی 18-30٪، تحمل قطر خارجی هسته عایق ± 0.005 میلی متر، خارج از مرکز <0.007 میلی متر
ساختار ماشین با در نظر گرفتن خط مرکزی سر اکسترودر به عنوان محور، در یک خط مستقیم از پرداخت تا برداشت قرار گرفته است، مرکز مدل استاندارد 1 متر ارتفاع و طول کل 40-25 متر است.
نوع پرداخت استفاده استاندارد از کل رول بازپرداخت مداوم میله مسی بدون اکسیژن، پایه پرداخت سیم مسی عمودی تک ایستگاهی، انواع دیگر مانند پرداخت پروازی، پرداخت برق بدون شفت و غیره نیز قابل سفارشی سازی است.

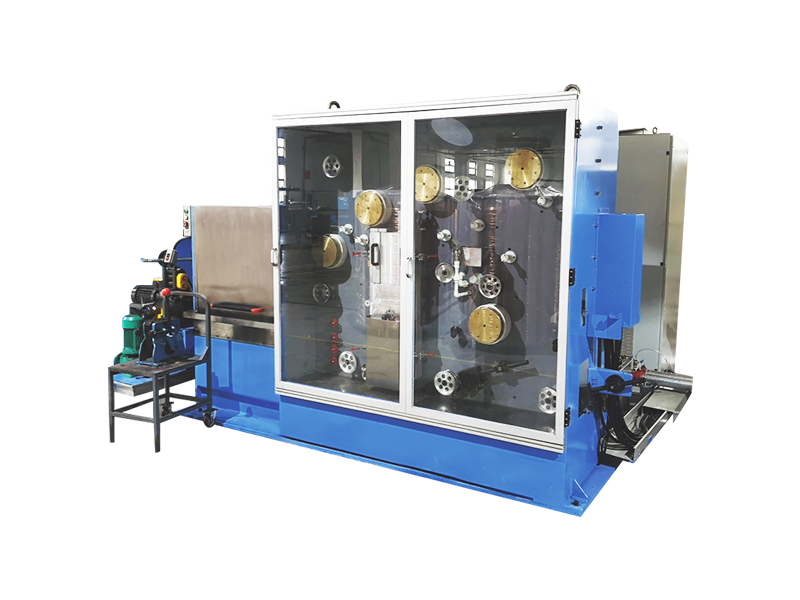

دستگاه کشش سیم وسط 17 قالب، موتور DC 55KW سری Z4، ضریب سیم کشی و کاهش چند ضلعی 1.25، قطر چرخ سرعت ثابت Ø200 است.
دستگاه آنیل پیوسته روش آنیل اتصال کوتاه مثلثی با تماس مستقیم، بدون محافظ گاز، ولتاژ آنیل MAX50V، جریان بازپخت MAX800A، قدرت بازپخت کل MAX40KVA است.
دستگاه پیش گرمایش مداوم کشش موتور DC سری Z4 7.5 کیلو وات، ولتاژ پیش گرمایش MAX50V است، جریان پیش گرمایش MAX400A، توان کل پیش گرمایش MAX20KV، دمای پیش گرم کننده هادی 80-120 درجه سانتیگراد است.
دستگاه خنک کننده فیلتر پودر مس
این دستگاه از دستگاه فیلتر پودر مس، مخزن آب 1200 لیتری، مبدل حرارتی صفحه 4.5 کیلووات و پمپ آب 2.2 کیلووات و غیره تشکیل شده است که پودر مس را در محلول کشش فیلتر کرده و محلول کشش را خنک می کند.
خروجی اکسترودر 130 کیلوگرم در ساعت 180 کیلوگرم در ساعت
قدرت اکسترودر موتور 30 ​​کیلووات DC ساخته شده در چین، موتور AC را می توان سفارشی کرد موتور 30 ​​کیلووات DC ساخته شده در چین، موتور AC را می توان سفارشی کرد
پارامترهای پیچ نسبت L/D: 26، نسبت تراکم: PE3.0. از مواد پیچ ​​38 CrMoAlA با عملیات حرارتی نیترید خلاء و پرداخت سطحی با روکش کروم تشکیل شده است.
نوع گرمایش بدنه دستگاه حلقه حرارتی آلومینیومی ریخته گری است، گردن حلقه گرمایش مسی است، گیره سر/سر/قالب از لوله گرمایش کوارتز است.
کنترل دما بدنه 4 گیره 1 گردن 1 سر 1 قالب 1
قدرت گرمایش 18 کیلو وات 22 کیلو وات
خنک کننده بشکه فن سانتریفیوژ 4 بخش فن سانتریفیوژ 4 بخش
دستگاه تزریق power دستگاه تزریق نوار افقی با کنترل دمای 3 مرحله ای برای بدن و کنترل دمای 1 مرحله ای برای گردن، دستگاه تزریق نوار عمودی نیز قابل سفارشی سازی است.
دستگاه تزریق specification Ø30 نوع عمودی Ø45 نوع عمودی
دستگاه تزریق ouput 15 کیلوگرم در ساعت 25 کیلوگرم در ساعت
دستگاه تزریق power 7.5KW 11 کیلو وات
قیف خشک کن تغذیه خشک کن قیف تغذیه ساخت چین، مارک های دیگر را می توان سفارشی کرد.
دوزر مارپیچ رنگی دوزر مارپیچی رنگی ساخت چین، مارک ها و مقادیر دیگر موجود است.
بشقاب لانه زنبوری این دستگاه از فولاد ضد زنگ 316 بدون آبکاری ساخته شده است. این یک ساختار جریان هدایت داخلی دارد، با سوراخ‌های جریان که توسط پخ‌هایی بدون گوشه‌های مرده به هم متصل شده‌اند. صفحه لانه زنبوری و فلنج با یک درزگیر مخروطی برای جلوگیری از نشتی مهر و موم شده است.
نوع سر سر مرکز خودکار نوع U7، حرکت فشار یکنواخت دونده بیرونی، می تواند با ساختارهای مختلف مانند تک لایه / دو لایه / نوار تزریق تک / نوار تزریق دوگانه و غیره سفارشی شود. سر اکسترودر (قابل تنظیم میکرو با مرکز خودکار) نیز می تواند سفارشی شود.
مارک سر سر دستگاه ساخت کشور چین است و قابل سفارشی سازی با برندهای دیگر مانند EUROTEK، UNITEK، EUROCAB و MICRODIA
گیره سر دو نیمه از یک گیره سر ماشین وجود دارد، با دو مجموعه بالا و پایین پیچ گیره میله به طور همزمان. یک آچار یک طرفه را می توان گنجاند و انواع دیگر گیره های سر دستگاه را می توان سفارشی کرد.
تست فشار سنسور فشار یا شیر ایمنی ضد انفجار روی فلنج سر.
شیر تخلیه مواد BY-PASS یک مجموعه از سه طرفه اتوماتیک چرخشی BY-PASS، می تواند پنوماتیک یا انواع دیگر سفارشی شود.
تسطیح سر با اتخاذ ساختار پین مکان یابی دوگانه فلنج سر، سطح سر برای مدت طولانی تغییر نخواهد کرد.

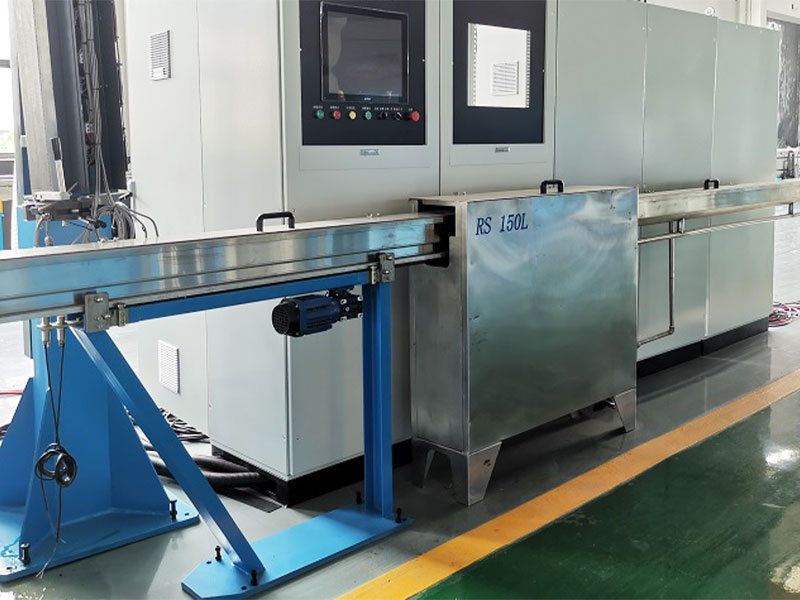

فلوم متحرک فلوم متحرک نوع دمای ثابت، مخزن آب گرم خود گردشی، لوله گرمایش 9 کیلووات 2 عدد، کل مواد SUS304، طول استاندارد مخزن آب کوچک 2500 میلی متر، قابل سفارشی سازی است.
مخزن خنک کننده مخزن 20 متری تک لایه U شکل، سینی آب V شکل داخلی، مواد SUS304، طراحی بین لایه ای ضد تراکم در بیرون مخزن
نازل دمنده هوا با فشار بالا نازل دمنده از نوع برگردان، مواد POM، ساختار دمنده دو مرحله ای، تنظیم در مخزن آب متحرک، مخزن آب خنک کننده، کاپستان. انواع دیگر از نوع نازل دمنده را می توان سفارشی کرد.
سشوار با استفاده از نازل دمنده صاف فشار بالا، آب روی سطح سیم هنگام عبور سیم از درگاه دمش هوای گرم دور می‌شود. در همان زمان، مکش فشار منفی را اتخاذ می کند، هنگامی که سیم از سوراخ شکاف مکش خلاء عبور می کند، آب روی سطح سیم از بین می رود.
کاپستان type سیم ته نشین شده از نوع اسپری پرسرعت خنک کننده دوچرخ، با طول خنک کننده سیم 50 متر.
کاپستان wheel diameter Ø350 چرخ ثابت چرخ سگمنت چند شیار تخت
کاپستان power موتور DC 7.5KW ساخت چین، موتور AC را می توان سفارشی کرد
شمارنده متر شمارنده نوع چرخ راهنما، با دور چرخ متری 400 میلی متر، تشخیص رمزگذار، ضریب تصحیح متر قابل تنظیم، انواع دیگر شمارنده های متر قابل تنظیم هستند.

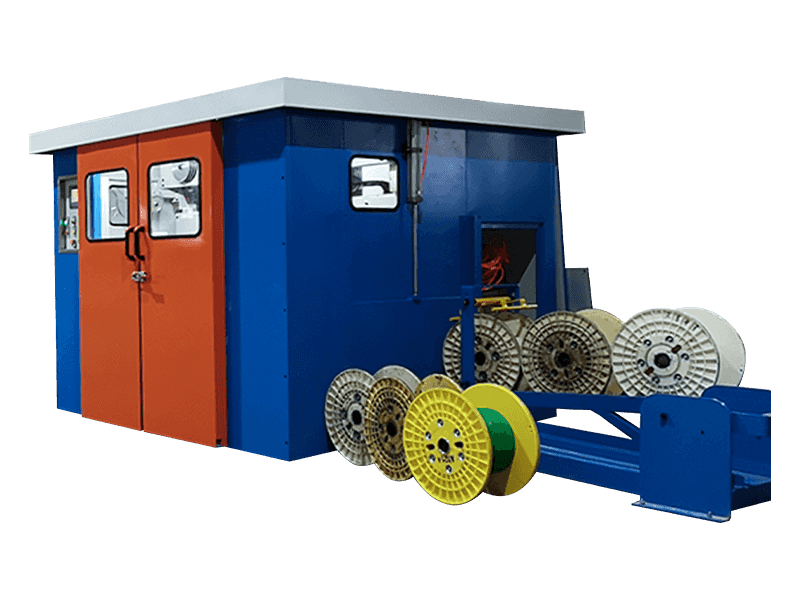

برداشت type Ø500 دستگاه برداشت اتوماتیک تعویض شفت دو حلقه، با قدرت برداشت 11 کیلووات، گیره پنوماتیک و تغییر خودکار قرقره در هنگام رسیدن به متر، بارگیری و تخلیه خودکار حلقه سیم.

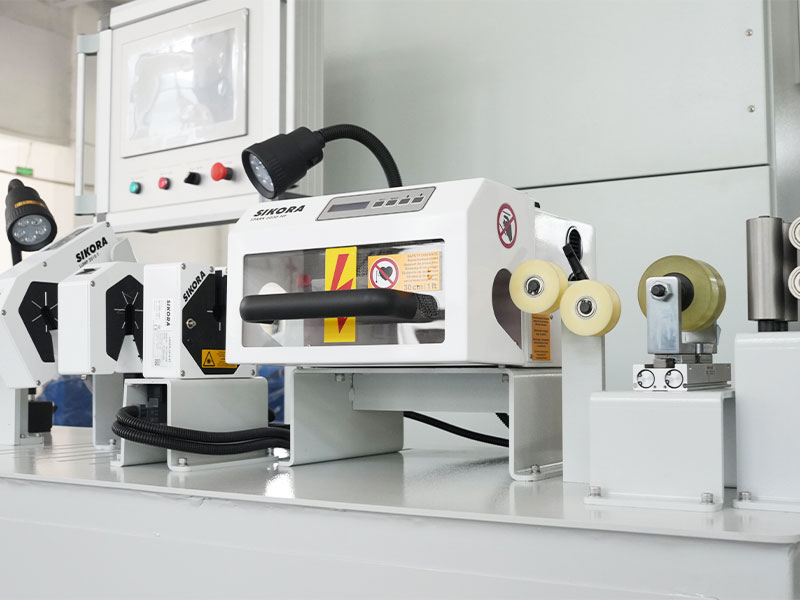

قطر سنج لیزری گیج قطر سیم ساخت چین، دقت اندازه گیری 0.001 است، مارک های دیگر مانند SIKORA/ZUMBACH/PROTON/TAKIKAWA/BETA و غیره قابل تنظیم هستند.
تستر جرقه با فرکانس بالا تستر جرقه با فرکانس بالا نوع مهره ای ساخته شده در چین، ولتاژ 0-15 کیلو ولت است، مارک های دیگر مانند CLINTON/SIKORA/PROTON را می توان سفارشی کرد.
جعبه کنترل برق کابینت برقی VICTOR با پوشش ضد شعله سازگار با محیط زیست، HMI WEINVIEW 10 اینچی، SIEMENS PLC، کلیدهای SCHEIDER، کنترل کننده دمای RKC. برندهای موتور و مبدل فرکانس قابل تنظیم هستند.
سیستم مدیریت فرمول هوشمند با اتخاذ حالت ارتباط گذرگاه Profinet، داده‌های تنش پرداخت، تنش برداشت، دمای پیش‌گرم، کنترل دمای میزبان، قطر بیرونی اکستروژن، گام برداشت، مقدار فشار هوا و غیره در PLC ذخیره می‌شوند، از جمع‌آوری و واردات داده‌های MES، بازیابی با یک کلیک فرآیند تولید، شروع با یک کلیک، تحقق هوشمند دیجیتالی تولید پشتیبانی می‌کنند.
توان کل 160 کیلو وات 180 کیلووات


موارد سفارشی سازی اختیاری

چاپگر چاپگر پرسرعت یا انواع دیگر چاپ را می توان سفارشی کرد.
دستگاه خلاء گیر پس از سفارشی‌سازی، می‌توان یک دستگاه خلاء در سر دستگاه اضافه کرد.
آشکارساز توده آشکارساز توده can be customized, such as SIKORA/ZUMBACH/PROTON/TAKIKAWA.
ظرفیت سنج استاتیک آب ظرفیت سنج آب مانند BETA/SIKORA/ZUMBACH/PROTON/TAKIKAWA را می توان پس از سفارشی سازی اضافه کرد.
سنج خروج از مرکز سنج خروج از مرکز, such as BETA/SIKORA/ZUMBACH/PROTON/TAKIKAWA, can be customized.
چیلر چیلر یا مخزن با لایه عایق را می توان سفارشی کرد.
برد الکترونیکی آویزان صفحه نمایش های الکترونیکی دو طرفه LED یا انواع دیگر پشتیبانی می شوند.
تجهیزات جانبی کمکی سایر لوازم جانبی یا سفارشی سازی های ویژه برای کل دستگاه را می توان سفارشی کرد.
سیم کشی برق پایه کابل بالای 2.5 متری، لوله های هوا، سیم سیگنال و کابل برق مرتب شده با عایق، ورودی سیم از بالای جعبه کنترل الکتریکی، روش های جایگزین قابل تنظیم.
استاندارد مقررات ایمنی مطابق با استانداردهای ایمنی CCC چین تولید می شود و برای مطابقت با استانداردهای ایمنی CE/CSA/UL قابل تنظیم است.
استانداردهای منبع تغذیه منبع تغذیه 3 فاز 380 ولت/50 هرتز، با ولتاژ و فرکانس قابل تنظیم برای کشورها و مناطق مختلف.




ویژگی های محصول

● بازده تولید بالا: با اتخاذ یک ساختار سری سیم کشی و اکستروژن، می توان به اکستروژن عایق با سرعت بالا، بازده تولید بالا و ضایعات کمتر دست یافت.

● طراحی ضد نشت: ساختارهای آب بندی و موقعیت یابی منحصر به فرد تضمین می کند که فلنج مواد نشت نمی کند و سطح ارتفاع سر اکستروژن حتی برای استفاده طولانی مدت ثابت می ماند.

● کیفیت بالا: سیم های عایق شده ما دارای تمرکز 93٪ - 97٪، تغییر قطر خارجی ± 0.005،

کنترل دقیق دما: در ± 1℃.

● هوشمند: سیستم مدیریت هوشمند ما را می توان سفارشی کرد و امکان دسترسی آسان به فرمول های SOP، آماده سازی راه اندازی با یک کلیک و عملیات هوشمند را فراهم می کند.

● نگهداری آسان: مشتریان خارج از چین می توانند استفاده از سیستم کنترل اتوبوس Profinet را سفارشی کنند که انتقال سیگنال سریع و کم تداخل را تضمین می کند. تا زمانی که یک شبکه ارتباطی در هر کشور یا منطقه ای وجود دارد، خدمات تشخیص عیب از راه دور، عیب یابی و تعمیر و نگهداری را می توان به سرعت اجرا کرد.
