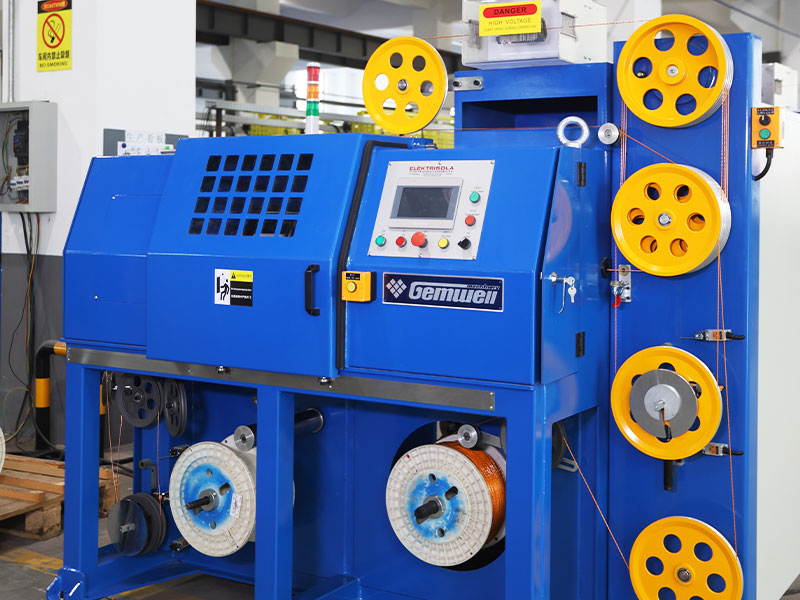

دستگاه نوار چسب نوع کشش هیسترزیس برای سیم لیتز

کابل های شبکه CAT7 و CAT8 عمدتاً در سرعت و فرکانس انتقال متفاوت هستند.

CAT7 از سرعت انتقال تا 10 گیگابیت بر ثانیه با فرکانس 600 مگاهرتز پشتیبانی می کند، در حالی که CAT8 از سرعت تا 25 گیگابیت بر ثانیه یا 40 گیگابیت در ثانیه با فرکانس 2000 مگاهرتز پشتیبانی می کند.

در طول تولید، باید از مواد هادی با کیفیت بالا استفاده شود، فاصله بین جفت ها و ضخامت عایق باید به شدت کنترل شود، باید از تکنیک های محافظ موثر مانند محافظ دولایه برای کاهش تداخل و تداخل خارجی استفاده شود و یکپارچگی سیگنال تضمین شود.

ساختارهای محافظ دو لایه باید با یک لایه داخلی از فویل آلومینیومی و یک لایه بیرونی از مش بافته استفاده شود تا قابلیت ضد تداخل کابل افزایش یابد. در عین حال، آرایش جفت ها باید بهینه شود و فاصله بین جفت ها باید افزایش یابد تا تداخل کاهش یابد.

با بهینه سازی هندسه جفت، کنترل دقیق تطابق امپدانس، استفاده از مواد عایق با کیفیت بالا و به کارگیری تکنیک های محافظ موثر، تلفات برگشتی را می توان برای اطمینان از یکپارچگی سیگنال به حداقل رساند.

مسیر و کنترل کشش خودکار به حفظ تنش ثابت در طول فرآیند بسته بندی کمک می کند، پوشش یکنواخت را تضمین می کند، از نوسانات کشش در طول مصرف نوار جلوگیری می کند، و نرخ شکست را کاهش می دهد.

کابل های PCIe 6.0 و PCIe 7.0 در سرعت انتقال و الزامات یکپارچگی سیگنال متفاوت هستند. PCIe 6.0 از فناوری مدولاسیون PAM4 با سرعت انتقال تا 64 GT/s استفاده می کند، در حالی که PCIe 7.0 سرعت انتقال را بیشتر می کند، از فناوری های مدولاسیون پیشرفته تری استفاده می کند و به یکپارچگی سیگنال بالاتر و تأخیر کمتر نیاز دارد.

مواد رسانای کم تلفات باید انتخاب شوند، ساختار هندسی جفت ها باید بهینه شود، تداخل بین جفت ها باید کاهش یابد، مواد عایق با کیفیت بالا باید استفاده شود، و فرآیندهای تولید باید به شدت کنترل شوند تا تاخیر و تضعیف سیگنال کاهش یابد.

با کنترل دقیق قطر هادی، ضخامت عایق و فاصله بین جفت ها، و استفاده از تحلیلگرهای امپدانس برای نظارت بر زمان واقعی، اطمینان حاصل می شود که امپدانس کابل در محدوده مشخص شده است تا از انعکاس سیگنال و تلفات جلوگیری شود.

استفاده از فناوری محافظ موثر مانند محافظ دولایه، استفاده از مواد هادی با مقاومت کم، بهینه سازی هندسه جفت سیم، کاهش نشت الکترومغناطیسی و کنترل سطح EMI سیم.

سرعت‌های انتقال بالا مستلزم کنترل دقیق‌تر یکپارچگی سیگنال است که نیاز به استفاده از مواد رسانای کم تلفات، کنترل دقیق هندسه جفت، و کاهش تداخل و تأخیر برای برآورده کردن نیازهای انتقال با سرعت بالا دارد.

مواد عایق با ثابت دی الکتریک کم و مماس تلفات کم، مانند PTFE یا PI، باید برای کاهش تضعیف سیگنال و تاخیر انتخاب شوند.

با استفاده از بازتاب سنجی دامنه زمانی (TDR) و سایر تجهیزات تست، می توان نظارت بلادرنگ تاخیر انتقال کابل را انجام داد تا اطمینان حاصل شود که در محدوده مشخص شده است و از مشکلات کیفیت انتقال سیگنال جلوگیری می کند.

کنترل دقیق قطر هادی و ضخامت عایق، بهینه سازی آرایش جفت، کاهش تداخل بین جفت ها، و استفاده از مواد هادی با مقاومت کم می تواند به طور موثر مقاومت کابل و اندوکتانس را کنترل کند.

با استفاده از آنالایزرهای طیف و سایر تجهیزات تست، می توان نظارت بلادرنگ سرعت انتقال کابل را انجام داد تا اطمینان حاصل شود که الزامات طراحی را برآورده می کند و از مشکلات کیفیت انتقال سیگنال جلوگیری می کند.

کنترل دمای اکسترودر به طور مستقیم بر کیفیت عایق یا لایه غلاف تأثیر می گذارد. دمای خیلی زیاد یا خیلی پایین باعث ناپایدار شدن خواص مواد می شود و بر کیفیت کلی کابل تأثیر می گذارد.

گام یک ماشین رشته، انعطاف پذیری و استحکام کششی سیم رشته را تعیین می کند. گام کوتاه تر انعطاف پذیری را افزایش می دهد، در حالی که گام بلندتر استحکام کششی را افزایش می دهد.
