یکپارچه نوع یکپارچه چرخاندن جفت چرخشی برای کابل شبکه Manufacturers

به لیست برگردید
دستگاه چرخاندن جفت چرخش پشت برای کابل شبکه

یکپارچه نوع یکپارچه چرخاندن جفت چرخشی برای کابل شبکه

در فرآیند پیچش جفت سیم هسته، دقت گام و سفتی سیم جفت شده بسیار مهم است که تأثیر قابل توجهی بر خواص الکتریکی و فیزیکی کابل تمام شده دارد. این دستگاه مجهز به یک چرخ کاپستان مستقل در کمان زاویه چرخش قسمت اصلی چرخان است. قدرت موتور چرخ کاپستان از خارج از کمان زاویه به داخل از طریق انتقال مکانیکی در محور اصلی چرخان منتقل می شود و از عوامل غیر قابل اعتماد ناشی از انتقال نوع برس کربن سنتی جلوگیری می کند. به‌علاوه، موتور کاپستان و موتور چرخان کمان زاویه‌ای از طریق کنترل قفل الکتریکی به طور همزمان عمل می‌کنند و در نتیجه به کنترل گام الکترونیکی با دقت بالا دست می‌یابند. زمین پیچش را می توان به صورت دیجیتالی تنظیم کرد و به طور پایدار و دقیق شکل داد. علاوه بر این، بازده چرخش پشتی ساختار کمان زاویه چرخشی را اتخاذ می کند، که چرخش غیرفعال سنتی و نیروی رشته خارجی را به چرخش فعال و رشته دو سیم هسته تحت عمل ترکیبی چرخش پشت و نیروی پیچش تبدیل می کند. تنش داخلی پیچش و تنش بیرونی پیچش یکدیگر را خنثی می کنند، به طوری که تنش چرخشی محصول پیچ خورده از داخل به خارج یکدیگر را به صفر می رساند. پس از چرخش، دو سیم هسته بدون شکاف محکم می‌شوند و به طور طبیعی مستقیم و بدون نیروی برگشتی هستند. حفظ ساختار فیزیکی پایدار می تواند به عملکرد الکتریکی پایدار منجر شود.

استعلام +
PREV：دستگاه چرخاندن جفت چرخشی پشتی اسپلیت برای کابل شبکه
بعدی：محصول بعدی وجود ندارد
Product Details

اجزاء

● Ø500 پورتال دو قرقره افقی بالا و پایین گهواره بدون شفت 2 واحد
● پایه پرداخت بک تویست 2 واحدی
● Ø500 دو پیچ تنش ثابت جفت پیچاننده 1 واحد
● سیستم کنترل 1 واحد
● تجهیزات جانبی جانبی را می توان سفارشی کرد.


مشخصات فنی

ساختار پرداخت بازپرداخت بدون محور گهواره پرتال دو قرقره بالا و پایین افقی، بازپرداخت چرخشی دوطرفه به عقب کمان.
ساختار برداشت گهواره پورتال افقی برداشت بدون شفت، جفت پیچش دو گامی کمان.

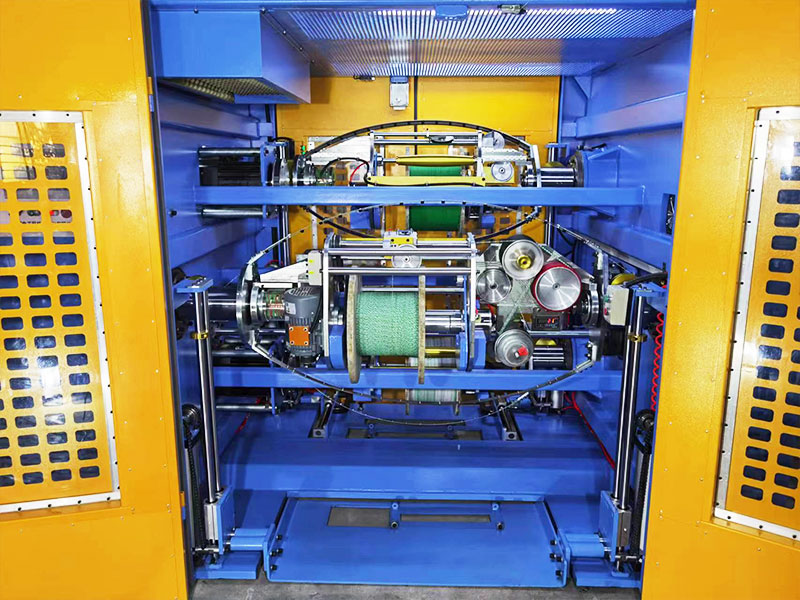

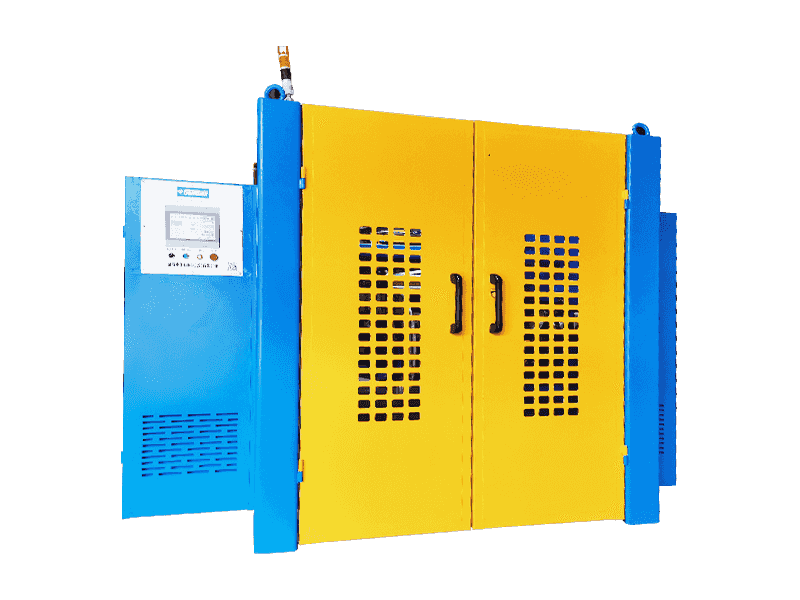

ساختار کلی دستگاه بازپرداخت چرخش برگشتی و برداشتن رشته‌ای با ساختاری یکپارچه، پشت به پشت مرتب شده‌اند. هر دو طرف پرداخت و برداشت مجهز به درهایی برای عملیات پرداخت قرقره و برداشتن هستند.
نوع سیم مناسب عمدتاً برای سیم‌های CAT5، CAT5E، CAT6A، CAT7، CAT8 و سایر سیم‌ها استفاده می‌شود، اما همچنین برای سیم‌های انتقال سیگنال دیگر که نیاز به آزمایش الکتریکی دارند.
مشخصات سیم هسته محدوده: Ø0.6-2.0mm، فراتر از این محدوده، می تواند سفارشی شود
قطر خارجی سیم رشته ای محدوده:Ø1.2-4.0mm، فراتر از این محدوده قابل سفارشی سازی است.
بندکشی اندازه استاندارد OD قالب 25 است
روش چرخش پشت دستیابی به پیچ و تاب یا پیش پیچش، چرخش به این معنی است که کمان های دستگاه پرداخت و جفت پیچش در جهت مخالف می چرخند. پیش تاب به همان جهت چرخش دستگاه پرداخت و پیچش زوج اشاره دارد و می تواند روی صفحه لمسی انتخاب شود.
نسبت پیچش/پیش پیچش 0-120٪، قابل تنظیم مداوم و بدون گام، تنظیم بر روی صفحه نمایش لمسی، کنترل خودکار PLC، ردیابی خودکار سرعت چرخش / چرخش عقب.
جهت رشته S/Z
سرعت چرخش پرداخت سرعت راه‌اندازی واقعی مطابق با الزامات درجات مختلف سیم، با حداکثر 2000 RPM/4000 TPM (بدون بار) تنظیم می‌شود.
سرعت چرخش برداشت سرعت راه‌اندازی واقعی مطابق با الزامات درجات مختلف سیم، با حداکثر 2000 RPM/4000 TPM (بدون بار) تنظیم می‌شود.
محدوده سرعت سیم فرمول محاسبه سرعت خط: سرعت کمان پیچ x 2 x گام / 1000 = متر در دقیقه. حداکثر سرعت مجاز 100 متر در دقیقه است.
زمین پیچ خورده سیم محدوده بهینه: 5.0-50.0 میلی متر، دقیق تا یک رقم اعشار، با سطح قابل تنظیم مداوم، قابل انتخاب روی صفحه لمسی.
دقت پیچ دقت گام ± 0.3 میلی متر در طول تولید با سرعت ثابت، ± 0.5 میلی متر در هنگام راه اندازی/خاموش شدن.
مواد کمان رشته ماده استاندارد مورد استفاده یک نوار فولادی 65Mn با چشمک های سرامیکی است که می تواند به یک کمان سبک وزن فیبر کربن سفارشی شود.
قدرت کمان پرداختی پیکربندی استاندارد 2-5.5KW است موتور اینورتر که می تواند برای موتورهای سروو نیز سفارشی شود.
قدرت کمان برداشتن پیکربندی استاندارد یک موتور اینورتر 3.7 کیلوواتی است که می تواند برای موتور سروو نیز سفارشی شود.
ترمز تعظیمی ترمزهای الکترومغناطیسی
نوع کاپستان یک کلاهک دوچرخ در قسمت نگهدارنده گهواره پورتال تعبیه شده است
قطر چرخ کاپستان Ø185، غلتک کاپستان آلومینیومی با روکش لاستیکی 5 شیار، غلتک رانده آلومینیومی 5 شیار.
قدرت کاپستان پیکربندی استاندارد یک موتور اینورتر 1.5 کیلوواتی است که می تواند برای موتور سروو نیز سفارشی شود.
مشخصات پرداخت مدل Ø500، سازگار با چرخ ابزار Ø400، ABS.
مشخصات برداشت مدل Ø500 با Ø400 سازگار است. چرخ ابزار ABS
سوراخ داخلی قرقره استاندارد Ø56 میلی متر است، اندازه های دیگر را می توان سفارشی کرد.
بلند کردن اسپیندل قرقره قرقره بالابر برقی، بارگیری و تخلیه اسکیت برد.
روش سفت کردن قرقره قرقره محکم کننده مجموعه سیلندر الاستیک قوی، نیروی سفت کننده> 200 کیلوگرم، با محافظ خود قفل، قرقره آزاد کننده پنوماتیک
وزن بارگیری قرقره حداکثر 300 کیلوگرم
قدرت قرقره پرداخت پیکربندی استاندارد یک موتور کاهنده دنده 2-0.75KW است که می تواند برای موتور سروو نیز سفارشی شود.
قدرت قرقره جذب پیکربندی استاندارد یک موتور کاهنده دنده 0.75 کیلووات است که می تواند برای موتور سروو نیز سفارشی شود.
آرایش موقعیت سیم برداشت استاندارد 30 واحد شفت تراورس میله ای صیقلی است که می تواند برای ردیف های کنترل کننده حرکت سروو سفارشی شود.
قدرت آرایش موقعیت سیم کنترل کننده حرکت سروو 0.2 کیلووات را می توان سفارشی کرد.
تشخیص فرسودگی مواد بازده هشدار و توقف خودکار زمانی که سیم هسته در شرف تمام شدن است/آلارم و توقف خودکار هنگام قطع شدن سیم.

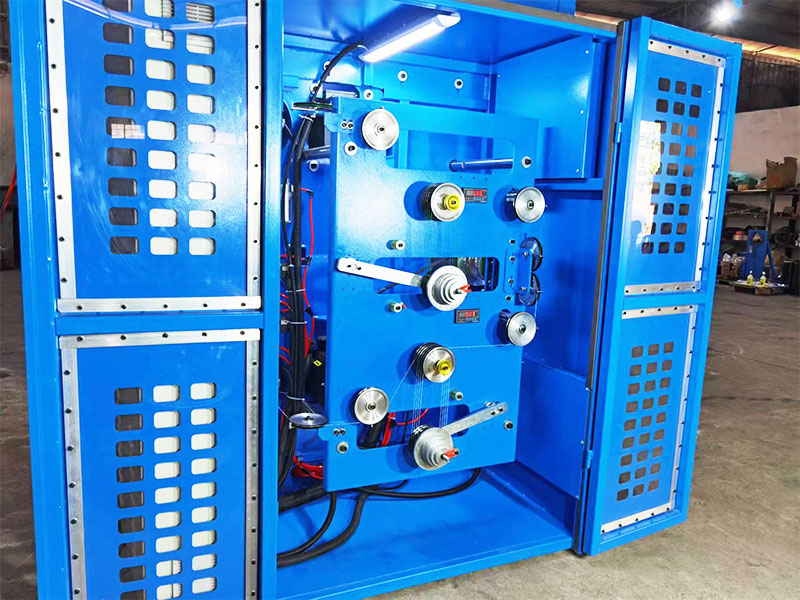

از نوع تنش استاندارد تنظیم کشش با جابجایی یا اضافه کردن وزنه های متعادل است، PID سرعت پرداخت یا برداشت را کنترل می کند یا آن را برای تنظیم کشش با موتور سروو سفارشی می کند.
محدوده تنش پرداختی 3N-30N/0.3kg-3kg/300g-3000g
محدوده کشش برداشت 5N-50N/0.5kg-5kg/500g-5000g
دقت کشش ± 25 گرم
نمایشگر کششی سنسور فشار نمایشگر دیجیتال نوع ارتباطی، زنگ هشدار بیش از حد تنش و خاموش شدن خودکار.
مدیریت فرمول یک سیستم مدیریت فرمولاسیون سفارشی داده هایی مانند کشش، دما، قطر بیرونی، گام، S/Z، فاصله سیم پیچی سیم و فشار هوا را قادر می سازد تا به PLC وارد شوند و از جمع آوری داده ها و واردات برای تولید دیجیتال پشتیبانی کنند.
حفاظت ایمنی تشخیص و پیش بینی خودکار دما / لرزش / نویز / فشار را می توان با توجه به طراحی استاندارد CE / CSA / UL سفارشی کرد.
تشخیص جرقه می توان آن را برای اضافه کردن یک تست کننده جرقه سفارشی کرد
استانداردهای قدرت استاندارد 3 فاز 380V/50Hz است و منبع تغذیه را می توان برای کشورها و مناطق مختلف سفارشی کرد.
نرم افزار هوشمند قابل تنظیم برای افزودن نرم افزار "بهترین سرعت تولید عملکرد تطبیق خودکار"، برای دستیابی به راندمان تولید و کیفیت محصول در همان زمان.
دستگاه سیم هسته روی روغن یک دستگاه روغن کاری سیم هسته را می توان سفارشی و اضافه کرد. سیم هسته عایق با یک روغن روان کننده فرار پوشانده شده است تا اصطکاک را در طول چرخش جفت سیم کاهش دهد.




ویژگی های محصول

● سرعت سریع: جعبه دوک بدون استرس و بازپخت است، بادوام است و تغییر شکل نمی دهد. کمان زاویه رشته چرخشی به صورت ایستا متعادل و به صورت پویا برای آزمایش و اصلاح متعادل است. لرزش کمی دارد و صدای کمی دارد. اسپیندل در طول عملیات طولانی مدت با سرعت بالا و پیوسته گرما تولید نمی کند و سرعت چرخش اسپیندل سریع است.

● فضای کمتر اشغال شده: این یک ساختار یکپارچه را اتخاذ می کند، که در مقایسه با دستگاه چرخاندن جفت چرخشی پشتی نوع تقسیم شده، بیش از 50٪ از اشغال را صرفه جویی می کند.

● تنش پایدار: سروو موتور را می توان به عنوان عنصر تنش سفارشی کرد. پس از تنظیم کل کشش برداشت، کشش پرداخت دو سیم هسته به طور هوشمند محاسبه می شود و سرعت پرداخت و برداشت دقیقاً توسط کنترل کننده حرکت سروو کنترل می شود و در نتیجه تنش پایدار حاصل می شود.

● گام دقیق: جهان به طور انحصاری "مکانیسم انتقال دقیق نیروی خارجی و کاپستان داخلی"، نیروی موتور را در خارج از کمان زاویه به چرخ کاپستان در داخل کمان زاویه از طریق یک مکانیسم انتقال مکانیکی پیچیده منتقل می کند. با استفاده از کلاهک اصلی به عنوان معیار حرکت، کنترل‌کننده‌های حرکتی سروو را برای کمان زاویه چرخش و کلاهک اصلی به کار ببرید تا کنترل حرکت زنجیره‌ای دقیق را انجام دهید و در هر سرعتی گام دقیق را به دست آورید.

● صرفه جویی در نیروی کار: مجهز به یک رزوه انعطاف پذیر، می تواند به آرامی از طریق گره چرخشی کمان زاویه عبور کند و نخ زنی را می توان در 1 دقیقه کامل کرد. سیم را می توان در جهت معکوس با استفاده از صفحه کنترل خارج کرد و در کار صرفه جویی کرد.

● هوشمند: مدیریت حالت توزیع، بازیابی دستور العمل SOP با یک کلیک، آماده سازی راه اندازی با یک کلیک، شروع با یک کلیک؛ بازخورد دینامیک گام پیچش، نسبت چرخش به عقب،  تشخیص عیب/تشخیص قطع اتصال/توقف زمانی که متر می‌رسد، پنل کنترل هوشمند

● میزان خرابی پایین: اجزای کنترل الکتریکی در کمان زاویه رشته همگی بر روی پایه نصب می شوند و تمام سیگنال ها به صورت الکتریکی حلقه بسته در داخل کمان رشته دار کنترل می شوند. حلقه جمع کننده برس کربن تنها برق سه فازی را به داخل کمان زاویه تابش بدون سیگنال ارسال می کند تا از تماس ضعیف، تداخل و میزان خرابی کم جلوگیری شود.

● نگهداری آسان: مشتریان خارج از چین می توانند برای به دست آوردن کنترل اتوبوس Profinet که انتقال سریع سیگنال و تداخل کم را تضمین می کند، سفارشی سازی کنند.

عیب یابی و تعمیر و نگهداری بدون توجه به موقعیت مکانی دستگاه در هر کشور یا منطقه ای در سراسر جهان در دسترس است، تا زمانی که یک شبکه ارتباطی وجود داشته باشد، پس از آن خدمات تشخیص عیب از راه دور، عیب یابی و تعمیر و نگهداری می تواند به سرعت ارائه شود.
