دستگاه سیم کشی نوع فعال سه سروو

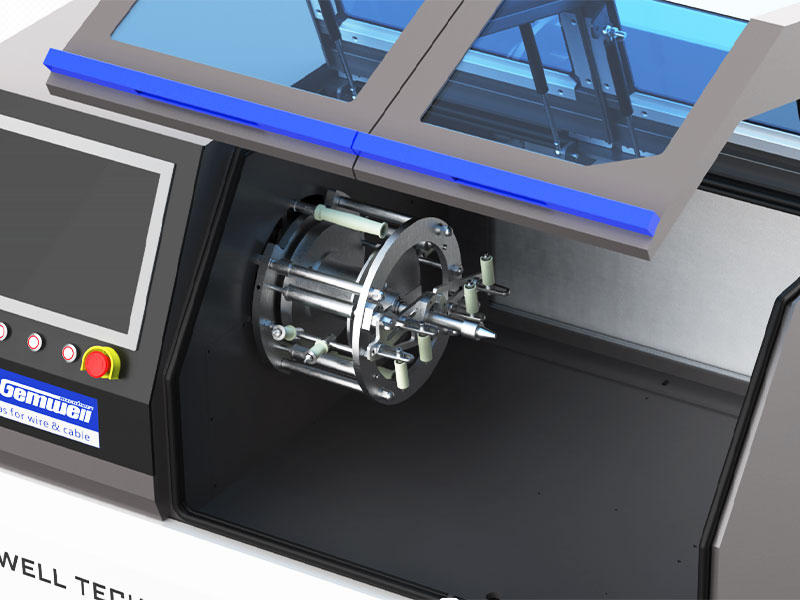

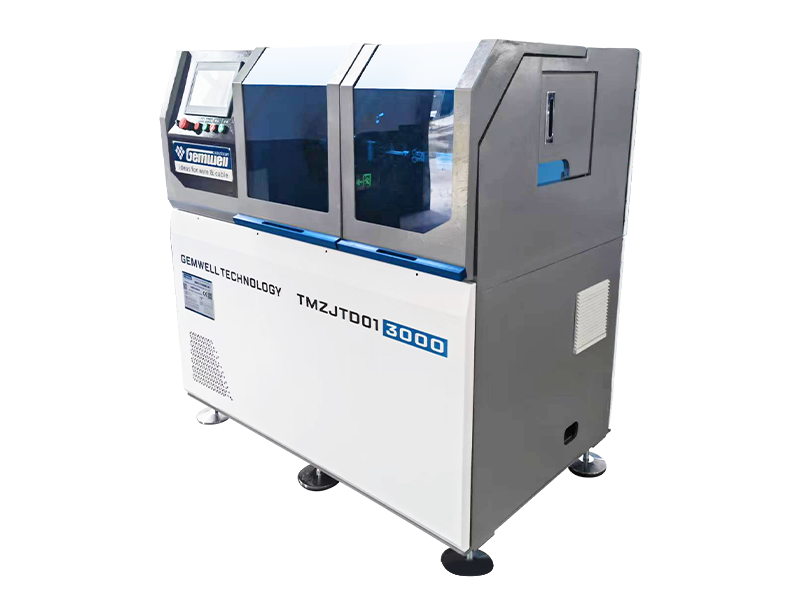

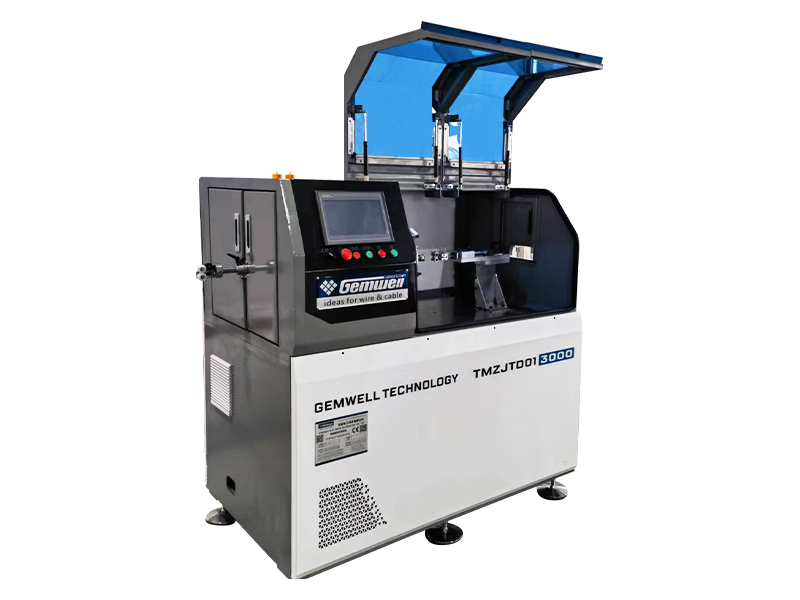

دستگاه نوار چسب سه سروو فعال برای سیم بسیار ریز

سیم‌های بسیار ریز در زمینه‌های مختلفی مانند تلفن‌های همراه، لپ‌تاپ، آی‌پد، پزشکی، نظامی، هوافضا، خطوط میکرو کواکسیال و غیره استفاده می‌شوند. سیم‌هایی با مشخصات AWG36 یا بالاتر دارای ویژگی‌های قطر هادی کوچک، استحکام کششی کم و عرض مواد بسته‌بندی باریک هستند. هنگام انجام تولید بسته بندی و پیچاندن مواد نواری بر روی سطح بیرونی مواد رسانا، فرآیند بسته بندی به کشش بسته بندی بسیار کم نیاز دارد. پایداری گام نوار، کشش نوار، کشش سیم هسته به شدت به واجد شرایط بودن امپدانس کابل، تضعیف، تلفات برگشتی و برخی از شاخص‌های تست دیگر کمک می‌کند. ماشین‌های بسته‌بندی با عملکرد مطلوب نه تنها می‌توانند سیم فوق‌العاده با کیفیت بالا تولید کنند، بلکه می‌توانند بازده تولید بالاتری نیز داشته باشند، بنابراین سطح موقعیت‌یابی بازار و رقابت‌پذیری تولیدکنندگان سیم در بازار را تعیین می‌کنند. در طول 20 سال گذشته، GEMWELL به تحقیق و نوآوری ماشین آلات بسته بندی اختصاص داده شده است. از طریق پیشرفت‌ها و ارتقاءهای مداوم، دستگاه نوار چسب نوع فعال GEMWELL Three Servos for Ultra-Fine Wire به عنوان گزینه بهتری برای جایگزینی مدل‌ها و فرآیندهای دستگاه بسته‌بندی سنتی ظاهر شده است. پیکربندی زیر برای تنظیم استاندارد دو سر نوار است. کاربران می توانند با توجه به فرآیندهای مختلف تولید کابل، تعداد هدهای بسته بندی را افزایش یا کاهش دهند. مشخصات و انواع برداشت، پرداخت و کاپستان را نیز می توان با توجه به مشخصات قطر سیم های مختلف سفارشی و تغییر داد.

استعلام +
PREV：محصول قبلی وجود ندارد
بعدی：دستگاه نواری سه سروو فعال برای کابل داده انرژی جدید
Product Details

اجزاء

● پایه Ø300 توان پرداخت 1 واحد
● پایه کشش 1 واحد
● دستگاه بسته بندی قدرت سه سرو هد نوار چسب 1 1 واحد
● دستگاه بسته بندی قدرت سه سرو هد نوار چسب 2 1 واحد
● Ø300 چرخ تسمه کلاهک 1 واحد
● اسپارک تستر 1 واحد
● دستگاه برداشت Ø300 نوع شفت 1 واحد
● سیستم کنترل 1 واحد


مشخصات فنی

نوع سازه سه کنترل کننده حرکت سروو نوع فعال دستگاه بسته بندی کشش ثابت/دستگاه بسته بندی قدرت (پتنت شماره 202122403949.4A)
نوع سیم مناسب مناسب برای خطوط انتقال پرسرعت، خطوط کواکسیال، خطوط کنترل، کابل های ویژه و سایر سیم پیچ ها و نوارهای بسته بندی سیم گرد.
مواد قابل اجرا AL، MYLAR، فویل مس، PTFE و غیره
قطر سیم قابل اجرا محدوده بهینه: Ø0.2-1.5mm
مشخصات محصول محدوده بهینه: Ø0.3-2.0mm
حداکثر سرعت MAX2500RPM (بدون بار)، سرعت واقعی راه اندازی مطابق با الزامات سیم تنظیم می شود
محدوده سرعت سیم 0.5-10 متر در دقیقه، محدوده سرعت با توجه به نوع سیم متفاوت است.
قطر بیرونی قرقره نوار محدوده بهینه: Ø100 * 100
عرض نوار 1.5-15 میلی متر
قطر داخلی قرقره نوار 25.4
زمین پیچیدن 0.5-10 میلی متر، تنظیم برنامه
محدوده کشش 0.5N-30N/50g-3000g
قدرت موتور اصلی موتور حرکتی سروو 1.8 کیلووات
قدرت ضربه زدن سروو موتور 1.3 کیلووات
کشش نوار بسته بندی سروو موتور 0.4 کیلووات
قدرت جذب 400 چرخ تسمه نوع کاپستان، موتور دنده سروو 0.4 کیلووات
قدرت پرداخت موتور دنده 0.4 کیلو وات
قدرت جذب سروو موتور 0.8 کیلووات
قدرت جابجایی سیم پیچ کنترل کننده حرکت سروو 0.4 کیلووات
طول نوار 300 میلی متر، بدون بریدن سیم هنگام تعویض قرقره
بازرسی نوار خاموش شدن خودکار زمانی که نوار در شرف اتمام و شکستن است.
قالب بسته بندی نواری قالب داخلی نوار روی مجرای مرکزی ثابت می شود، قالب بیرونی چرخ راهنمای سیم روی لوله ذخیره سازی نوار ثابت می شود. هر دو قالب قابل گسترش و متحرک هستند.
دقت بسته بندی نوار تحمل گام: ± 1%، تحمل تنش: ± 1%.
نرخ همپوشانی 0-80٪، تنظیم برنامه
مدیریت فرمول تولید دیجیتال، کشش، قطر بیرونی، گام، S/Z، فاصله ردیف، فشار هوا و سایر داده ها را می توان در PLC ذخیره کرد.
تنظیم تنش عناصر کششی نوار بسته بندی / پرداخت / برداشت / بسته بندی موتورهای سروو هستند، فرآیند SOP در PLC ذخیره می شود.
حفاظت ایمنی مطابق با استاندارد CE، با تشخیص و پیش‌بینی خودکار دما/لرزش/صدا/فشار.




ویژگی های محصول

● بهره وری بالا: بدنه چرخان برای تست و تصحیح به صورت ایستا و پویا متعادل است. در هنگام کار، دستگاه لرزش کوچک و صدای کم دارد. اسپیندل در طول کارکرد طولانی مدت با سرعت بالا گرما تولید نمی کند. دارای راندمان تولید بالا و مقرون به صرفه بودن است.

● تنش پایدار: سه موتور سروو به ترتیب قدرت را برای کنترل دقیق حرکت قاب چرخان، سینی مواد نوار و رقصنده تنش فراهم می کنند.

عوامل مختلف تأثیرگذار مانند تغییر در قطر قرقره یا لنت و مقاومت در برابر باد حذف می‌شوند که منجر به کشش پایدار می‌شود.

● گام دقیق: با در نظر گرفتن کلاهک اصلی به‌عنوان معیار حرکت،  کاپستن اصلی و هر قاب چرخشی از یک کنترل‌کننده حرکت سروو برای کنترل حرکت در هم قفل‌شده دقیق استفاده می‌کنند، به طوری که می‌توان در هر سرعتی به پیچ پیچ دقیقی دست یافت.

● صرفه جویی در نیروی کار: یک دستگاه گیره در انتهای ورودی سیم هر سر بسته بندی نصب شده است. نیروی گیره را می توان بدون آسیب رساندن به سیم تنظیم کرد. سیم را می توان در جهت معکوس خارج کرد. مدیریت حالت پیکربندی، بازیابی فرمول SOP با یک کلیک، آماده سازی راه اندازی با یک کلیک و شروع با یک کلیک. هنگامی که نوار شکسته/تمام شد/سنجش شد متوقف و خاموش شود، کنترل هوشمند، صرفه جویی در نیروی انسانی.

● میزان خرابی پایین: بدون حلقه جمع کننده، بدون برس کربن، به جز تعویض منظم قطعات پوشیده - غلتک هدایت نوار، میزان شکست پایین.

● نگهداری آسان: با استفاده از کنترل باس Profinet، انتقال سریع سیگنال، تداخل کم، کابل تشخیص خطا از راه دور. عیب یابی و تعمیر و نگهداری بدون توجه به اینکه دستگاه در هر کشوری در جهان باشد در دسترس است، تا زمانی که یک شبکه ارتباطی وجود دارد، می توان خدمات تعمیر و نگهداری سریع از راه دور را ارائه داد.
