دستگاه نواری سه سروو فعال برای کابل داده انرژی جدید

در سال‌های اخیر، وسایل نقلیه انرژی جدید به شدت توسعه یافته‌اند که به افزایش قابل توجهی در نسبت دستگاه‌های الکترونیکی داخل خودروها شهرت دارند. این روند امکان افزودن ویژگی‌های بیشتری مانند کنترل موتور، سیستم‌های ABS، کیسه‌های هوای ایمنی، هوش مصنوعی و الکترونیک چندرسانه‌ای را فراهم کرده است و در نتیجه ایمنی، راحتی، هوشمندی، بهره‌وری انرژی، قابلیت اطمینان و راحتی خودروها را در عین کاهش انتشار گازهای گلخانه‌ای افزایش می‌دهد. در پاسخ به این روند، تقاضاهای فزاینده ای بر روی سیستم اتوبوس برای اطمینان از انتقال داده های ارتباطی قابل اعتماد بین طیف متنوعی از واحدهای کنترلی اعمال می شود. به ویژه، امنیت سیستم‌هایی که از طریق سیستم‌های باس کنترل می‌شوند مانند شبکه کنترل منطقه (CAN) یا FlexRay بسیار مهم است و باید مشخصات سازگاری الکترومغناطیسی بالا را داشته باشد. سیم‌های اتصال داده خودرو به عنوان حامل اصلی سیگنال‌ها به عملکرد بالاتری نیاز دارند: نرخ‌های انتقال داده سریع‌تر، تأخیر قطعی و تحمل خطا. سیم‌های داده خودرو از یک ساختار نواری جفت تابیده استفاده می‌کنند که سرعت انتقال داده سریع (گذرگاه CAN: 1 مگابیت بر ثانیه؛ گذرگاه FlexRay: 10 مگابیت بر ثانیه) را با تأخیر قطعی و قابلیت اطمینان بالا امکان‌پذیر می‌سازد. با توجه به ضخامت و سختی مواد محافظ برای سیم های داده خودرو، انجام فرآیند بسته بندی چالش برانگیز است و نیاز به استفاده از یک ماشین بسته بندی با عملکرد پایدار و مطلوب دارد. GEMWELL با بیش از 20 سال تجربه تولید خود بر روی توسعه و نوآوری ماشین آلات بسته بندی تمرکز کرده است. از طریق بهبود و ارتقای مستمر، دستگاه نوار چسب نوع فعال سه سروو GEMWELL برای کابل کاتا انرژی جدید به انتخاب بهتری برای بسیاری از شرکت‌های معتبر در صنعت سیم داده انرژی جدید تبدیل شده است. پیکربندی زیر برای یک راه اندازی استاندارد با یک سر نوار است، کاربران می توانند بر اساس فرآیندهای مختلف تعداد هدهای بسته بندی را افزایش دهند. مشخصات و انواع برداشت، پرداخت و کاپستان را نیز می توان با توجه به نیازهای مختلف قطر سیم سفارشی کرد.

استعلام +
PREV：دستگاه نوار چسب سه سروو فعال برای سیم بسیار ریز
بعدی：دستگاه نوار چسب نوع فعال سه سروو برای کابل پایدار فاز
Product Details

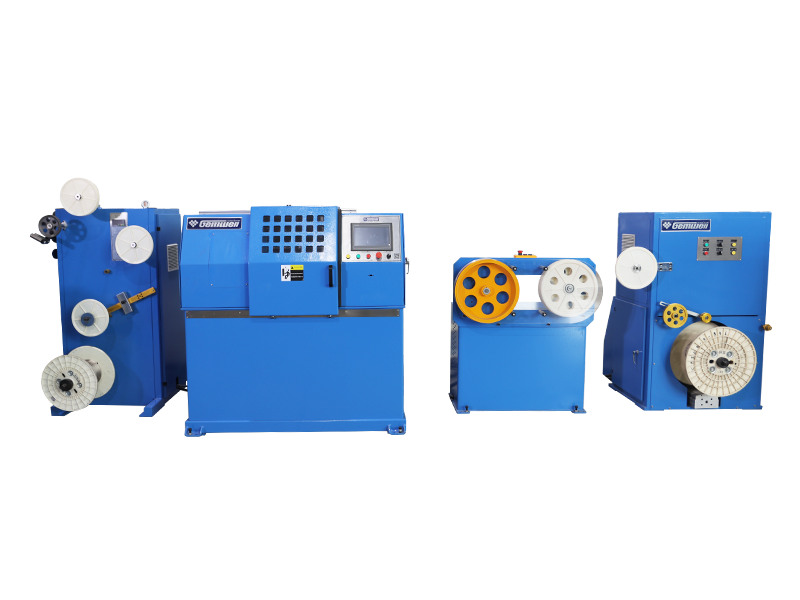

اجزاء

● پایه پرداخت Ø630 قدرت 1 واحد
● پایه کشش 1 واحد
● دستگاه بسته بندی پاور سه سرو هد تیپینگ 1 واحد
● کلاهک دو چرخ Ø400 1 واحد
● دستگاه برداشت Ø630 1 واحد
● سیستم کنترل 1 واحد


مشخصات فنی

نوع سازه سه کنترل کننده حرکت سروو نوع فعال دستگاه بسته بندی کشش ثابت/دستگاه بسته بندی قدرت (پتنت شماره 202122403949.4A)
نوع سیم مناسب به طور عمده در خطوط داده سیم خودروهای انرژی جدید، همچنین برای خطوط کنترل، کابل های ویژه و سایر بسته بندی و بسته بندی سیم های گرد استفاده می شود.
مواد قابل اجرا AL، MYLAR، فویل مس، PTFE، PI و غیره
قطر سیم قابل اجرا محدوده بهینه: Ø0.8-4mm
مشخصات محصول محدوده بهینه: Ø1.0-5mm
حداکثر سرعت MAX2000RPM (بدون بار)، سرعت واقعی راه اندازی مطابق با الزامات سیم تنظیم می شود
محدوده سرعت سیم 1-15 متر در دقیقه، محدوده سرعت با توجه به نوع سیم متفاوت است.
قطر بیرونی قرقره نوار چرخان پیچیده شده برای هر دو نوع ورق و محوری، O.D استفاده می شود. Ø300*ارتفاع 120
عرض نوار 3-30 میلی متر
قطر داخلی قرقره نوار 50.8/76 جهانی
زمین پیچیدن 1-30 میلی متر، تنظیم برنامه
محدوده کشش 0.5N-30N/500g-10000g
قدرت موتور اصلی موتور حرکتی سروو 3 کیلو وات
قدرت ضربه زدن سروو موتور 1.8 کیلووات
کشش نوار بسته بندی سروو موتور 1.8 کیلووات
قدرت جذب موتور دنده سروو 0.4 کیلووات
قدرت پرداخت موتور دنده 0.75 کیلووات
قدرت جذب سیم پیچ حالت گشتاور سروو موتور 1.3 کیلووات، رقصنده بدون تنش
قدرت جابجایی سیم پیچ کنترل کننده حرکت سروو 0.4 کیلووات
طول نوار 400 میلی متر، بدون بریدن سیم هنگام تعویض قرقره
بازرسی نوار خاموش شدن خودکار زمانی که نوار در شرف اتمام و شکستن است.
قالب بسته بندی نواری قالب داخلی نوار روی مجرای مرکزی ثابت می شود، قالب بیرونی چرخ راهنمای سیم روی لوله ذخیره سازی نوار ثابت می شود. هر دو قالب قابل گسترش و متحرک هستند.
دقت بسته بندی نوار تحمل گام: ± 1%، تحمل تنش: ± 1%.
نرخ همپوشانی 0-80٪، تنظیم برنامه
مدیریت فرمول تولید دیجیتال، کشش، قطر بیرونی، گام، S/Z، فاصله ردیف، فشار هوا و سایر داده ها را می توان در PLC ذخیره کرد.
تنظیم تنش عناصر کششی نوار بسته بندی / پرداخت / برداشت / بسته بندی موتورهای سروو هستند، فرآیند SOP در PLC ذخیره می شود.
حفاظت ایمنی مطابق با استانداردهای CE، با تشخیص و پیش‌بینی خودکار دما/لرزش/صدا/فشار.




ویژگی های محصول

● بهره وری بالا: بدنه چرخان برای تست و تصحیح به صورت ایستا و پویا متعادل است. در هنگام کار، دستگاه لرزش کوچک و صدای کم دارد. اسپیندل در طول کارکرد طولانی مدت با سرعت بالا گرما تولید نمی کند. دارای راندمان تولید بالا و مقرون به صرفه بودن است.

● تنش پایدار: سه موتور سروو به ترتیب قدرت را برای کنترل دقیق حرکت قاب چرخان، سینی مواد نوار و رقصنده تنش فراهم می کنند.

عوامل مختلف تأثیرگذار مانند تغییر در قطر قرقره یا لنت و مقاومت در برابر باد حذف می‌شوند که منجر به کشش پایدار می‌شود.

● گام دقیق: با در نظر گرفتن کلاهک اصلی به‌عنوان معیار حرکت،  کاپستن اصلی و هر قاب چرخشی از یک کنترل‌کننده حرکت سروو برای کنترل حرکت در هم قفل‌شده دقیق استفاده می‌کنند، به طوری که می‌توان در هر سرعتی به پیچ پیچ دقیقی دست یافت.

● صرفه جویی در نیروی کار: یک دستگاه گیره در انتهای ورودی سیم هر سر بسته بندی نصب شده است. نیروی گیره را می توان بدون آسیب رساندن به سیم تنظیم کرد. سیم را می توان در جهت معکوس خارج کرد. مدیریت حالت پیکربندی، بازیابی فرمول SOP با یک کلیک، آماده سازی راه اندازی با یک کلیک و شروع با یک کلیک. هنگامی که نوار شکسته/تمام شد/سنجش شد متوقف و خاموش شود، کنترل هوشمند، صرفه جویی در نیروی انسانی.

● میزان خرابی پایین: بدون حلقه جمع کننده، بدون برس کربن، به جز تعویض منظم قطعات پوشیده - غلتک هدایت نوار، میزان شکست پایین.

● نگهداری آسان: با استفاده از کنترل باس Profinet، انتقال سریع سیگنال، تداخل کم، کابل تشخیص خطا از راه دور. عیب یابی و تعمیر و نگهداری بدون توجه به اینکه دستگاه در هر کشوری در جهان باشد در دسترس است، تا زمانی که یک شبکه ارتباطی وجود دارد، می توان خدمات تعمیر و نگهداری سریع از راه دور را ارائه داد.
