صفحه اصلی / محصول / دستگاه سیم کش / دستگاه تیپ سیمی نوع فعال سروو اسپیت / دستگاه نوار چسب نوع فعال سروو اسپیت برای سیم بسیار ریز

دستگاه نوار چسب نوع فعال سروو اسپیت برای سیم بسیار ریز Manufacturers

به لیست برگردید
دستگاه تیپ سیمی نوع فعال سروو اسپیت

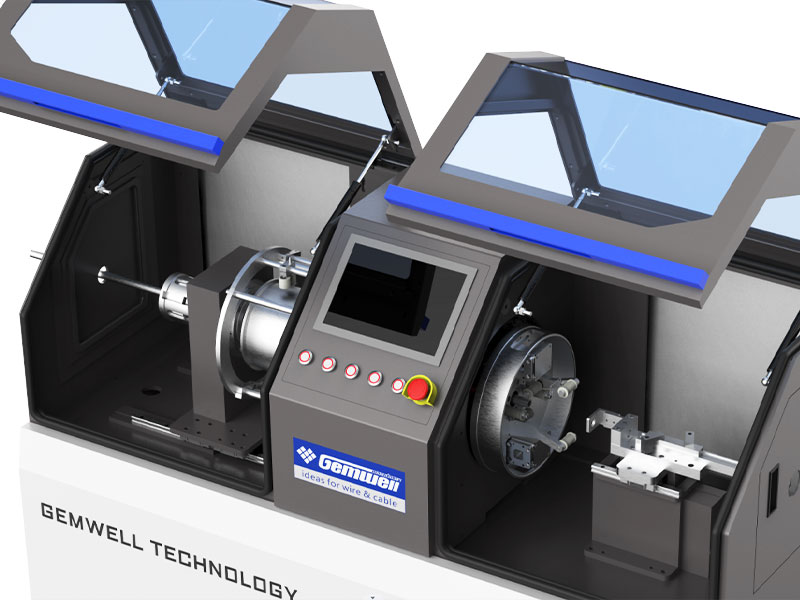

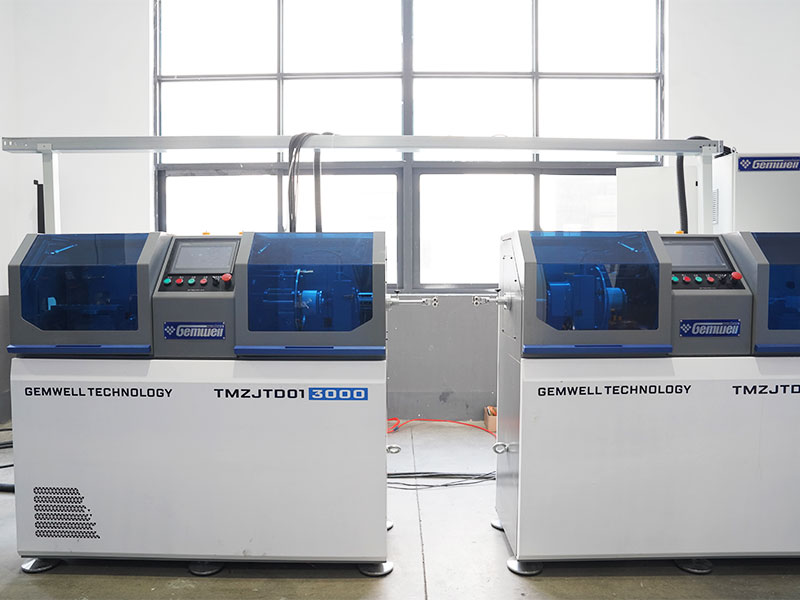

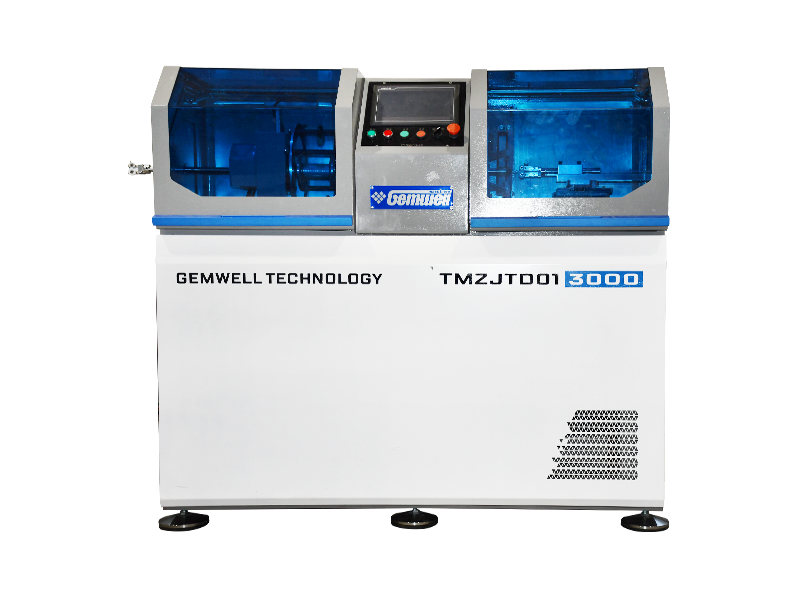

دستگاه نوار چسب نوع فعال سروو اسپیت برای سیم بسیار ریز

سیم‌های بسیار ریز در زمینه‌های مختلفی مانند تلفن‌های همراه، لپ‌تاپ، آی‌پد، پزشکی، نظامی، هوافضا، خطوط میکرو کواکسیال و غیره استفاده می‌شوند. سیم‌هایی با مشخصات AWG36 یا بالاتر دارای ویژگی‌های قطر هادی کوچک، استحکام کششی کم و عرض مواد بسته‌بندی باریک هستند. هنگام انجام تولید بسته بندی و پیچاندن مواد نواری بر روی سطح بیرونی مواد رسانا، فرآیند بسته بندی به کشش بسته بندی بسیار کم نیاز دارد. پایداری گام نوار، کشش نوار، کشش سیم هسته به شدت به واجد شرایط بودن امپدانس کابل، تضعیف، تلفات برگشتی و برخی از شاخص‌های تست دیگر کمک می‌کند. ماشین‌های بسته‌بندی با عملکرد عالی نه تنها می‌توانند سیم فوق‌العاده با کیفیت بالا تولید کنند، بلکه بازده تولید بالاتری را نیز به دست می‌آورند، بنابراین سطح موقعیت بازار و رقابت در بازار تولیدکنندگان سیم را تعیین می‌کنند. در طول 20 سال گذشته، GEMWELL به تحقیق و نوآوری ماشین آلات بسته بندی اختصاص داده شده است. از طریق پیشرفت‌ها و ارتقاءهای مداوم، دستگاه نوار چسب نوع فعال سروو اسپیت GEMWELL برای سیم بسیار ریز به عنوان انتخاب بهتری برای جایگزینی مدل‌ها و فرآیندهای دستگاه بسته‌بندی سنتی ظاهر شده است. پیکربندی زیر برای تنظیم استاندارد دو سر نوار است. کاربران می توانند با توجه به فرآیندهای مختلف تولید کابل، تعداد هدهای بسته بندی را افزایش یا کاهش دهند. مشخصات و انواع برداشت، پرداخت و کاپستان را نیز می توان با توجه به مشخصات قطر سیم های مختلف سفارشی و تغییر داد.

استعلام +
PREV：محصول قبلی وجود ندارد
بعدی：دستگاه نوارگیری نوع فعال سروو اسپیت برای سیم سیگنال جفت موازی
Product Details

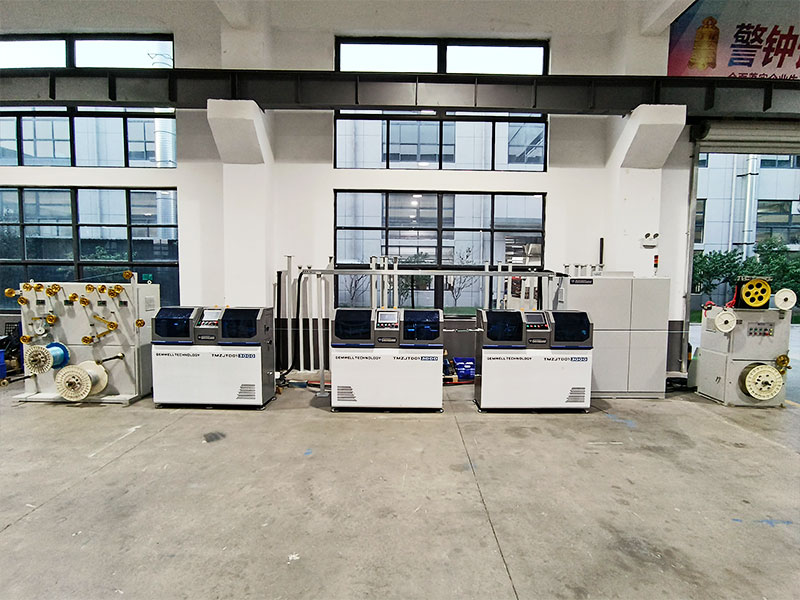

اجزاء

● پایه Ø300 توان پرداخت 1 واحد
● پایه کشش 1 واحد
● سر نوار زنی دستگاه بسته بندی فعال نوع تف 1 1 واحد
● قطر سنج
● سر نوار بندي دستگاه بسته بندي فعال نوع تف 2 1 واحد
● قطر سنج
● Ø300 چرخ تسمه کلاهک 1 واحد
● تستر جرقه
● دستگاه برداشت Ø300 نوع شفت 1 واحد
● سیستم کنترل 1 واحد


مشخصات فنی

نوع سازه غلتک فشار دو چرخ کاپستان تف نوع دستگاه بسته بندی کشش ثابت/دستگاه بسته بندی فعال (شماره ثبت اختراع CN114649118A)
نوع سیم مناسب به طور عمده برای خط کواکسیال خوب، خط سیگنال خوب استفاده می شود، همچنین می تواند برای خطوط انتقال با سرعت بالا، خطوط کنترل، کابل های ویژه و سایر بسته بندی سیم های دور و نوار بسته بندی استفاده شود.
مواد قابل اجرا AL، MYLAR، فویل مس، PTFE و غیره
قطر سیم قابل اجرا محدوده بهینه: Ø0.2-1.5mm
مشخصات محصول محدوده بهینه: Ø0.3-2.0mm
حداکثر سرعت MAX2500RPM (بدون بار)، سرعت واقعی راه اندازی مطابق با الزامات سیم تنظیم می شود
محدوده سرعت سیم 0.5-10 متر در دقیقه، محدوده سرعت با توجه به انواع مختلف سیم متفاوت است.
قطر بیرونی قرقره نوار محدوده بهینه: Ø100 * 100
عرض نوار 1.5-10 میلی متر
قطر داخلی قرقره نوار 30 میلی متر
زمین پیچیدن 0.5-10 میلی متر، تنظیم برنامه
محدوده کشش 5N-50N/500g-5000g
قدرت موتور اصلی کنترل کننده حرکت سروو 3 کیلو وات
قدرت ضربه زدن سروو موتور 0.2 کیلووات
کشش نوار بسته بندی سروو موتور 1.8 کیلووات
قدرت جذب تراکتور نوار 400 چرخ، موتور دنده سروو 0.4 کیلووات
قدرت پرداخت موتور دنده 0.4 کیلووات
قدرت جذب سروو موتور 0.4 کیلووات
قدرت جابجایی سیم پیچ کنترل کننده حرکت سروو 0.4 کیلووات
طول نوار 1 قرقره 3 قرقره، بدون بریدن سیم هنگام تعویض قرقره
بازرسی نوار خاموش شدن خودکار زمانی که نوار در شرف اتمام و شکستن است.
قالب بسته بندی نواری قالب داخلی نوار روی مجرای مرکزی ثابت می شود، قالب بیرونی چرخ راهنمای سیم روی لوله ذخیره سازی نوار ثابت می شود. هر دو قالب قابل گسترش و متحرک هستند.
دقت بسته بندی نوار تحمل گام: ± 1%، تحمل تنش: ± 1%.
نرخ همپوشانی 0-80٪، تنظیم برنامه
مدیریت فرمول تولید دیجیتال، کشش، قطر بیرونی، گام، S/Z، فاصله ردیف، فشار هوا و سایر داده ها را می توان در PLC ذخیره کرد.
تنظیم تنش عناصر کششی بسته بندی / پرداخت / برداشت / بسته بندی موتورهای سروو هستند، فرآیند SOP در PLC ذخیره می شود.
حفاظت ایمنی مطابق با استاندارد CE، با تشخیص و پیش‌بینی خودکار دما/لرزش/صدا/فشار.




ویژگی های محصول

● بهره وری بالا: بدنه چرخان برای تست و تصحیح به صورت ایستا و پویا متعادل است. هنگام کار، دستگاه لرزش کوچک و صدای کم دارد. اسپیندل در طول کارکرد طولانی مدت با سرعت بالا گرما تولید نمی کند. دارای راندمان تولید بالا و مقرون به صرفه بودن است.

● تنش پایدار: یک غلتک کاپستان دو چرخ برای بیرون کشیدن نوار از قرقره با سرعت یکنواخت استفاده می شود تا تغییرات کششی ناشی از تغییر در قطر خارجی سینی نوار را از بین ببرد. کشش بسته بندی با کنترل قطر خارجی کابل تمام شده به دست می آید، یعنی هرچه کشش بیشتر باشد، قطر بیرونی کوچکتر است. هرچه کشش کوچکتر باشد، قطر بیرونی بزرگتر است. پس از غلتک کاپستان دو چرخ، نوار فقط از دو غلتک اصناف که بسیار نزدیک به محور مرکزی چرخش هستند عبور می کند تا مستقیماً روی سیم پیچیده شود. بنابراین، عوامل مختلف تأثیرگذار مانند نیروی گریز از مرکز و مقاومت باد را می توان حذف کرد که منجر به کشش پایدار می شود.

● گام دقیق: با در نظر گرفتن کلاهک اصلی به عنوان معیار حرکت،  کاپستن اصلی و هر قاب چرخشی از یک کنترل‌کننده حرکت سروو برای کنترل حرکت در هم قفل شده دقیق استفاده می‌کنند، به طوری که می‌توان در هر سرعتی یک پیچ پیچی دقیق به دست آورد.

● صرفه جویی در نیروی کار: یک دستگاه گیره در انتهای ورودی سیم هر سر بسته بندی نصب شده است. نیروی گیره را می توان بدون آسیب رساندن به سیم تنظیم کرد. سیم را می توان در جهت معکوس خارج کرد. مدیریت حالت پیکربندی، بازیابی فرمول SOP با یک کلیک، آماده سازی راه اندازی با یک کلیک و شروع با یک کلیک. هنگامی که نوار شکسته/تمام شد/سنجش شد متوقف و خاموش شود، کنترل هوشمند، صرفه جویی در نیروی انسانی.

● میزان خرابی پایین: بدون حلقه جمع کننده، بدون برس کربن، به جز تعویض منظم قطعات پوشیده - غلتک هدایت نوار، میزان شکست پایین.

● نگهداری آسان: با استفاده از کنترل باس Profinet، انتقال سریع سیگنال، تداخل کم، کابل تشخیص خطا از راه دور. عیب یابی و تعمیر و نگهداری بدون توجه به اینکه دستگاه در هر کشوری در جهان باشد در دسترس است، تا زمانی که یک شبکه ارتباطی وجود دارد، می توان خدمات تعمیر و نگهداری سریع از راه دور را ارائه داد.
