صفحه اصلی / محصول / دستگاه سیم کش / دستگاه سیم کشی نوع فعال سه سروو / دستگاه نواری سه سروو فعال برای سیم سیگنال جفت موازی

دستگاه نواری سه سروو فعال برای سیم سیگنال جفت موازی Manufacturers

به لیست برگردید
دستگاه سیم کشی نوع فعال سه سروو

دستگاه نواری سه سروو فعال برای سیم سیگنال جفت موازی

Centre Rotary Wrapping یک روش کلیدی در فرآیند تولید سیم برای سیم انتقال داده کانکتور پورت اترنت است. مواد بسته بندی به دور دو سیم هسته عایق شده و یک سیم زمین در ساختاری موازی در یک دستگاه نوار زنی با سرعت بالا پیچیده می شود. پایداری فرآیند بسته بندی بر شرایط آزمایش امپدانس، تضعیف، افت بازگشت پژواک، تداخل و سایر شاخص های سیم شینه تمام شده تأثیر می گذارد. ماشین‌های بسته‌بندی با عملکرد عالی نه تنها می‌توانند سیم‌های انتقال پرسرعت با سطوح فرکانس بالاتر تولید کنند، بلکه بازده تولید بالاتری را نیز به دست می‌آورند، بنابراین سطح موقعیت‌یابی بازار و رقابت‌پذیری تولیدکنندگان سیم در بازار را تعیین می‌کنند. GEMWELL از زمانی که 20 سال پیش تاسیس شد، بر تحقیقات فنی، توسعه و نوآوری ماشین‌های بسته بندی تمرکز کرده است. پس از بهبود و ارتقای مستمر، دستگاه نوار چسب نوع فعال سه سروو GEMWELL برای سیم سیگنال جفت موازی اکنون به انتخاب ایده‌آل بسیاری از شرکت‌های معتبر در زمینه تولید سیم‌های انتقال سیگنال پرسرعت تبدیل شده است. مشخصات ماشین را می توان سفارشی کرد. پیکربندی زیر یک پیکربندی معمولی از سه سر بسته بندی است. کاربران می توانند تعداد هدهای بسته بندی را با توجه به مشخصات مختلف تولید کابل افزایش دهند. بسته به تنوع قطر سیم، مشخصات و انواع ماشین‌های برداشت، پرداخت و کاپستان نیز قابل سفارشی‌سازی و تغییر هستند.

استعلام +
PREV：دستگاه نوار چسب نوع فعال سه سروو برای کابل پایدار فاز
بعدی：محصول بعدی وجود ندارد
Product Details

اجزاء

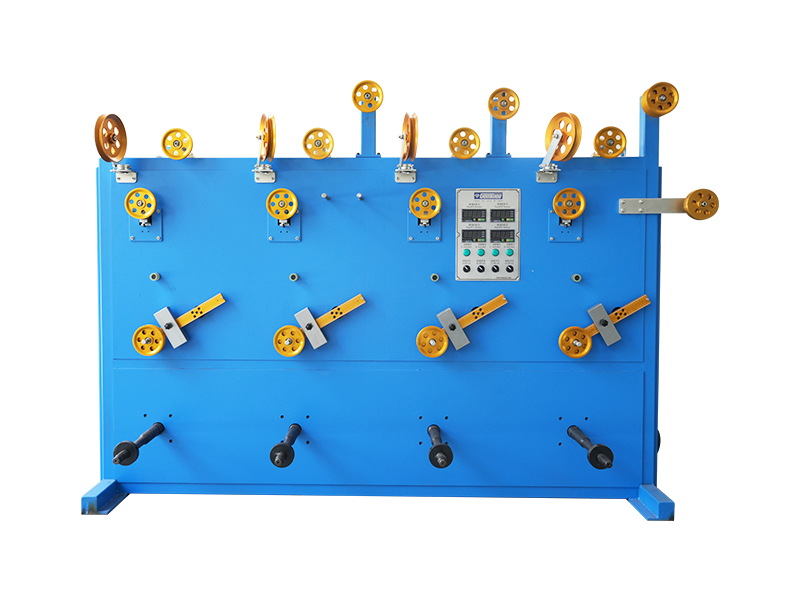

● پایه Ø500 هسته برق سیم پرداخت 2 واحد

● Ø300 پاور سیم مسی پایه پرداخت 2 واحد

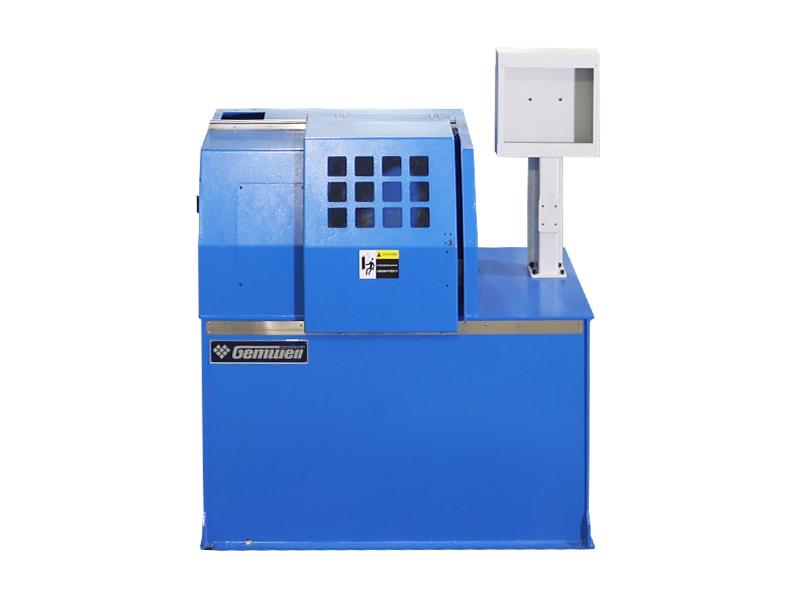

● دستگاه بسته بندی قدرت سه سرو هد نوار چسب 1 1 واحد

● دستگاه بسته بندی پاور تریلینگ 1 واحدی

● دستگاه بسته بندی قدرت سه سرو هد نوار چسب 2 1 واحد

● دستگاه بسته بندی قدرت سه سرو هد نوار چسب 3 1 واحد

● فر تلسکوپی 1 واحد

● لوله خنک کننده اجباری پنوماتیک 1 واحد

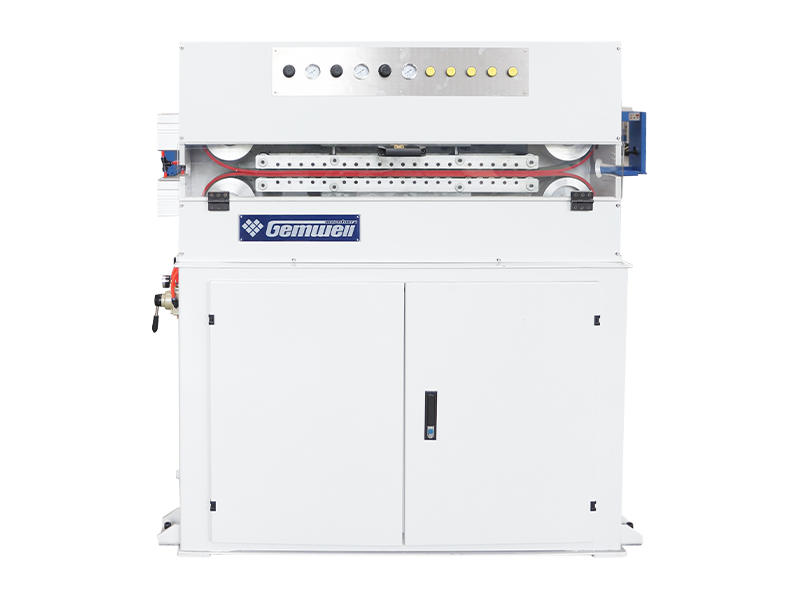

● Ø400 چرخ تسمه کلاهک 1 واحد

● Ø500 شفت برقی ردیفی 1 واحد

● قطر گیج 1 واحد

● چاپگر جوهر افشان 1 واحد

● سیستم کنترل 1 واحد


مشخصات فنی

نوع سازه سه کنترل کننده حرکت سروو نوع فعال دستگاه بسته بندی کشش ثابت/دستگاه بسته بندی قدرت (پتنت شماره 202122403949.4A)
نوع سیم مناسب عمدتاً برای MINI-SAS، QSFP جفت‌های موازی با سرعت بالا از خطوط انتقال سیگنال، همچنین برای خطوط داده، خطوط کنترل، کابل‌های ویژه و سایر بسته‌بندی سیم استفاده می‌شود.
مواد قابل اجرا AL، MYLAR، فویل مس، PTFE و غیره
قطر سیم قابل اجرا محدوده بهینه: Ø0.4-1.5mm
مشخصات محصول محدوده بهینه: Ø0.5 * 1.0-1.6 * 3.2 میلی متر
حداکثر سرعت MAX2500 RPM (بدون بار)، سرعت واقعی راه اندازی مطابق با الزامات سیم تنظیم می شود
محدوده سرعت سیم 1-25 متر در دقیقه، محدوده سرعت با توجه به نوع سیم متفاوت است.
قطر بیرونی قرقره نوار محدوده بهینه: O.D. Ø180*ارتفاع 100
عرض نوار 1.5-15 میلی متر
قطر داخلی قرقره نوار 30/50.8/76 جهانی
زمین پیچیدن 3-30 میلی متر، تنظیم برنامه
محدوده کشش 1N-30N/100g-3000g
قدرت موتور اصلی موتور حرکتی سروو 3 کیلو وات
قدرت ضربه زدن سروو موتور 1.8 کیلووات
کشش نوار بسته بندی سروو موتور 1.3 کیلووات
قدرت جذب موتور دنده سروو 0.4 کیلووات
قدرت پرداخت موتور دنده 0.4 کیلو وات
قدرت جذب سیم پیچ حالت گشتاور موتور سروو 0.8 کیلووات، رقصنده بدون تنش
قدرت جابجایی سیم پیچ کنترل کننده حرکت سروو 0.4 کیلووات
طول نوار 1 قرقره 3 قرقره، بدون بریدن سیم هنگام تعویض قرقره
بازرسی نوار خاموش شدن خودکار زمانی که نوار در شرف اتمام و شکستن است.
قالب بسته بندی نواری قالب داخلی نوار روی مجرای مرکزی ثابت می شود، قالب بیرونی چرخ راهنمای سیم روی لوله ذخیره سازی نوار ثابت می شود. هر دو قالب قابل گسترش و متحرک هستند.
دقت بسته بندی نوار تحمل گام: ± 1%، تحمل تنش: ± 1%.
نرخ همپوشانی 0-80٪، تنظیم برنامه
مدیریت فرمول تولید دیجیتال، کشش، قطر بیرونی، گام، S/Z، فاصله ردیف، فشار هوا و سایر داده ها را می توان در PLC ذخیره کرد.
تنظیم تنش عناصر کششی نوار بسته بندی / پرداخت / برداشت / بسته بندی موتورهای سروو هستند، فرآیند SOP در PLC ذخیره می شود.
حفاظت ایمنی مطابق با استانداردهای CE، با تشخیص و پیش‌بینی خودکار دما/لرزش/صدا/فشار.




ویژگی های محصول

● بهره وری بالا: بدنه چرخان برای تست و تصحیح به صورت ایستا و پویا متعادل است. در هنگام کار، دستگاه لرزش کوچک و صدای کم دارد. اسپیندل در طول کارکرد طولانی مدت با سرعت بالا گرما تولید نمی کند. دارای راندمان تولید بالا و مقرون به صرفه بودن است.

● تنش پایدار: سه موتور سروو به ترتیب قدرت را برای کنترل دقیق حرکت قاب چرخان، سینی مواد نوار و رقصنده تنش فراهم می کنند.

عوامل مختلف تأثیرگذار مانند تغییر در قطر قرقره یا لنت و مقاومت در برابر باد حذف می شوند که منجر به کشش پایدار می شود.

● گام دقیق: با در نظر گرفتن کلاهک اصلی به‌عنوان معیار حرکت،  کاپستن اصلی و هر قاب چرخشی از یک کنترل‌کننده حرکت سروو برای کنترل حرکت در هم قفل‌شده دقیق استفاده می‌کنند، به طوری که می‌توان در هر سرعتی به پیچ پیچ دقیقی دست یافت.

● صرفه جویی در نیروی کار: یک دستگاه گیره در انتهای ورودی سیم هر سر بسته بندی نصب شده است. نیروی گیره را می توان بدون آسیب رساندن به سیم تنظیم کرد. سیم را می توان در جهت معکوس خارج کرد. مدیریت حالت پیکربندی، بازیابی فرمول SOP با یک کلیک، آماده سازی راه اندازی با یک کلیک و شروع با یک کلیک. هنگامی که نوار شکسته/تمام شد/سنجش شد متوقف و خاموش شود، کنترل هوشمند، صرفه جویی در نیروی انسانی.

● میزان خرابی پایین: بدون حلقه جمع کننده، بدون برس کربن، به جز تعویض منظم قطعات فرسوده غلتک هدایت نوار، میزان شکست پایین.

● نگهداری آسان: با استفاده از کنترل باس Profinet، انتقال سریع سیگنال، تداخل کم، کابل تشخیص خطا از راه دور. عیب یابی و تعمیر و نگهداری بدون توجه به اینکه دستگاه در هر کشوری در جهان باشد در دسترس است، تا زمانی که یک شبکه ارتباطی وجود دارد، می توان خدمات تعمیر و نگهداری سریع از راه دور را ارائه داد.

Related Products
  • 0

    زمان تاسیس

  • 0

    مساحت ساختمان (متر مربع)

  • 0

    تعداد کارمندان

  • 0+

    مالکیت فکری

A Mature Factory You Can Count On

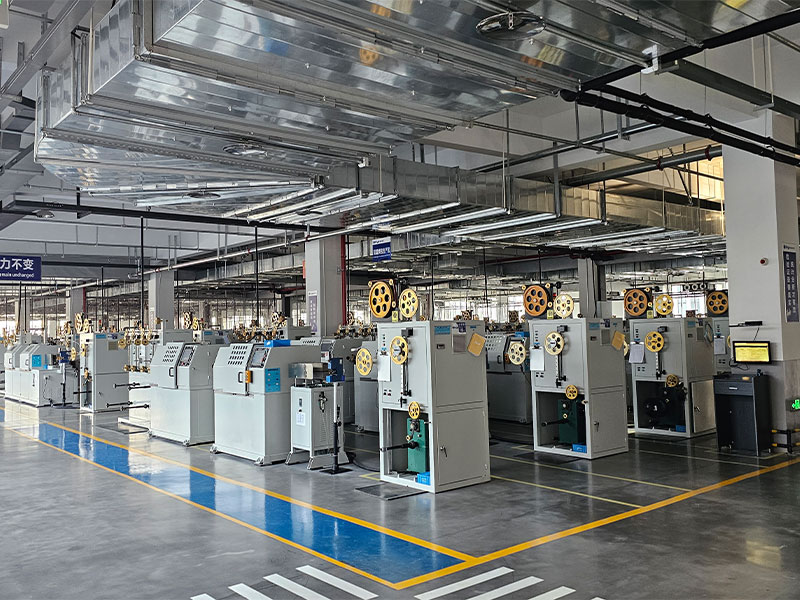

Gemwell Electrical Machinery Co., Ltd.
