دستگاه نوار چسب نوع فعال سه سروو برای کابل پایدار فاز Manufacturers

به لیست برگردید

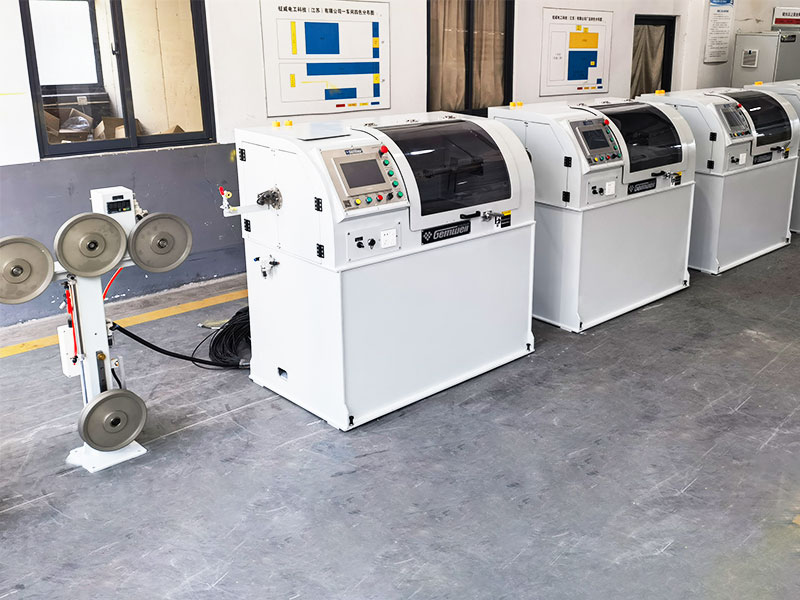

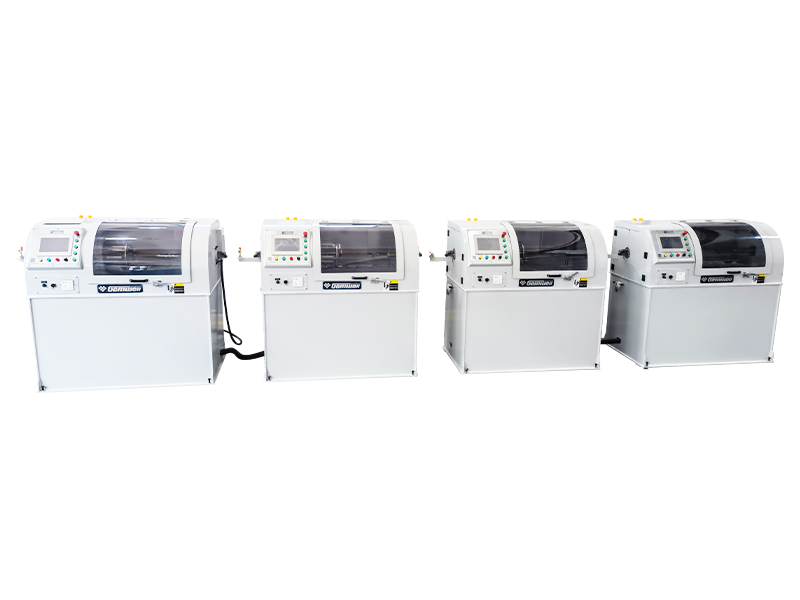

دستگاه سیم کشی نوع فعال سه سروو

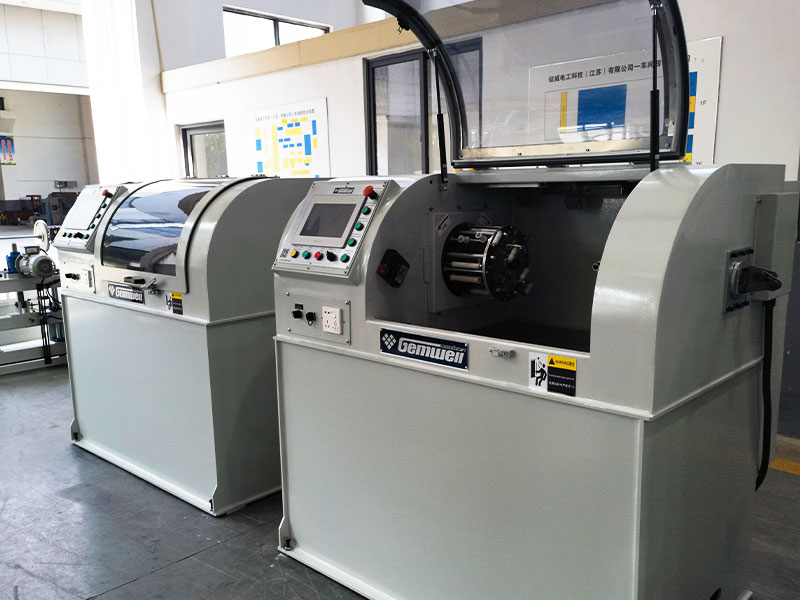

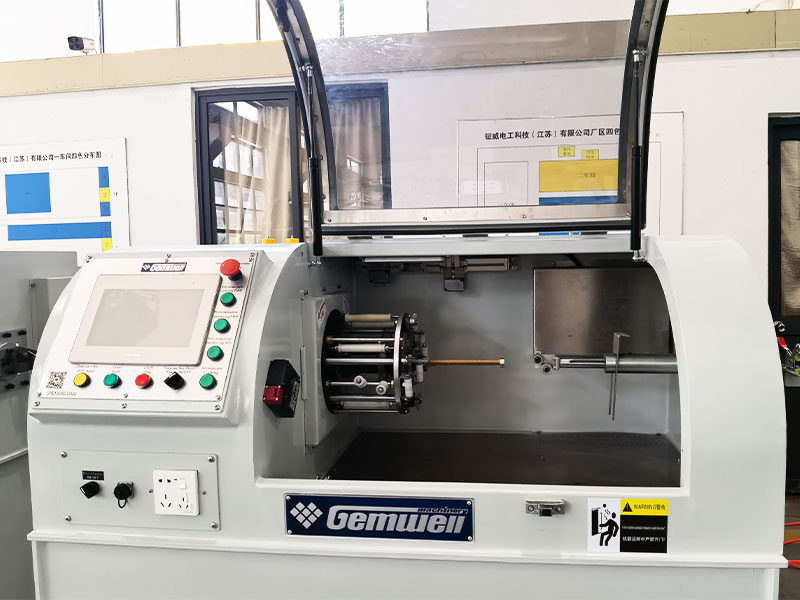

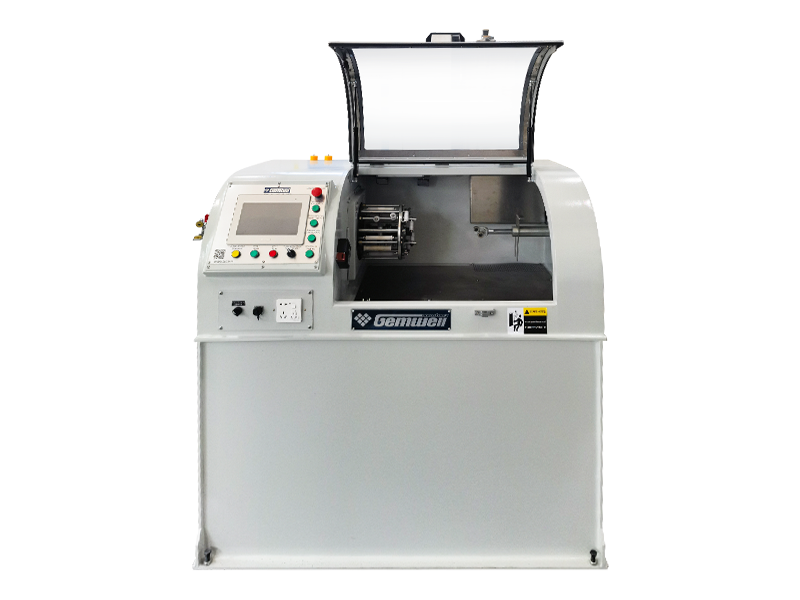

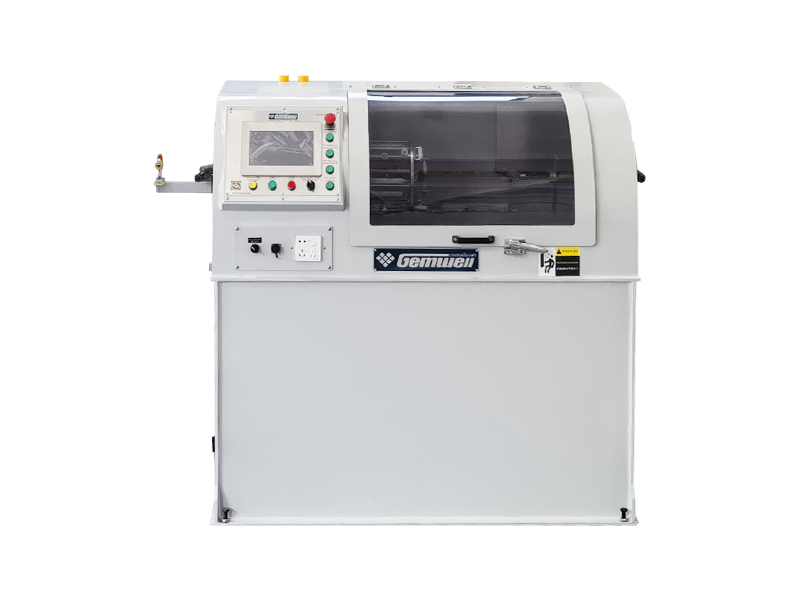

دستگاه نوار چسب نوع فعال سه سروو برای کابل پایدار فاز

صنعت نظامی زمینه اصلی کاربرد کابل های فاز پایدار مانند رادار آرایه فازی، موشک ها، کشتی ها و سیستم های جنگ الکترونیک است. در مقایسه با سایر انواع کابل ها، کابل های فاز پایدار در شاخص های عملکرد و انعطاف پذیری برتر هستند. دو نوع پایداری فاز وجود دارد: پایداری فاز مکانیکی و پایداری فاز دما. پایداری فاز مکانیکی به تغییر فاز ناشی از تغییرات ابعادی و تغییرات ساختاری اجزای کابل هنگام قرار گرفتن در معرض نیروهای مکانیکی مانند خمش یا پیچش اشاره دارد. شاخص پایداری فاز مکانیکی تحت تأثیر روش‌ها و شعاع خمشی قرار می‌گیرد و داده‌ها با روش‌های مختلف آزمایش و شعاع خمشی متفاوت هستند. به عنوان مثال، در سیستم های رادار آرایه فازی، واحدهای آنتن برای تجزیه و تحلیل و پردازش باید سیگنال ها را به طور همزمان به پردازنده مرکزی ارسال کنند، اما فاصله از موقعیت های مختلف روی سطح آنتن تا رابط اصلی متفاوت است. مجموعه‌ای از اجزای کابل منطبق با فاز، مسیرهای متفاوتی را از واحدهای آنتن تا رابط اصلی طی می‌کنند که در نتیجه تعداد خم‌ها و شعاع‌های خمشی متفاوتی ایجاد می‌شود. بنابراین در فرآیند طراحی باید به سفتی و پایداری هادی داخلی، عایق و هادی بیرونی توجه کرد و از لغزش نسبی بین این سه کاهش یا اجتناب کرد. پایداری فاز دما به عملکرد مواد کابل و برهمکنش داخلی آنها با تغییرات دما اشاره دارد که بر تغییرات فاز کلی با دما تأثیر می گذارد. به عنوان مثال، هنگامی که دمای محیط افزایش می یابد، ماده عایق منبسط می شود و عملکرد آب بندی آن کاهش می یابد و در نتیجه باعث کاهش ثابت دی الکتریک، افزایش سرعت انتشار و کاهش فاز می شود. در عین حال، با افزایش دما، هادی کابل منبسط می شود و طول فیزیکی آن نیز افزایش می یابد و در نتیجه فاز افزایش می یابد. به عنوان مثال، در استقرار رادارها یا موشک‌های آرایه فازی در مناطق مرتفع، اختلاف دمای زیاد بین روز و شب می‌تواند از بردی که کابل‌های معمولی می‌توانند تحمل کنند فراتر رود و در نتیجه تغییرات فاز و تاخیر سیگنال قابل توجهی ایجاد شود. اجزای کابل کواکسیال با کارایی بالا باید پایداری فاز مکانیکی و پایداری فاز دما داشته باشند. GEMWELL به مدت 20 سال بر روی نوآوری و تحقیق در مورد ماشین های بسته بندی سیم تمرکز کرده است. از طریق پیشرفت‌های مداوم، دستگاه نوارگیری نوع فعال سه سروو GEMWELL برای سیم سیگنال جفت موازی به انتخاب بهتری برای جایگزینی مدل‌ها و فرآیندهای دستگاه بسته‌بندی سنتی تبدیل شده است. پیکربندی زیر برای یک راه اندازی استاندارد با سه سر نوار است و کاربران می توانند با توجه به فرآیندهای مختلف تعداد هدهای نوار را افزایش یا کاهش دهند. بسته به مشخصات مختلف قطر سیم، مشخصات و انواع برداشت، پرداخت و کاپستان نیز قابل سفارشی سازی است.

استعلام +
PREV：دستگاه نواری سه سروو فعال برای کابل داده انرژی جدید
بعدی：دستگاه نواری سه سروو فعال برای سیم سیگنال جفت موازی
Product Details

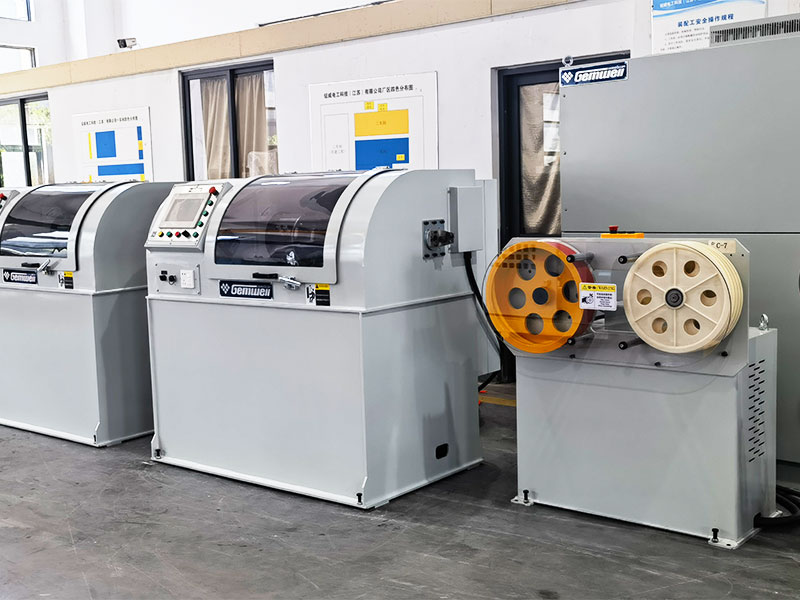

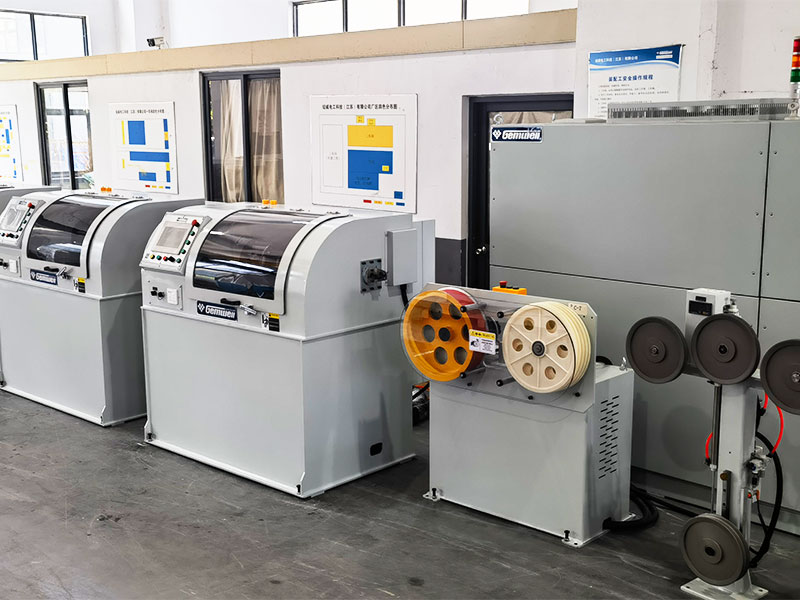

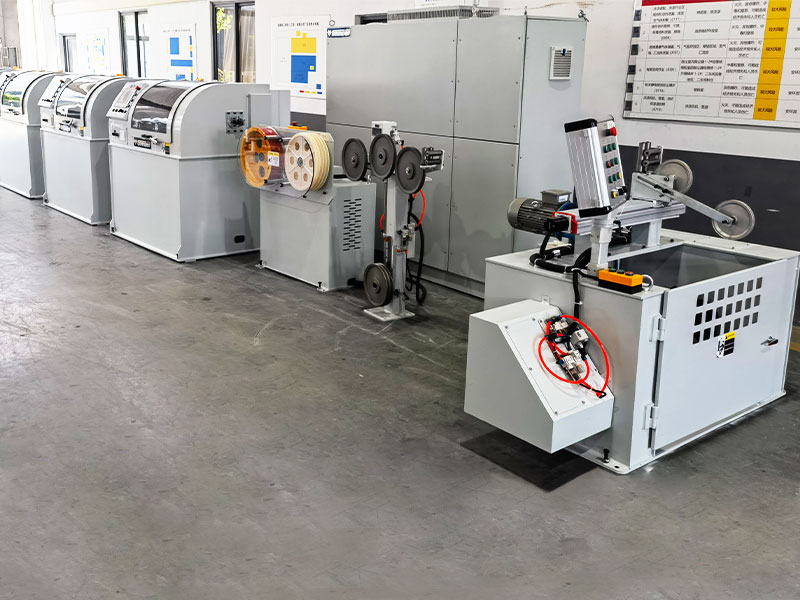

اجزاء

● پایه شارژ 630 1 واحد
● تنش می ایستد 1 واحد
● دستگاه بسته بندی قدرت سه سرو نوار چسب سر 1 1 واحد
● قطر سنج 1 واحد
● دستگاه بسته بندی قدرت سه سرو هد نوار چسب 2 1 واحد
● قطر سنج 1 واحد
● دستگاه بسته بندی قدرت سه سرو هد نوار چسب 3 1 واحد
● کلاهک کمربند راست 1 واحد
● قطر سنج 1 واحد
● تنش می ایستد 1 واحد
● دستگاه برداشت Ø630 نوع شفت 1 واحد
● سیستم کنترل 1 واحد
● استروبوسکوپ 1 واحد


مشخصات فنی

نوع سازه سه کنترل کننده حرکت سروو نوع فعال دستگاه بسته بندی کشش ثابت/دستگاه بسته بندی قدرت (پتنت شماره 202122403949.4A)
نوع سیم مناسب به طور عمده برای تولید کابل فاز پایدار، بسته بندی سیم کواکسیال، همچنین برای خطوط کنترل، کابل های ویژه و سایر بسته بندی و بسته بندی سیم های گرد قابل استفاده است.
مواد قابل اجرا AL، MYLAR، فویل مس، PTFE، PI و غیره
قطر سیم قابل اجرا محدوده بهینه: Ø0.8-10mm
مشخصات محصول محدوده بهینه: Ø1.0-12mm
حداکثر سرعت MAX2500 RPM (بدون بار)، سرعت واقعی راه اندازی مطابق با الزامات سیم تنظیم می شود
محدوده سرعت سیم 1-15 متر در دقیقه، محدوده سرعت با توجه به نوع سیم متفاوت است.
قطر بیرونی قرقره نوار چرخان پیچیده شده برای هر دو نوع ورق و محوری، O.D استفاده می شود. Ø300*ارتفاع 120
عرض نوار 3-30 میلی متر
قطر داخلی قرقره نوار 50.8/76 جهانی
زمین پیچیدن 1-30 میلی متر، تنظیم برنامه
محدوده کشش 2N-60N/200g-6000g
قدرت موتور اصلی موتور حرکتی سروو 4.4 کیلووات
قدرت ضربه زدن سروو موتور 1.8 کیلووات
کشش نوار بسته بندی سروو موتور 1.8 کیلووات
قدرت جذب دستگاه bel capstan خطی، کنترل کننده سروو حرکت 1.3KW
قدرت پرداخت موتور دنده 0.75 کیلووات
قدرت جذب سیم پیچ حالت گشتاور سروو موتور 1.3 کیلووات، رقصنده بدون تنش
قدرت جابجایی سیم پیچ کنترل کننده حرکت سروو 0.4 کیلووات
طول نوار 400 میلی متر، بدون بریدن سیم هنگام تعویض قرقره
بازرسی نوار خاموش شدن خودکار زمانی که نوار در شرف اتمام و شکستن است.

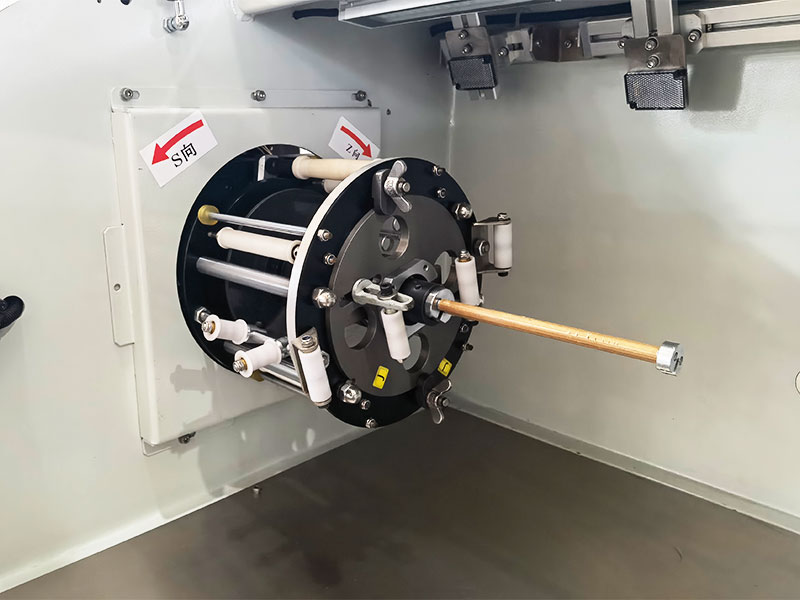

قالب بسته بندی نواری قالب داخلی نوار روی مجرای مرکزی ثابت می شود، قالب بیرونی چرخ راهنمای سیم روی لوله ذخیره سازی نوار ثابت می شود. هر دو قالب قابل گسترش و متحرک هستند.
دقت بسته بندی نوار تحمل گام: ± 1%، تحمل تنش: ± 1%.
نرخ همپوشانی 0-80٪، تنظیم برنامه
مدیریت فرمول تولید دیجیتال، کشش، قطر بیرونی، گام، S/Z، فاصله ردیف، فشار هوا و سایر داده ها را می توان در PLC ذخیره کرد.
تنظیم تنش عناصر کششی نوار بسته بندی / پرداخت / برداشت / بسته بندی موتورهای سروو هستند، فرآیند SOP در PLC ذخیره می شود.
حفاظت ایمنی مطابق با استانداردهای CE، با تشخیص و پیش‌بینی خودکار دما/لرزش/صدا/فشار.




ویژگی های محصول

● بهره وری بالا: بدنه چرخان برای تست و تصحیح به صورت ایستا و پویا متعادل است. در هنگام کار، دستگاه لرزش کوچک و صدای کم دارد. اسپیندل در طول کارکرد طولانی مدت با سرعت بالا گرما تولید نمی کند. دارای راندمان تولید بالا و مقرون به صرفه بودن است.

● تنش پایدار: سه موتور سروو به ترتیب قدرت را برای کنترل دقیق حرکت قاب چرخان، سینی مواد نوار و رقصنده تنش فراهم می کنند.

عوامل مختلف تأثیرگذار مانند تغییر در قطر قرقره یا لنت و مقاومت در برابر باد حذف می‌شوند که منجر به کشش پایدار می‌شود.

● گام دقیق: با در نظر گرفتن کلاهک اصلی به‌عنوان معیار حرکت،  کاپستن اصلی و هر قاب چرخشی از یک کنترل‌کننده حرکت سروو برای کنترل حرکت در هم قفل‌شده دقیق استفاده می‌کنند، به طوری که می‌توان در هر سرعتی به پیچ پیچ دقیقی دست یافت.

● صرفه جویی در نیروی کار: یک دستگاه گیره در انتهای ورودی سیم هر سر بسته بندی نصب شده است. نیروی گیره را می توان بدون آسیب رساندن به سیم تنظیم کرد. سیم را می توان در جهت معکوس خارج کرد. مدیریت حالت پیکربندی، بازیابی فرمول SOP با یک کلیک، آماده سازی راه اندازی با یک کلیک و شروع با یک کلیک. هنگامی که نوار شکسته/تمام شد/سنجش شد متوقف و خاموش شود، کنترل هوشمند، صرفه جویی در نیروی انسانی.

● میزان خرابی پایین: بدون حلقه جمع کننده، بدون برس کربن، به جز تعویض منظم قطعات فرسوده غلتک هدایت نوار، میزان شکست پایین.

● نگهداری آسان: با استفاده از کنترل باس Profinet، انتقال سریع سیگنال، تداخل کم، کابل تشخیص خطا از راه دور. عیب یابی و تعمیر و نگهداری بدون توجه به اینکه دستگاه در هر کشوری در جهان باشد در دسترس است، تا زمانی که یک شبکه ارتباطی وجود دارد، می توان خدمات تعمیر و نگهداری سریع از راه دور را ارائه داد.
