خط اکستروژن غلاف PVC/PE/PP/PU Manufacturers

به لیست برگردید
دستگاه اکستروژن غلاف سیم و کابل

خط اکستروژن غلاف PVC/PE/PP/PU

دستگاه اکستروژن غلاف PVC/PE/PP/PU یک تجهیزات غیر استاندارد با سفارشی سازی است. مدل اصلی دستگاه به طور کلی 70-150 میلی متر است که معمولاً در روش های تولید اکستروژن غلاف سیم و کابل استفاده می شود. ماده اکسترود شده دارای ویسکوزیته کم، سیالیت خوب و مقاومت کم است، به راحتی قابل انعطاف و شکل گیری است. یک اکسترودر غلاف عالی دارای ویژگی های زیر است: پلاستیک سازی یکنواخت پیچ، کنترل دقیق دما، راحتی، تنظیم آسان بر روی انحراف سر دستگاه، سطح غلاف صاف بدون آثار قالب گیری، چرخ هدایت کننده صاف بدون آسیب به سیم، تحمل قطر سیم پایدار، کشش پایدار و کشش بازپرداخت، تغییر قرقره های برداشت و بازپرداخت، صرفه جویی در ساختار سیم کشی و بازپرداخت زیبا، صرفه جویی در سیم کشی بدون توقف کار. برداشتن کاربران مختلف هنگام سفارش این دستگاه نیازهای متفاوتی خواهند داشت. شرکت ما می تواند از سفارشی سازی شخصی با توجه به نیازهای کاربر پشتیبانی کند. از نظر سخت افزاری، ما می توانیم انواع مدل ها و برندهای لوازم جانبی اصلی را برای انتخاب کاربران ارائه دهیم. از نظر نرم افزار کنترل الکتریکی نیز می توانیم اقتصادی و کاربردی و یا پیشرفته ترین روش های کنترل الکتریکی را ارائه دهیم. با توجه به تنظیمات کلی متفاوت، قیمت این دستگاه نیز بسیار متفاوت است. بنابراین، عامل اصلی تعیین کننده قیمت این دستگاه، موقعیت یابی سطح پیکربندی محصول کاربر است. علاوه بر این، از آنجایی که این محصول یک تجهیزات سفارشی غیر استاندارد است که تنها مقدار کمی تولید دارد، مدت زمان بیشتری برای طراحی، ساخت، نصب، و چرخه رفع اشکال طولانی است. کاربران باید چرخه های تدارکات کافی را برای دستیابی به تحویل محصول مطلوب رزرو کنند.

استعلام +
PREV：خط اکستروژن غلاف LSZH/XLPE/TPE/TPU
بعدی：محصول بعدی وجود ندارد
Product Details

اجزاء

● پایه پرداخت
● پایه تنش
● پایه صاف کردن

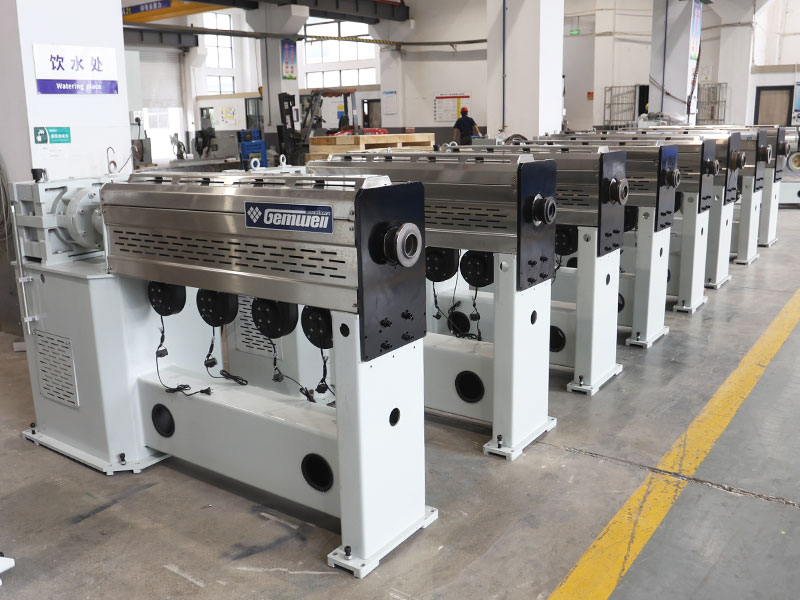

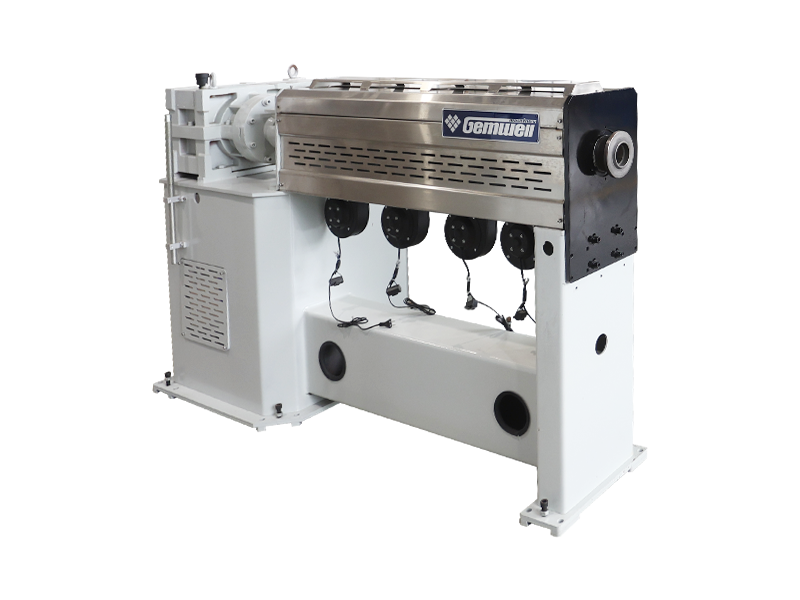

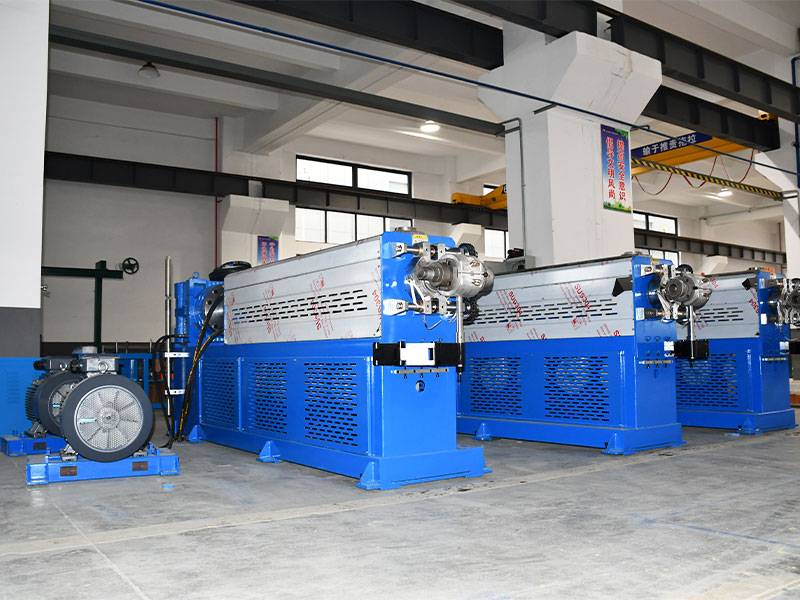

● اکسترودر اصلی
● سر اکسترودر
● دستگاه خشک کن مواد
● فلوم متحرک
● چاپگر
● مخزن آب خنک کننده
● نازل دمنده هوا
● کاپستان
● پایه تجمع سیم
● شمارنده متر
● قطر سنج لیزری
● جرقه سنج فرکانس صنعتی
● برداشت
● جعبه کنترل برق

مشخصات فنی

پارامترهای فنی اصلی 70 نوع 80 نوع 90 نوع 100 نوع 120 نوع 150 نوع
انواع سیم مناسب مناسب برای کابل داده، کابل کامپیوتر، کابل فرکانس بالا، کابل برق، سیم برق و سیم های دیگر با غلاف اکسترود شده.
محدوده هسته Ø2-8mm Ø3-10 میلی متر Ø5-14 میلی متر Ø8-16mm Ø16-36mm Ø30-60mm
قطر بیرونی تمام شده Ø3-10 میلی متر Ø4-12 میلی متر Ø6-16 میلی متر Ø10-20 میلی متر Ø18-40mm Ø35-65mm
محدوده سرعت سیم 30-200 متر در دقیقه 20-150 متر در دقیقه 10-80 متر در دقیقه
ساختار ماشین سر اکسترودر را به عنوان محور مرکزی در نظر بگیرید، تمام قطعات از پرداخت تا برداشت به صورت خطی توزیع شده اند. خط استاندارد اکستروژن دارای ارتفاع مرکزی 1 متر و طول کل 30-40 متر است.
نوع پرداخت سیمی پایه پرداخت بدون شفت، بالابر برقی. نوع توان پرداخت را می توان به صورت فعال یا غیرفعال سفارشی کرد و نوع پایه پرداخت را نیز می توان سفارشی کرد مانند نوع شفت / نوع پایه پورتال.
مشخصات قرقره پرداخت Ø500/Ø630/Ø800/Ø1000/Ø1250 Ø1000/Ø1250/Ø1600/Ø2000/Ø2500
قدرت پرداخت موتور دنده 3.7 کیلووات گیربکس موتور 5.5 کیلووات
نوع تنش پرداختی قاب کششی ریل کشویی عمودی یا قاب کششی اهرمی شفت، قابل تنظیم در سبک های دیگر قاب کشش اهرم شفت، قابل تنظیم در سبک های دیگر
قاب صاف کننده پایه صاف کننده هادی پنج چرخ، قطر بیرونی چرخ صاف کننده هادی Ø100، مجهز به جعبه ابزار.
خروجی چسب اکسترودر 130 کیلوگرم در ساعت 150 کیلوگرم در ساعت 220 کیلوگرم در ساعت 270 کیلوگرم در ساعت 380 کیلوگرم در ساعت 560 کیلوگرم در ساعت
قدرت اکسترودر 30 کیلو وات 37 کیلو وات 45 کیلو وات 55 کیلو وات 75 کیلو وات 132 کیلووات
پارامتر پیچ L/D: 26:1، نسبت تراکم: پیچ دو رزوه PVC 2.7/پیچ تک رزوه PE 3.2/پیچ تک رزوه PP 3.2/پیچ تک رزوه PU 3.2
نوع گرمایش بدنه اکسترودر از سیم پیچ حرارتی آلومینیوم ریخته گری، گردن اکسترودر از سیم پیچ حرارتی پوست مسی و سر اکسترودر از صفحه گرمایش آلومینیوم ریخته گری ساخته شده است. گیره / قالب سر اکسترودر از صفحه گرمایش کوارتز ساخته شده است.
کنترل دما بدنه اکسترودر 4 گیره اکسترودر 1 گردن اکسترودر 1 سر اکسترودر 1 قالب 1. بدنه اکسترودر 5 گیره اکسترودر 1 گردن اکسترودر 1 سر اکسترودر 1 قالب 1. بدنه اکسترودر 6 گیره اکسترودر 1 گردن اکسترودر 1 سر اکسترودر 1 قالب 1.
قدرت گرمایش 18 کیلو وات 22 کیلو وات 27 کیلو وات 32 کیلو وات 40 کیلو وات 60 کیلو وات
خنک کننده بشکه فن سانتریفیوژ چهار مرحله ای فن سانتریفیوژ پنج مرحله ای فن سانتریفیوژ شش مرحله ای
دستگاه خشک کن مواد 50 کیلوگرم 100 کیلوگرم 150 کیلوگرم
بشقاب لانه زنبوری این دستگاه از فولاد ضد زنگ 316 بدون آبکاری ساخته شده است. این یک ساختار جریان هدایت داخلی دارد، با سوراخ‌های جریان که توسط پخ‌هایی بدون گوشه‌های مرده به هم متصل شده‌اند. صفحه لانه زنبوری و فلنج با یک درزگیر مخروطی برای جلوگیری از نشتی مهر و موم شده است.
نوع سر سر دستگاه قابل تنظیم، مشخصات Hopper با توجه به قطر سیم سفارشی می شود. می توان آن را با ساختارهای تک / دو لایه طراحی کرد. همچنین می توان آن را به نوع سر اکسترودر با مرکز خودکار سفارشی کرد.
برند سر سر دستگاه ساخت کشور چین است و قابل سفارشی سازی با برندهای دیگر مانند EUROTEK، UNITEK، EUROCAB و MICRODIA
گیره سر دو نیمه از یک گیره سر ماشین وجود دارد، با دو مجموعه بالا و پایین پیچ گیره میله به طور همزمان. یک آچار یک طرفه را می توان گنجاند و انواع دیگر گیره های سر دستگاه را می توان سفارشی کرد.
سطح سر با اتخاذ یک ساختار پین مکان یابی دوگانه فلنج سر، سطح ارتفاع سر برای مدت طولانی بدون تغییر باقی می ماند.
فلوم متحرک مخزن جریان معمولی، مخزن دمایی بدون گردش آب، ساخته شده از مواد SUS304، طول استاندارد مخزن کوچک 1250 میلی متر است، نوع دمای ثابت را می توان سفارشی کرد.
چاپگر چاپگر جوهر همزن برقی، انواع دیگر چاپ یا اضافه کردن دستگاه تزریق رقیق کننده قطره را می توان سفارشی کرد.

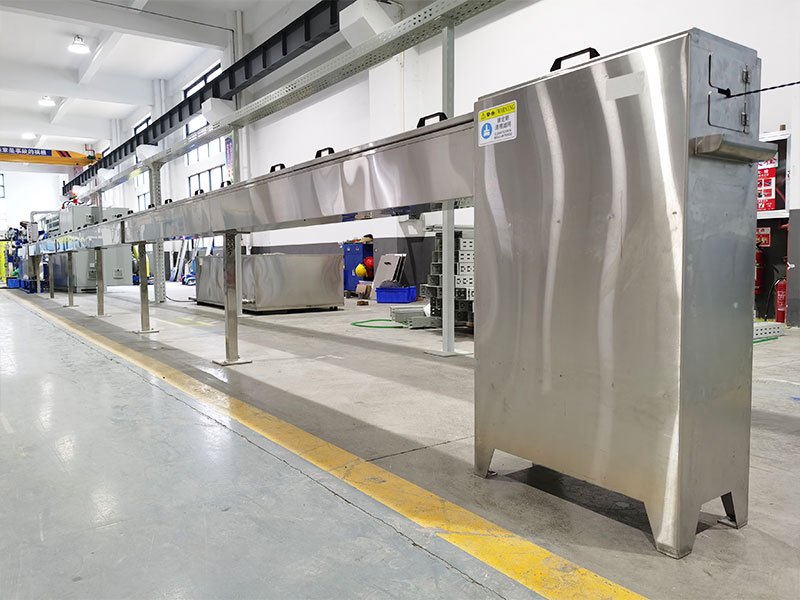

مخزن خنک کننده آب مخزن 10 متری تک لایه U شکل، خنک کننده آب چرخه ای، مواد SUS304 یکپارچه، مخزن U شکل دولایه یا طول مخزن قابل سفارشی سازی است.
نازل دمنده فشار بالا نازل هوای باز، با مواد POM و ساختار دمنده هوای دو بخش، در مخزن متحرک، مخزن خنک کننده، کاپستان. انواع دیگر نازل های هوا را می توان سفارشی کرد.
کاپستان Type کلاهک دو چرخ چرخ آلومینیومی آند کاپستن کاترپیلار
کاپستان Wheel Diameter Ø500 دو چرخ Ø600 دو چرخ، می تواند با 800 چرخ یا انواع دیگر سفارشی شود 4 جفت سیلندر 800 کیلوگرم 5 جفت سیلندر 1200 کیلوگرم
کاپستان Power گیربکس سروو موتور 3.7 کیلووات گیربکس سروو موتور 5.5 کیلووات

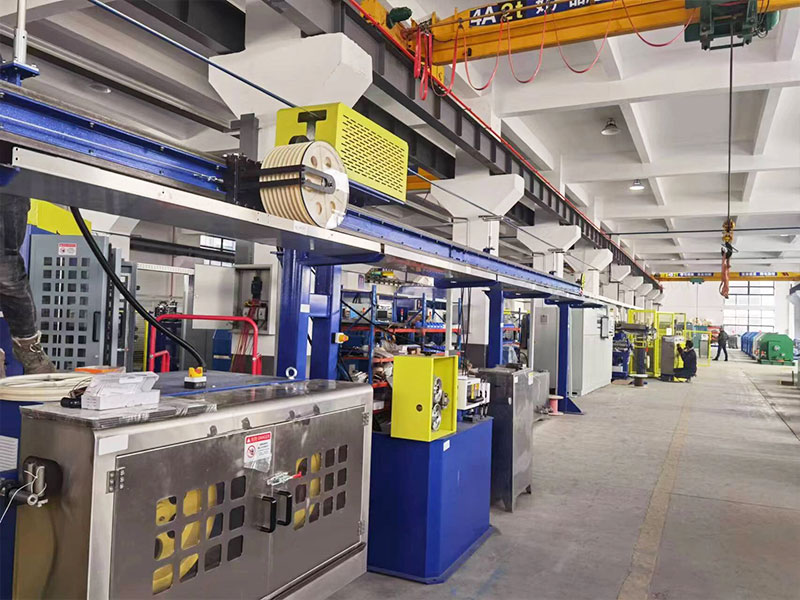

پایه کششی تجمع سیم پایه کشش انباشته سیم افقی، طول کل 12 متر، 10 شیار 9 شیار روی چرخ ذخیره سیم، ذخیره سازی کل سیم 200 متر، کشش کلاچ پودر مغناطیسی، عمودی یا انواع دیگر قابل تنظیم است. خیر
قطر چرخ تجمع سیم Ø300، مشخصات قطر چرخ را می توان سفارشی کرد Ø400، مشخصات قطر چرخ را می توان سفارشی کرد خیر
شمارنده متر شمارنده نوع چرخ فشار، دور چرخ متر 500 میلی متر، تشخیص رمزگذار، ضریب تصحیح متر قابل تنظیم، انواع دیگر شمارنده های متر قابل تنظیم هستند. کاپستن کاترپیلار with metre counting function, other models can be customized.
برداشت Type برداشتن بدون شفت دو سر، بالابر الکتریکی، آرایش سیم میله پیچ، انواع دیگر قابل تنظیم هستند. برداشت پایه محوری پایان، حالت جذب گشتاور، انواع دیگر را می توان سفارشی کرد.
برداشت Reel Specifications Ø500/Ø630/Ø800/Ø1000/Ø1250 Ø1000/Ø1250/Ø1600/Ø2000/Ø2500
برداشت Power موتور دنده 3.7 کیلووات موتور 5.5 کیلووات – گیربکس

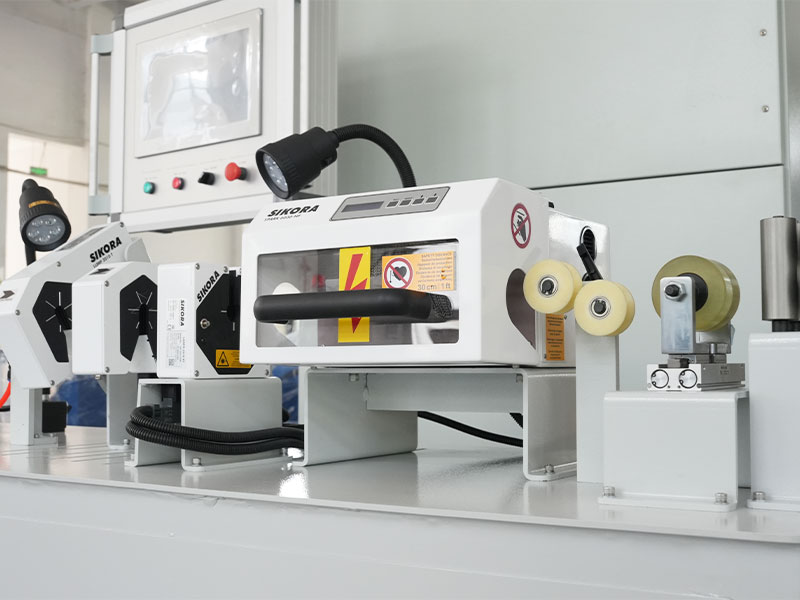

قطر سنج لیزر گیج قطر تک محور ساخت چین، دقت اندازه گیری 0.001، مارک های دیگر مانند SIKORA/ZUMBACH/PROTON/TAKIKAWA قابل سفارشی سازی است.
تستر جرقه فرکانس صنعتی تستر جرقه ولتاژ بالا نوع مهره ای ساخت چین، محدوده ولتاژ 0-15 کیلوولت، مارک های دیگر قابل تنظیم مانند CLINTON/SIKORA/PROTON
جعبه برق کنترل کابینت برقی VICTOR با پوشش ضد شعله دوستدار محیط زیست، HMI WEINVIEW 10 اینچی، SIEMENS PLC، سوئیچ های SCHEIDER، کنترل کننده دمای RKC، موتور و مبدل فرکانس مارک های قابل تنظیم هستند.
قدرت ناخالص 60 کیلو وات 72 کیلو وات 80 کیلو وات 95 کیلووات 130 کیلو وات 200 کیلووات


موارد سفارشی سازی اختیاری

کلاهک جلو Ø500 کاپستان دو چرخ جلو را می توان سفارشی کرد Ø600 کلاهک جلو دو چرخ قابل سفارشی سازی است کلاهک جلوی کاترپیلار Ø800 کیلوگرمی را می توان سفارشی کرد
دستگاه تزریق دستگاه تزریق قابل تنظیم است، دستگاه قالب گیری تزریق افقی برای اکستروژن غلاف ترجیح داده می شود.
اکسترودر لایه داخلی/خارجی اکسترودر لایه داخلی/خارجی را می توان با طرح V شکل ترجیحی سفارشی کرد.
تشخیص فشار یک فشار سنسور یا شیر ایمنی ضد انفجار را می توان به صفحه فلنج سر دستگاه اضافه کرد.
دستگاه خلاء گیر دستگاه های جاروبرقی را می توان به ورودی سر دستگاه اضافه کرد.
میکسر دسته ای اصلی رنگ مارپیچی میکسر دسته ای اصلی رنگ مارپیچی قابل تنظیم است.
دستگاه قدرت گزینه ای قابل تنظیم برای اضافه کردن یک دستگاه پودری از نوع همزن برقی یا دستگاه پودر الکترواستاتیک سازگار با محیط زیست.
دستگاه سیم برش دستگاه سیم برش قابل تنظیم است.
صفحه کلاف گزینه های قابل تنظیم برای افزودن صفحه سیم پیچ ساده یا سریع.
دستگاه کلاف 8 نوع 8 نوع دستگاه کویلینگ قابل تنظیم هستند.
دستگاه کلاف اتوماتیک / دستگاه بسته بندی دستگاه سیم پیچ اتوماتیک / دستگاه بسته بندی قابل تنظیم است.
خشک کن دمنده پمپ هوا خشک کن دمنده پمپ هوا قابل تنظیم است.
آشکارساز توده گزینه ای قابل تنظیم برای افزودن ویژگی های تشخیص توده به ابزار اندازه گیری بر روی قطر سنج مارک های چینی یا سفارشی کردن مارک های دیگر مانند SIKORA/ZUMBACH/PROTON/TAKIKAWA.
چاپگر جوهر افشان IMAJE/KGK/LEIBINGER قابل تنظیم است.
اندازه گیری خروج از مرکز BETA/SIKORA/ZUMBACH/PROTON/TAKIKAWA قابل تنظیم است.
چیلر آب چیلر آب قابل تنظیم است و مخزن دارای ساختار عایق بین لایه ای است.
صفحه نمایش الکترونیکی معلق گزینه قابل تنظیم برای افزودن صفحه نمایش الکترونیکی LED دو طرفه یا انواع دیگر.
سیستم مدیریت دستور پخت هوشمند گزینه ای قابل تنظیم برای افزودن یک سیستم مدیریت فرمول هوشمند، ذخیره داده هایی مانند کشش سیم، دمای پیش گرمایش، قطر بیرونی اکستروژن، فاصله سیم و فشار هوا در PLC. با حالت ارتباط اتوبوس، از جمع‌آوری و واردات داده‌های MES، دسترسی با یک کلیک به فرآیند تولید، راه‌اندازی با یک کلیک و دستیابی به تولید هوشمند دیجیتال پشتیبانی می‌کند.
تجهیزات جانبی جانبی پشتیبانی از سفارشی کردن تجهیزات جانبی اضافی یا خط اکستروژن سفارشی شده خاص.
سیم کشی برق پایه کابل بالای 2.5 متری، لوله های هوا، سیم های سیگنال و کابل برق مرتب شده با عایق، ورودی سیم از بالای جعبه کنترل الکتریکی، روش های جایگزین قابل تنظیم.
مقررات و استانداردهای ایمنی تولید شده بر اساس استانداردهای ایمنی CCC چین، قابل تنظیم مطابق با استانداردهای ایمنی CE/CSA/UL.
استانداردهای منبع تغذیه 3 فاز 380V/50Hz، قابل تنظیم برای ولتاژها و فرکانس های مختلف در کشورها و مناطق مختلف.




ویژگی های محصول

● بازده تولید بالا: طراحی بهینه پیچ، مقاوم در برابر سایش، نچسب، کروم بدون افتادن، پنهان شدن بدون چسب، تغییر رنگ سریع، سرعت خط بالا، بازده تولید بالا.

● طیف گسترده ای از برنامه های کاربردی: بسته به نوع مواد، می توان آن را به پیچ اکسترودر مربوطه مجهز کرد، که می تواند نوع گرادیان تک رشته، نوع جداسازی دو رشته ای BM و انواع دیگر پیچ ها را ارائه دهد.

● طراحی ضد نشت: ساختارهای آب بندی و موقعیت یابی منحصر به فرد تضمین می کند که فلنج مواد نشت نمی کند و سطح ارتفاع سر اکستروژن حتی برای استفاده طولانی مدت ثابت می ماند.

● کنترل دقیق دما: ±1℃.

● هوشمند: سیستم مدیریت فرمول هوشمند می تواند قابل تنظیم باشد. دسترسی با یک کلیک به فرمول SOP، آماده سازی راه اندازی با یک کلیک، راه اندازی با یک کلیک و کنترل هوشمند دارد.

● نگهداری آسان: مشتریان خارج از چین می توانند استفاده از سیستم کنترل اتوبوس Profinet را سفارشی کنند که انتقال سیگنال سریع و کم تداخل را تضمین می کند. تا زمانی که یک شبکه ارتباطی در هر کشور یا منطقه ای وجود دارد، خدمات تشخیص عیب از راه دور، عیب یابی و تعمیر و نگهداری را می توان به سرعت اجرا کرد.
