خط اکستروژن عایق سیم هسته جامد

خط اکستروژن عایق سیم هسته PVC/PE/PP/PU

خط اکستروژن عایق سیم هسته PVC/PE/PP/PU یک تجهیزات غیر استاندارد با سفارشی سازی است. مدل اصلی دستگاه به طور کلی 30-65 میلی متر است. برای اکستروژن هسته جامد سیم های الکترونیکی، سیم های سیگنال و سیم های دیگر مناسب است. دمای اکستروژن دمای متوسط ​​تا پایین است. این تجهیزات اصلی اکستروژن سیم هسته اصلی صنعت است. یک اکسترودر عایق سیم هسته عالی دارای ویژگی های زیر است: پلاستیک سازی یکنواخت پیچ، کنترل دقیق دما، تمرکز بالای سر دستگاه، تحمل قطر سیم پایدار، بازپرداخت پایدار و کشش برداشت، و راندمان کلی تولید دستگاه بالا. کاربران مختلف هنگام سفارش این دستگاه نیازهای متفاوتی خواهند داشت. شرکت ما می تواند از سفارشی سازی شخصی با توجه به نیازهای کاربر پشتیبانی کند. از نظر سخت افزاری، ما می توانیم انواع مدل ها و برندهای لوازم جانبی اصلی را برای انتخاب کاربران ارائه دهیم. از نظر نرم افزار کنترل الکتریکی نیز می توانیم روش های کنترل الکتریکی اقتصادی و کاربردی یا پیشرفته را ارائه دهیم. با توجه به تنظیمات کلی متفاوت، قیمت این دستگاه نیز بسیار متفاوت است. بنابراین، عامل اصلی تعیین کننده قیمت این دستگاه، موقعیت یابی سطح پیکربندی محصول کاربر است. علاوه بر این، از آنجایی که این محصول یک تجهیزات سفارشی غیر استاندارد است که تنها تعداد کمی تولید می کند، طراحی، ساخت، نصب و رفع اشکال زمان بیشتری می برد. کاربران باید چرخه های تدارکات کافی را برای دستیابی به تحویل محصول مطلوب رزرو کنند.

استعلام +
PREV：خط اکستروژن عایق سیم هسته LSZH/XLPE/TPE/TPU
بعدی：محصول بعدی وجود ندارد
Product Details

اجزاء

● پایه پرداخت
● پایه صاف کردن

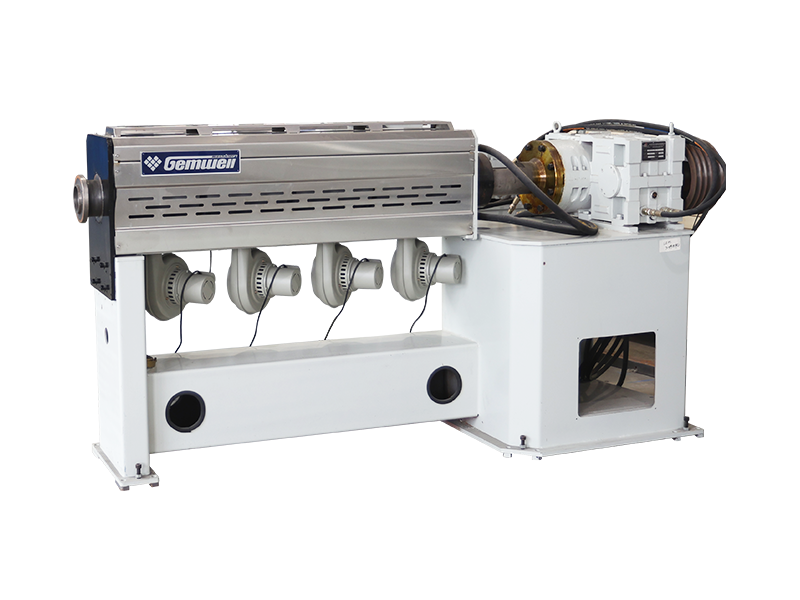

● اکسترودر اصلی
● سر اکسترودر
● دستگاه خشک کن مواد
● فلوم متحرک با دمای ثابت
● مخزن آب خنک کننده
● نازل دمنده هوا
● کاپستان
● پایه تجمع سیم
● شمارنده متر
● قطر سنج لیزری
● تستر جرقه با فرکانس بالا
● برداشت
● جعبه کنترل برق
● موارد زیر گزینه های سفارشی هستند
● پیش گرم کن
● دستگاه تزریق
● چاپگر
● شیر تخلیه مواد BY-PASS
● دستگاه وکیوم
● قیف خشک کن تغذیه
● آشکارساز توده
● خازن های الکترواستاتیک آب
● سنج خروج از مرکز
● بیلبورد الکترونیکی
● سایر تجهیزات جانبی جانبی را می توان سفارشی و اضافه کرد.


مشخصات فنی

پارامترهای فنی اصلی نوع 30 25 نوع 35 25 نوع 40 30 45 35 نوع نوع 50 35 نوع 60 40 نوع 70 40 نوع 80 40
نوع سیم مناسب مناسب برای سیم فرکانس بالا، کابل داده، سیم الکترونیکی UL، سیم کشی ساختمان BV/BVR، سیم برق، سیم خودرو و سایر سیم های اکستروژن عایق هسته جامد هادی سیم مسی
محدوده هادی برای استاندارد ایالات متحده AWG36-26 AWG34-22 AWG32-20 AWG30-18 AWG28-14 AWG26-10 AWG18-5 AWG12-2
محدوده قطر هادی Ø0.13-0.40mm Ø0.16-0.65mm Ø0.20-0.81mm Ø0.25-1.02mm Ø0.32-1.63mm Ø0.40-2.59mm 1.02-4.62 میلی متر Ø2.05-6.54mm
محدوده ناحیه هادی 0.01-0.15 متر㎡ 0.02-0.35m㎡ 0.03-0.75 متر㎡ 0.1-1.5 متر 0.2-2.5 متر 0.5-6.0m㎡ 1-16 متر 3.5-35 متر
قطر بیرونی اکستروژن Ø0.3-1.0mm Ø0.4-1.3mm Ø0.5-1.8mm Ø0.7-2.3mm Ø0.8-2.8mm Ø1.2-3.8mm Ø1.8-6.0mm Ø3.0-8.0mm
محدوده سرعت سیم 20-200 متر در دقیقه 40-400 متر در دقیقه

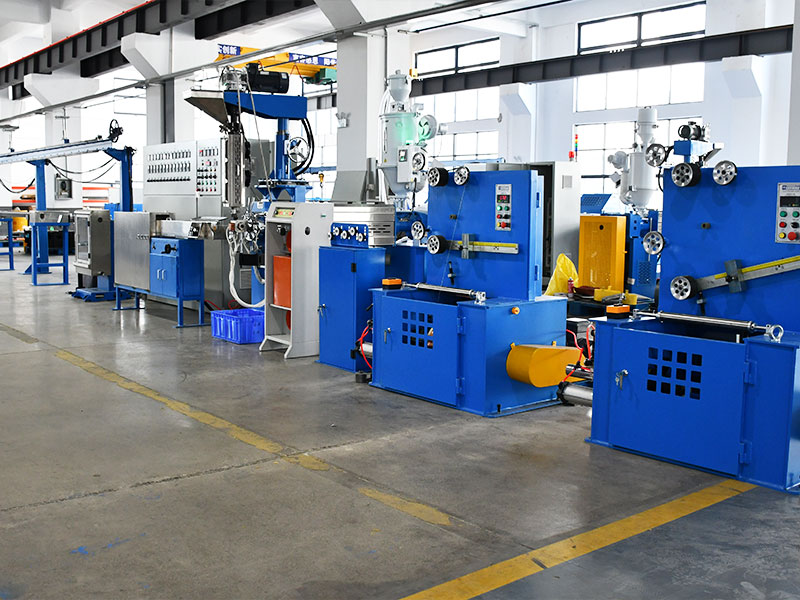

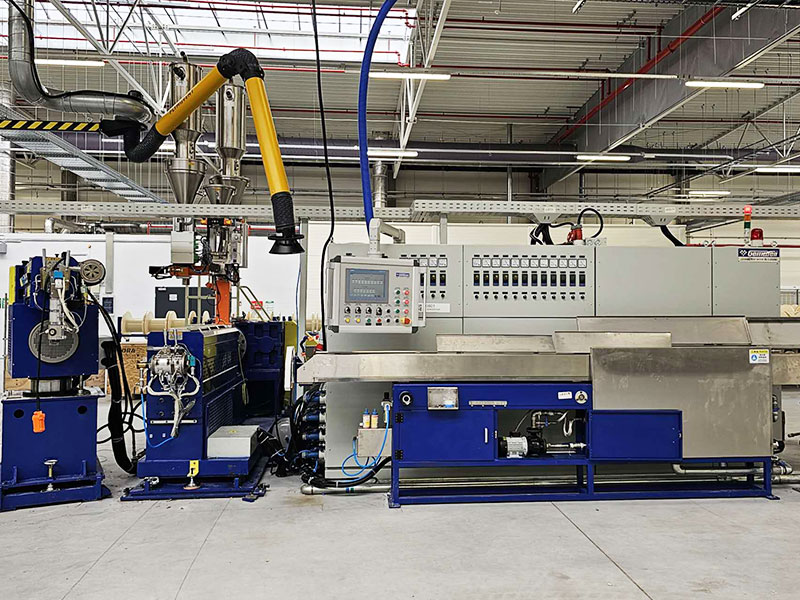

ساختار ماشین سر اکسترودر را به عنوان محور مرکزی در نظر بگیرید، تمام قطعات از پرداخت تا برداشت به صورت خطی توزیع شده اند. خط اکستروژن استاندارد دارای ارتفاع مرکزی 1 متر و طول کل 20-25 متر است.

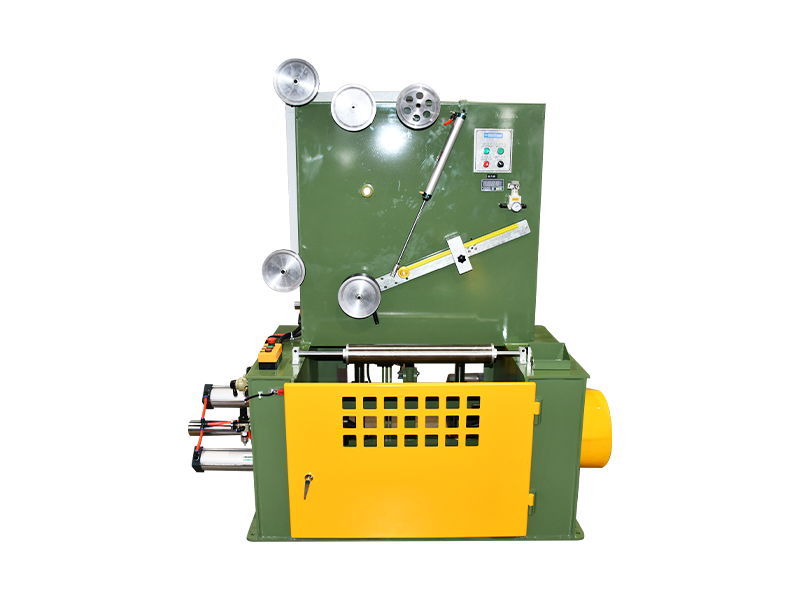

نوع پرداخت پایه پرداخت فعال بدون شفت، بالابر برقی، سفت کننده پنوماتیک، انواع دیگر مانند بازپرداخت پرواز، پرداخت نوع شفت، پرداخت نوع تنش اصطکاکی و سایر پایه های پرداخت فعال یا غیرفعال نیز قابل سفارشی سازی هستند.
مشخصات پرداخت Ø200/300 Ø300/Ø400/Ø500 Ø500/Ø630/Ø800
قدرت پرداخت 3.7 کیلووات 5.5 کیلو وات 7.5 کیلو وات
نوع تنش پرداختی برای تنظیم کشش بلوک‌های وزنه تعادل را جابه‌جا یا اضافه/حذف کنید و همچنین می‌توان آن را برای تنظیم کشش با موتور سروو تنظیم کرد.
پایه صاف کردن پایه صاف کننده هادی 5 چرخ، OD چرخ صاف کننده هادی Ø60، تک شیار، با جعبه ابزار و قابل سفارشی سازی است.
نوع پیش گرمکن پیش گرم کن هادی برای سیم های مسی، پیش گرم کن هادی هوای گرم اجاق بسته، یا به عنوان پیش گرم کن مستقیم از نوع می تواند سفارشی شود.
قدرت پیش گرمکن هادی 3KVA 5KVA 8KVA 10KVA
خروجی مواد اکسترودر 20 کیلوگرم در ساعت 30 کیلوگرم در ساعت 40 کیلوگرم در ساعت 50 کیلوگرم در ساعت 60 کیلوگرم در ساعت 90 کیلوگرم در ساعت 130 کیلوگرم در ساعت 150 کیلوگرم در ساعت
قدرت اکسترودر 7.5 کیلو وات 11 کیلو وات 15 کیلووات 22 کیلو وات 30 کیلو وات 37 کیلو وات
پارامترهای پیچ L/D: 28:1، نسبت تراکم: پیچ دو رزوه PVC 2.7/پیچ تک رزوه PE 3.2/پیچ تک رزوه PP 3.2/پیچ تک رزوه PU 3.2 نسبت L/D 26:1 و مواد پیچ ​​38CrMoAlA ساخت چین است و قابل سفارشی سازی است.
نوع گرمایش حلقه‌های حرارتی آلومینیومی ریخته‌گری برای بدنه، حلقه‌های حرارتی مسی برای گردن، لوله‌های گرمایش کوارتز برای گیره‌ها/سرها/قالب‌های سر اکسترودر.
کنترل دما بدنه 3 گیره 1 گردن 1 سر 1 قالب 1 بدنه 4 گیره 1 گردن 1 سر 1 قالب 1
قدرت گرمایش 4 کیلو وات 6 کیلو وات 8 کیلو وات 9 کیلو وات 10 کیلو وات 14 کیلووات 18 کیلو وات 22 کیلو وات
خنک کننده بشکه فن سانتریفیوژ 3 قسمتی فن سانتریفیوژ 4 بخش
قیف خشک کن تغذیه 12 کیلوگرم 25 کیلوگرم 50 کیلوگرم
بشقاب لانه زنبوری این دستگاه از فولاد ضد زنگ 316 بدون آبکاری ساخته شده است. این یک ساختار جریان هدایت داخلی دارد، با سوراخ‌های جریان که توسط پخ‌هایی بدون گوشه‌های مرده به هم متصل شده‌اند. صفحه لانه زنبوری و فلنج با یک درزگیر مخروطی برای جلوگیری از نشتی مهر و موم شده است.
نوع سر سر اکسترودر متمرکز خودکار نوع U7، حرکت فشار یکنواخت دونده بیرونی با فشار کم شیار عمیق، می تواند با ساختارهای مختلف مانند تک لایه / دو لایه / نوار تزریق تک / نوار تزریق دوگانه و غیره، قابل تنظیم و نوع دیگر (قابل تنظیم میکرو مرکز خودکار) نیز سفارشی شود.
مارک سر سر دستگاه ساخت کشور چین است و قابل سفارشی سازی با برندهای دیگر مانند EUROTEK، UNITEK، EUROCAB و MICRODIA
گیره سر دو نیمه از یک گیره سر ماشین وجود دارد، با دو مجموعه بالا و پایین پیچ گیره میله به طور همزمان. یک آچار یک طرفه را می توان گنجاند و انواع دیگر گیره های سر دستگاه را می توان سفارشی کرد.
تسطیح سر با اتخاذ یک ساختار پین مکان یابی دوگانه فلنج سر، سطح ارتفاع سر برای مدت طولانی بدون تغییر باقی می ماند.

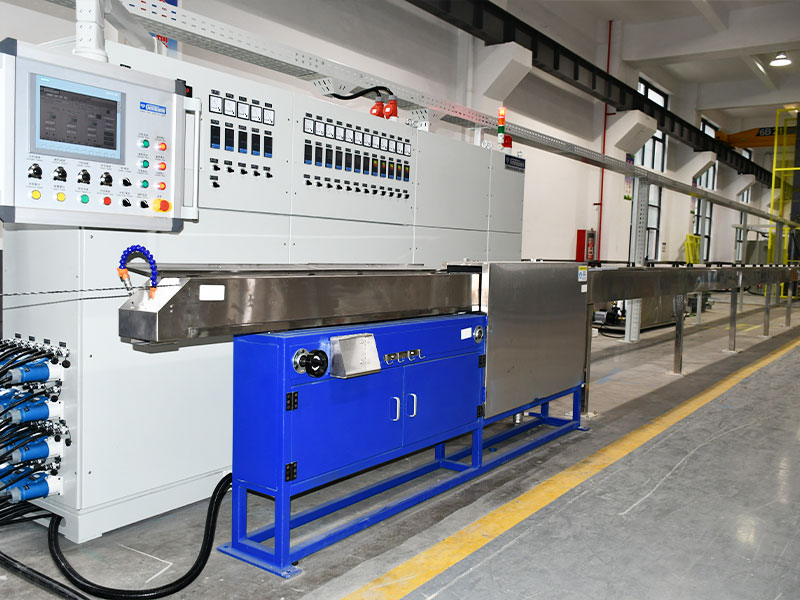

فلوم متحرک فلوم متحرک با دمای ثابت, self-circulating temperature tank. It is equipped with two 9KW heating pipes, and the entire tank is made of SUS304 material. The standard length of the small tank is 1250mm, and customization options are available.

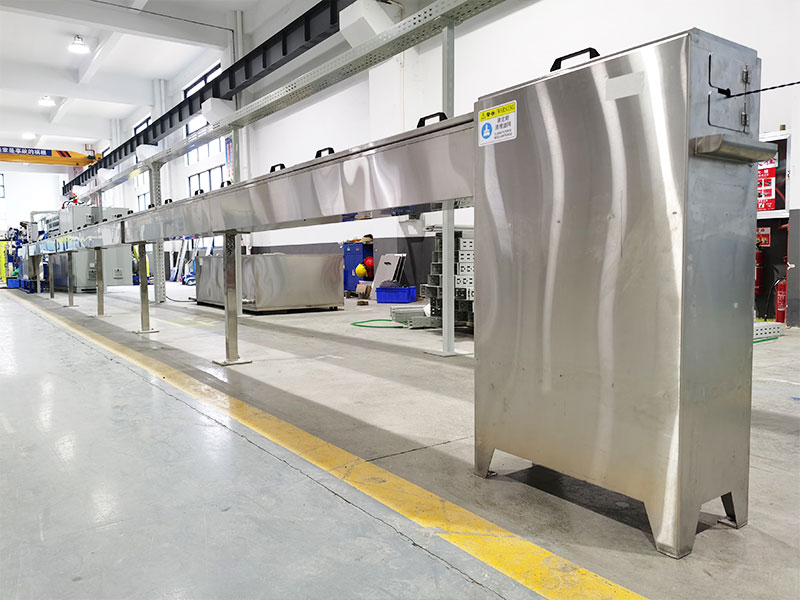

مخزن آب خنک کننده مخزن 5 متری تک لایه U شکل مخزن 10 متری تک لایه U شکل، سیستم خنک کننده آب در گردش، بدون چیلر آبی. کل مخزن از مواد SUS304 ساخته شده است. مخازن دو لایه U شکل یا W شکل برای سفارشی سازی در دسترس هستند.
نازل دمنده هوا با فشار بالا نازل دمنده از نوع برگردان، مواد POM، ساختار دوگانه دمنده، مجموعه در مخزن آب متحرک، مخزن آب خنک کننده، کاپستان، انواع دیگر نازل دمنده قابل سفارشی سازی است.
کاپستان type تسمه تک چرخ نوع 3 شیار چرخ تکه تکه کلاهک دو چرخ فولادی ضد زنگ تیتانیوم سبک و مقاوم در برابر سایش کلاهک دو چرخ آلومینیومی آند
کاپستان wheel diameter Ø375 آلیاژ تیتانیوم نوع دو چرخ Ø500 نوع دو چرخ
کاپستان power سروو موتور 3.7 جعبه دنده 3،7 سروو مائوتور
پایه کشش تجمع سیم پایه کشش انباشته سیم شیبدار، طول کل 12 متر، مسیر ورق فولادی، ماشین در حال اجرا سبک، 10 شیار × 9 شیار برای چرخ تجمع سیم، ظرفیت کل ذخیره سیم 200 متر است، کشش موتور سروو. انواع دیگر قابل تنظیم هستند.
قطر چرخ تجمع سیم Ø100 Ø150، قطر چرخ را می توان سفارشی کرد Ø180، قطر چرخ را می توان سفارشی کرد Ø250، قطر چرخ را می توان سفارشی کرد
شمارنده متر شمارنده نوع چرخ راهنما با دور چرخ متری 400 میلی متر. از یک رمزگذار برای تشخیص استفاده می کند و امکان تنظیم دقیق ضریب تصحیح متر را فراهم می کند. انواع دیگر دستگاه های شمارش کنتور موجود است. متر غلتکی فشار، با دور چرخ 500 میلی متر.
برداشت type برداشتن نوع شفت دو سر، نوع تغییر خودکار قرقره یا سایر دستگاه های برداشت سیم غیر شفت را می توان سفارشی کرد. نوع بدون شفت دو سر، بالابر برقی، سفت کننده پنوماتیک
برداشت reel spcification Ø200/300/Ø400 Ø300/Ø400/Ø500 Ø400/Ø500/Ø630 Ø500/Ø630/Ø800
برداشت power 2.2 کیلو وات 3.7 کیلووات 5.5 کیلو وات
برداشت wire arrangement سروو موتور 0.4 کیلووات برای چیدمان سیم

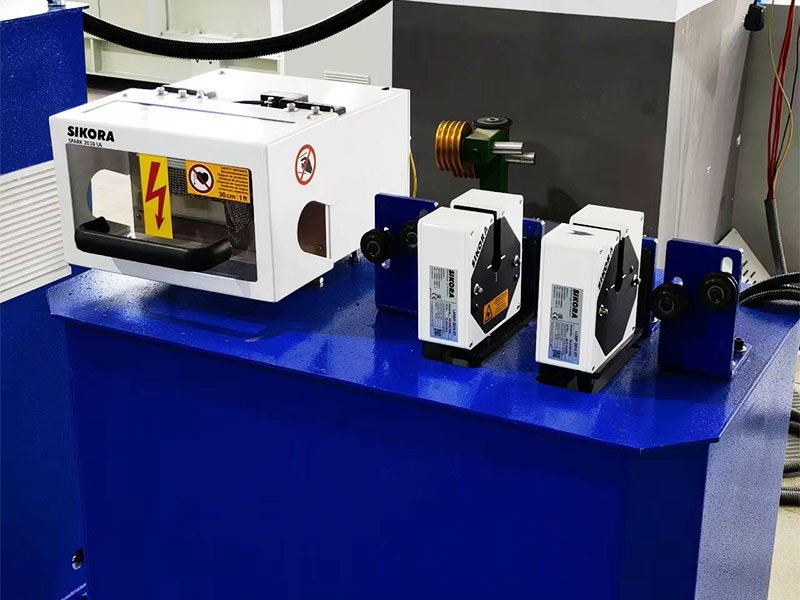

قطر سنج لیزری گیج قطر تک محور ساخت چین، دقت اندازه گیری 0.001، مارک های دیگر مانند SIKORA/ZUMBACH/PROTON/TAKIKAWA قابل سفارشی سازی است.
تستر جرقه با فرکانس بالا تستر جرقه فرکانس بالا ساخت چین، ولتاژ 0-15KV است، مارک های دیگر مانند CLINTON/SIKORA/PROTON را می توان سفارشی کرد.
جعبه کنترل برق کابینت برقی VICTOR با پوشش ضد شعله سازگار با محیط زیست، HMI WEINVIEW 10 اینچی، SIEMENS PLC، کلیدهای SCHEIDER، کنترل کننده دمای RKC. برندهای موتور و مبدل فرکانس قابل تنظیم هستند.
توان کل 38 کیلو وات 50 کیلو وات 65 کیلو وات 68 کیلووات 73 کیلو وات 85 کیلو وات 100 کیلو وات 125 کیلووات


موارد سفارشی اختیاری

کاپستان wire drop device کاپستان اکستروژن عایق سیم هسته بدون دستگاه قطره سیم را می توان برای اضافه کردن یکی سفارشی کرد.
تست فشار سنسورهای فشار یا شیرهای ایمنی ضد انفجار را می توان روی فلنج سر سفارشی کرد.
چاپگر چاپگرهای جوهر یا انواع دیگر را می توان سفارشی کرد.
دستگاه خلاء گیر استخراج خلاء در خط ورودی هدر را می توان سفارشی کرد.
سشوار هنگامی که دستگاه در اکستروژن با سرعت بالا است، خشک کن با راندمان بالا را می توان سفارشی کرد.
آشکارساز توده گزینه ای قابل تنظیم برای افزودن ویژگی های تشخیص توده به ابزار اندازه گیری بر روی قطر سنج مارک های چینی یا سفارشی کردن مارک های دیگر مانند SIKORA/ZUMBACH/PROTON/TAKIKAWA.
ظرفیت سنج استاتیک آب ظرفیت سنج استاتیک آب مانند BETA/SIKORA/ZUMBACH/PROTON/TAKIKAWA را می توان سفارشی کرد.
سنج خروج از مرکز سنج خروج از مرکز, such as BETA/SIKORA/ZUMBACH/PROTON/TAKIKAWA can be customized.
چیلر چیلر یا مخزن با لایه عایق را می توان سفارشی کرد.
برد الکترونیکی آویزان صفحه نمایش های الکترونیکی دو طرفه LED یا انواع دیگر پشتیبانی می شوند.
سیستم مدیریت فرمول هوشمند سیستم های مدیریت فرمول هوشمند را می توان سفارشی کرد و داده هایی مانند کشش برداشت، کشش خط ذخیره سازی، دمای پیش گرمایش، کنترل دمای میزبان، قطر اکستروژن، فاصله ردیف برداشت، مقادیر فشار هوا به PLC وارد می شود. از حالت ارتباط گذرگاه Profinet، پشتیبانی از اکتساب و واردات داده های MES، فرآیند تولید فراخوانی یک کلید، راه اندازی یک کلید، و محصولات هوشمند دیجیتالی استفاده می کند.
تجهیزات جانبی کمکی سایر لوازم جانبی یا سفارشی سازی های ویژه برای کل دستگاه را می توان سفارشی کرد.
سیم کشی برق پایه کابل بالای 2.5 متری، لوله های هوا، سیم سیگنال و کابل برق مرتب شده با عایق، ورودی سیم از بالای جعبه کنترل الکتریکی، روش های جایگزین قابل تنظیم.
استاندارد مقررات ایمنی مطابق با استانداردهای ایمنی CCC چین تولید می شود و برای مطابقت با استانداردهای ایمنی CE/CSA/UL قابل تنظیم است.
استانداردهای منبع تغذیه منبع تغذیه 3 فاز 380 ولت/50 هرتز، با ولتاژ و فرکانس قابل تنظیم برای کشورها و مناطق مختلف.




ویژگی های محصول

● بازده تولید بالا: طراحی بهینه پیچ، مقاوم در برابر سایش، نچسب، کروم بدون افتادن، پنهان شدن بدون چسب، تغییر رنگ سریع، سرعت خط بالا، بازده تولید بالا.

● طیف گسترده ای از برنامه های کاربردی: بسته به نوع مواد، می توان آن را به پیچ اکسترودر مربوطه مجهز کرد، که می تواند نوع گرادیان تک رشته، نوع جداسازی دو رشته ای BM و انواع دیگر پیچ ها را ارائه دهد.

● طراحی ضد نشت: ساختارهای آب بندی و موقعیت یابی منحصر به فرد تضمین می کند که فلنج مواد نشت نمی کند و سطح ارتفاع سر اکستروژن حتی برای استفاده طولانی مدت ثابت می ماند.

● کیفیت بالا: تمرکز محصولات سیم عایق ما بین 93٪ تا 97٪ است و قطر خارجی دارای تحمل 0.003 ± است.

● کنترل دقیق دما: در ± 1℃.

● کنترل هوشمند: ما سیستم‌های مدیریت هوشمند قابل تنظیمی را ارائه می‌کنیم که امکان دسترسی با یک کلیک به فرمول‌های SOP، آماده‌سازی و راه‌اندازی دستگاه با یک کلیک و عملیات هوشمند را فراهم می‌کند.

● نگهداری آسان: مشتریان خارج از چین می توانند استفاده از سیستم کنترل اتوبوس Profinet را سفارشی کنند که انتقال سیگنال سریع و کم تداخل را تضمین می کند. تا زمانی که یک شبکه ارتباطی در هر کشور یا منطقه ای وجود دارد، خدمات تشخیص عیب از راه دور، عیب یابی و تعمیر و نگهداری را می توان به سرعت اجرا کرد.
