دستگاه پیچش جفت پیچ سه گانه یکپارچه برای کابل شبکه Manufacturers

به لیست برگردید
دستگاه پیچش زوج سه گانه برای کابل شبکه

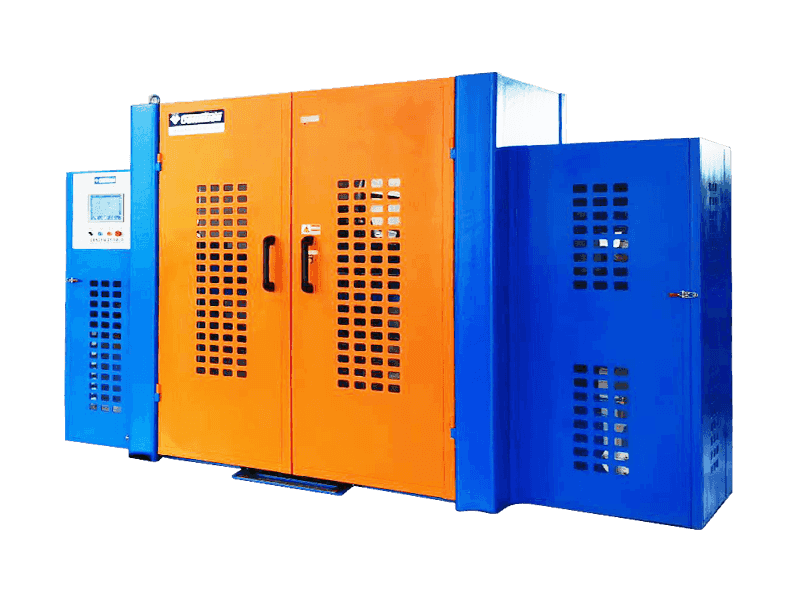

دستگاه پیچش جفت پیچ سه گانه یکپارچه برای کابل شبکه

دستگاه تاب سه گانه می تواند سه عملکرد را انجام دهد: چرخاندن تک، چرخاندن پشت و چرخش جفتی. کل دستگاه شامل یک قطعه چرخان برای پرداخت برگشت به عقب و بخش چرخان زوج است. بخش پرداخت و بخش برداشت از طراحی یکپارچه با لایه های بالایی و پایینی برای صرفه جویی در فضا استفاده می کنند. بخش‌های بازپرداخت بیرونی و داخلی در بازپرداخت چرخش برگشتی وجود دارد. بازپرداخت خارجی از طریق کمان زاویه چرخشی به سوراخ قالب سیمی منحرف از مرکز چرخش هدایت می شود و پرداخت داخلی مستقیماً به سوراخ دیگری در سمت متقارن قالب سیمی منحرف از مرکز چرخش بدون عبور از کمان زاویه هدایت می شود. کمان زاویه چرخش قالب سیمی را به چرخش سوق می دهد به طوری که دو سیم هسته در یک گام با 100 درصد بازپرداخت پیچ برگشتی به هم می پیچند تا اولین گام را تشکیل دهند. سیم های پیچ خورده سپس برای دومین و سومین بار چرخاندن وارد کمان پیچش می شوند تا به عملکرد چرخش سه گانه دست یابند. دستگاه تاب سه گانه دارای راندمان بالا و گام دقیق است و برای فرآیند پیچش هسته شبکه CAT5/CAT5E/CAT6 بسیار مناسب است.

استعلام +
PREV：محصول قبلی وجود ندارد
بعدی：محصول بعدی وجود ندارد
Product Details

اجزاء

● Ø500 پورتال گهواره بدون شفت فعال پرداخت در داخل کمان رشته 1 واحد
● Ø500 بازپرداخت فعال بدون شفت در خارج از کمان رشته 1 واحد
● Ø500 دو پیچ تنش ثابت جفت پیچنده 1 واحد
● سیستم کنترل 1 واحد
● تجهیزات جانبی جانبی را می توان سفارشی کرد.


مشخصات فنی

ساختار پرداخت یک سر بازپرداخت فعال بدون محور گهواره در داخل کمان بندکشی یک سر بازپرداخت فعال بدون شفت در خارج از کمان بندکشی
ساختار برداشت گهواره پورتال افقی برداشت بدون شفت، جفت پیچش دو گامی کمان.

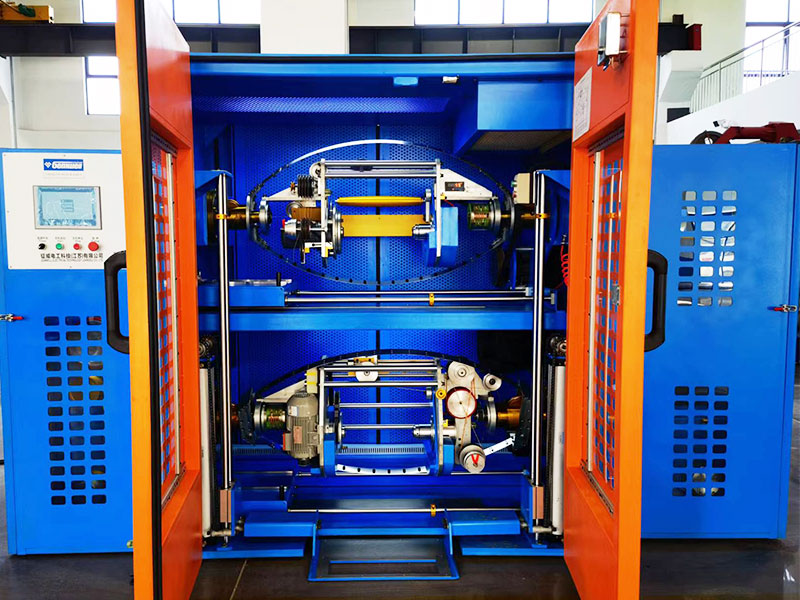

ساختار کلی دستگاه ساختار یکپارچه بالا و پایین. بازپرداخت فعال بدون شفت کربل دروازه ای در قسمت بالایی دستگاه inteagted قرار می گیرد. پرداخت فعال بدون شفت در قسمت سمت راست قرار می گیرد. گیره گیر در قسمت پایینی دستگاه یکپارچه قرار می گیرد.
نوع سیم مناسب عمدتا برای کابل شبکه CAT5، CAT5E، CAT6A و غیره استفاده می شود.
مشخصات سیم هسته محدوده: Ø0.6-1.2mm، فراتر از این محدوده، می تواند سفارشی شود
قطر خارجی سیم رشته ای محدوده: Ø1.2-2.5mm، فراتر از این محدوده می تواند سفارشی شود.
بندکشی اندازه استاندارد OD قالب 25 است
روش چرخش پشت دستیابی به پیچ و تاب یا پیش پیچش، چرخش به این معنی است که کمان های دستگاه پرداخت و جفت پیچش در جهت مخالف می چرخند. پیش تاب به همان جهت چرخش دستگاه پرداخت و پیچش زوج اشاره دارد و می تواند روی صفحه لمسی انتخاب شود.
نسبت پیچش/پیش پیچش 0-100٪، قابل تنظیم مداوم و بدون گام، تنظیم بر روی صفحه نمایش لمسی، کنترل خودکار PLC، ردیابی خودکار سرعت چرخش / چرخش عقب. با نرخ پیچش 33 درصد، یک زمین تک در هنگام بازده تشکیل می شود، در حالی که دو زمین در هنگام برخاستن از زمین تشکیل می شود. بنابراین، تعداد کل زمین سه است.
جهت رشته S/Z
سرعت چرخش پرداخت MAX1800 RPM (بدون بار).
سرعت واقعی راه اندازی با توجه به الزامات درجه های مختلف سیم تنظیم می شود.
سرعت چرخش برداشت MAX1800RPM/5400TPM (بدون بار).
سرعت واقعی راه اندازی با توجه به الزامات درجه های مختلف سیم تنظیم می شود.
محدوده سرعت سیم فرمول محاسبه سرعت خط: سرعت کمان پیچ x 3 x گام / 1000 = متر در دقیقه. حداکثر سرعت مجاز 100 متر در دقیقه است.
زمین پیچ خورده سیم محدوده بهینه: 5.0-30.0 میلی متر، دقیق تا یک رقم اعشار، با سطح قابل تنظیم مداوم، قابل انتخاب روی صفحه لمسی.
دقت پیچ دقت گام ± 0.3 میلی متر در طول تولید با سرعت ثابت، ± 0.5 میلی متر در هنگام راه اندازی/خاموش شدن.
مواد کمان رشته ماده استاندارد مورد استفاده یک نوار فولادی 65Mn با چشمک های سرامیکی است که می تواند به یک کمان سبک وزن فیبر کربن سفارشی شود.
قدرت کمان پرداختی پیکربندی استاندارد 5.5 کیلووات است موتور اینورتر که می تواند برای موتورهای سروو نیز سفارشی شود.
قدرت کمان برداشتن پیکربندی استاندارد 5.5 کیلووات است inverter motor, which can also be customized for servo motors.
ترمز تعظیمی ترمزهای الکترومغناطیسی
نوع کاپستان یک کلاهک دو چرخ در گهواره پورتال تعبیه شده است تا جابجا شود
قطر چرخ کاپستان Ø185، غلتک کاپستان آلومینیومی با روکش لاستیکی 5 شیار، غلتک رانده آلومینیومی 5 شیار.
قدرت کاپستان پیکربندی استاندارد یک موتور اینورتر 1.5 کیلوواتی است که می تواند برای موتور سروو نیز سفارشی شود.
مشخصات پرداخت چرخ ابزار Ø500 ABS.
مشخصات برداشت چرخ ابزار Ø500 ABS. 630 take-up wheels can be customized.
سوراخ داخلی قرقره استاندارد Ø56 میلی متر است، اندازه های دیگر را می توان سفارشی کرد.
بلند کردن اسپیندل قرقره قرقره بالابر برقی، بارگیری و تخلیه اسکیت برد.
روش سفت کردن قرقره قرقره محکم کننده مجموعه سیلندر الاستیک قوی، نیروی سفت کننده> 200 کیلوگرم، با محافظ خود قفل، قرقره آزاد کننده پنوماتیک
وزن بارگیری قرقره حداکثر 300 کیلوگرم
قدرت قرقره پرداخت پیکربندی استاندارد یک موتور کاهنده دنده 2-0.75KW است که می تواند برای موتور سروو نیز سفارشی شود.
قدرت قرقره جذب پیکربندی استاندارد یک موتور کاهنده دنده 0.75 کیلووات است که می تواند برای موتور سروو نیز سفارشی شود.
آرایش موقعیت سیم برداشت استاندارد 30 واحد شفت تراورس میله ای صیقلی است که می تواند برای ردیف های کنترل کننده حرکت سروو سفارشی شود.
تشخیص فرسودگی مواد بازده هشدار و توقف خودکار زمانی که سیم هسته در شرف تمام شدن است/آلارم و توقف خودکار هنگام قطع شدن سیم.
از نوع تنش استاندارد تنظیم کشش با جابجایی یا اضافه کردن وزنه های متعادل است، PID سرعت پرداخت یا برداشت را کنترل می کند یا آن را برای تنظیم کشش با موتور سروو سفارشی می کند.
محدوده تنش پرداختی 3N-30N/0.3kg-3kg/300g-3000g
محدوده کشش برداشت 5N-50N/0.5kg-5kg/500g-5000g
دقت کشش ± 25 گرم
نمایشگر کششی سنسور فشار نمایشگر دیجیتال نوع ارتباطی، زنگ هشدار بیش از حد تنش و خاموش شدن خودکار.
مدیریت فرمول یک سیستم مدیریت فرمولاسیون سفارشی داده هایی مانند کشش، دما، قطر بیرونی، گام، S/Z، فاصله سیم پیچی سیم و فشار هوا را قادر می سازد تا به PLC وارد شوند و از جمع آوری داده ها و واردات برای تولید دیجیتال پشتیبانی کنند.
حفاظت ایمنی تشخیص و پیش بینی خودکار دما / لرزش / نویز / فشار را می توان با توجه به طراحی استاندارد CE / CSA / UL سفارشی کرد.
تشخیص جرقه می توان آن را برای اضافه کردن یک تست کننده جرقه سفارشی کرد
استانداردهای قدرت استاندارد 3 فاز 380V/50Hz است و منبع تغذیه را می توان برای کشورها و مناطق مختلف سفارشی کرد.
نرم افزار هوشمند قابل تنظیم برای افزودن نرم افزار "بهترین سرعت تولید عملکرد تطبیق خودکار"، برای دستیابی به راندمان تولید و کیفیت محصول در همان زمان.
دستگاه سیم هسته روی روغن یک دستگاه روغن کاری سیم هسته را می توان سفارشی و اضافه کرد. سیم هسته عایق با یک روغن روان کننده فرار پوشانده شده است تا اصطکاک را در طول چرخش جفت سیم کاهش دهد.




ویژگی های محصول

● سرعت سریع: جعبه دوک بدون استرس و بازپخت است، بادوام است و تغییر شکل نمی دهد. کمان زاویه رشته چرخشی به صورت ایستا متعادل و به صورت پویا برای آزمایش و اصلاح متعادل است. لرزش کمی دارد و صدای کمی دارد. اسپیندل در طول عملیات طولانی مدت با سرعت بالا و پیوسته گرما تولید نمی کند و سرعت چرخش اسپیندل سریع است.

● فضای کمتر اشغال شده: این یک ساختار یکپارچه را اتخاذ می کند، که در مقایسه با دستگاه چرخاندن جفت چرخشی پشتی نوع تقسیم شده، بیش از 50٪ از اشغال را صرفه جویی می کند.

● مصرف کم انرژی: انرژی الکتریکی را می توان بیش از 50٪ در مقایسه با دستگاه چرخاندن جفت چرخان پشتی سنتی صرفه جویی کرد.

● تنش پایدار: سروو موتور را می توان به عنوان عنصر تنش سفارشی کرد. پس از تنظیم کل کشش برداشت، کشش پرداخت دو سیم هسته به طور هوشمند محاسبه می شود. همچنین امکان کنترل دقیق سرعت پرداخت و برداشت توسط کنترلر حرکت سروو را فراهم می کند، بنابراین تنش پایدار را به دست می آورد.

● گام دقیق: جهان منحصراً "مکانیسم انتقال دقیق نیروی خارجی و کاپستان داخلی"، از انتقال مکانیکی پیچیده برای انتقال نیروی موتور خارج از کمان پیچ خورده به چرخ کاپستان در داخل استفاده می کند. با تنظیم کاپستان اصلی به عنوان معیار حرکت، کنترل‌کننده‌های حرکتی سروو را هم برای کمان چرخشی و هم برای کاپست اصلی انتخاب کنید تا کنترل حرکت زنجیره‌ای دقیق انجام شود و گام دقیق در هر سرعتی به دست آورید.

● صرفه جویی در نیروی کار: مجهز به یک رزوه انعطاف پذیر، می تواند به آرامی از طریق گره چرخشی کمان زاویه عبور کند و نخ زنی را می توان در 1 دقیقه کامل کرد. سیم را می توان در جهت معکوس با استفاده از صفحه کنترل خارج کرد و در کار صرفه جویی کرد.

● هوشمند: مدیریت دستور غذا، بازیابی دستور العمل SOP با یک کلیک، آماده سازی راه اندازی با یک کلیک، شروع با یک کلیک؛ بازخورد دینامیک گام پیچش، نسبت چرخش به عقب،  تشخیص عیب/تشخیص قطع اتصال/توقف زمانی که متر می‌رسد، پنل کنترل هوشمند

● میزان خرابی پایین: اجزای کنترل الکتریکی در کمان زاویه رشته همگی بر روی پایه نصب می شوند و تمام سیگنال ها به صورت الکتریکی حلقه بسته در داخل کمان رشته دار کنترل می شوند. حلقه جمع کننده برس کربن برای جلوگیری از تماس ضعیف، تداخل و میزان خرابی پایین، تنها برق سه فاز را به داخل کمان زاویه رشته بدون ارسال سیگنال ارائه می دهد.

● نگهداری آسان: مشتریان خارج از چین می توانند برای به دست آوردن کنترل اتوبوس Profinet که انتقال سریع سیگنال و تداخل کم را تضمین می کند، سفارشی سازی کنند.

عیب یابی و تعمیر و نگهداری بدون توجه به موقعیت مکانی دستگاه در هر کشور یا منطقه ای در سراسر جهان در دسترس است، تا زمانی که یک شبکه ارتباطی وجود داشته باشد، پس از آن خدمات تشخیص عیب از راه دور، عیب یابی و تعمیر و نگهداری به سرعت ارائه می شود.
