صفحه اصلی / محصول / دستگاه اکستروژن عایق سیم / خط اکستروژن عایق سیم با دمای بالا / خط اکستروژن سیم هسته با دمای بالا FEP/PFA/ETFE/PEEK/PA

خط اکستروژن سیم هسته با دمای بالا FEP/PFA/ETFE/PEEK/PA Manufacturers

به لیست برگردید
خط اکستروژن عایق سیم با دمای بالا

خط اکستروژن سیم هسته با دمای بالا FEP/PFA/ETFE/PEEK/PA

خط اکستروژن سیم هسته با دمای بالا FEP/PFA/ETFE/PEEK/PA یک تجهیزات غیر استاندارد با سفارشی سازی است. مدل اصلی به طور کلی 20-50 میلی متر است. برای اکستروژن عایق سیم های الکترونیکی، سیم های سیگنال، سیم های با دمای بالا و غیره مناسب است. مواد فوق به فولاد کربنی بسیار خورنده هستند. لوله پیچ ماشین اصلی را نمی توان از بشکه های پیچ معمولی ساخت. به طور کلی، از مواد چینی GH113 ساخته شده است که دارای مقاومت در برابر خوردگی عالی، هزینه کم، اما با استحکام کم، مقاومت در برابر سایش ضعیف و دوام ضعیف است. همچنین می توان از بشکه ریخته گری گریز از مرکز اینکونل با پیچ Hastelloy C276 استفاده کرد که با هزینه بسیار بالا دارای مقاومت در برابر خوردگی و مقاومت در برابر سایش مطلوب می باشد. از آنجایی که تفلون یک ماده کریستالی است، هنگامی که به دمای نقطه ذوب خود می رسد با سیالیت خوب و خواص مقاومت کم، بلافاصله ذوب می شود. با این حال، هنگامی که با شرایط سرد مواجه می شود و سیالیت ضعیفی دارد، به راحتی متبلور می شود. بنابراین، عملکرد حفظ حرارت اکسترودر اصلی بسیار مهم است و باید اطمینان حاصل شود که دما در 400 درجه سانتیگراد باقی می ماند. در شرایط دمای بالا، دمای تمام قسمت‌هایی که مواد در آن جریان می‌یابد در ± 2-1 درجه سانتیگراد کنترل می‌شود تا حالت ذوب خوب و سیالیت تفلون حفظ شود. اکسترودرهای عایق شده با هسته تفلون با دمای بالا دارای ویژگی های زیر هستند: بشکه پیچ در برابر خوردگی و مقاوم در برابر سایش است، دارای حفظ حرارتی خوب، کنترل دقیق دما، سیالیت خوب کانال جریان سر دستگاه بدون علامت بسته شدن قالب، تمرکز بالای سر دستگاه، قطر سیم صاف و پایدار با سطح سیم صاف و بدون تحمل سطح سیم صاف و بدون تحمل پارگی سیم است. تنش شرکت ما می تواند از سفارشی سازی شخصی با توجه به نیازهای کاربر پشتیبانی کند. از نظر سخت افزاری، ما می توانیم انواع مدل ها و برندهای لوازم جانبی اصلی را برای انتخاب کاربران ارائه دهیم. از نظر نرم افزار کنترل الکتریکی نیز می توانیم روش های کنترل الکتریکی اقتصادی و کاربردی و یا پیشرفته را ارائه دهیم. با توجه به تنظیمات کلی متفاوت، قیمت این دستگاه نیز بسیار متفاوت است. بنابراین، عامل اصلی تعیین کننده قیمت این دستگاه، موقعیت یابی سطح پیکربندی محصول کاربر است. علاوه بر این، از آنجایی که این محصول یک تجهیزات سفارشی غیر استاندارد است که تنها تعداد کمی تولید می کند، طراحی، ساخت، نصب و رفع اشکال زمان بیشتری می برد. کاربران باید چرخه های تدارکات کافی را برای دستیابی به تحویل کامل محصول رزرو کنند.

استعلام +
PREV：محصول قبلی وجود ندارد
بعدی：محصول بعدی وجود ندارد
Product Details

اجزاء

● پایه پرداخت
● پایه صاف کردن
● اکسترودر اصلی
● سر اکسترودر
● دستگاه خشک کن مواد
● ثابت فلوم متحرک دما
● مخزن آب خنک کننده
● نازل دمنده هوا
● کاپستان
● پایه تجمع سیم
● شمارنده متر
● قطر سنج لیزری
● تستر جرقه با فرکانس بالا
● برداشت
● جعبه کنترل برق
● موارد زیر گزینه های سفارشی هستند
● پیش گرمکن
● دستگاه تزریق
● چاپگر
● شیر تخلیه مواد BY-PASS
● دستگاه وکیوم
● خشک کن قیف تغذیه
● آشکارساز توده
● خازن های الکترواستاتیک آب
● سنج خروج از مرکز
● بیلبورد الکترونیکی
● سایر تجهیزات جانبی جانبی را می توان سفارشی و اضافه کرد.

مشخصات فنی

پارامترهای فنی اصلی 18 نوع 23 نوع نوع 30 35 نوع 40 نوع 45 نوع نوع 50 نوع 60
نوع سیم مناسب مناسب برای سیم با دمای بالا، سیم کواکسیال، سیم سیگنال، سیم فرکانس بالا، کابل داده، سیم الکترونیکی UL، سیم کشی ساختمان BV/BVR، سیم برق، سیم خودرو و سایر سیم های اکستروژن عایق هسته جامد هادی سیم مسی
محدوده هادی برای استاندارد ایالات متحده AWG46-36 AWG42-34 AWG36-26 AWG34-22 AWG32-20 AWG30-18 AWG28-14 AWG26-10
محدوده قطر هادی Ø0.041-0.127mm Ø0.064-0.16mm Ø0.13-0.40mm Ø0.16-0.65mm Ø0.20-0.81mm Ø0.25-1.02mm Ø0.32-1.63mm Ø0.40-2.59mm
محدوده ناحیه هادی 0.0013-0.0127m㎡ 0.0032-0.0201m㎡ 0.01-0.15 متر㎡ 0.02-0.35m㎡ 0.03-0.75 متر㎡ 0.1-1.5 متر 0.2-2.5 متر 0.5-6.0m㎡
قطر بیرونی اکستروژن Ø0.12-0.3mm Ø0.18-0.6mm Ø0.3-1.0mm Ø0.4-1.3mm Ø0.5-1.8mm Ø0.7-2.3mm Ø0.8-2.8mm Ø1.2-3.8mm
محدوده سرعت سیم 5-80 متر در دقیقه 5-80 متر در دقیقه 10-100 متر در دقیقه 12-120 متر در دقیقه 15-150 متر در دقیقه 15-150 متر در دقیقه 15-150 متر در دقیقه 15-150 متر در دقیقه

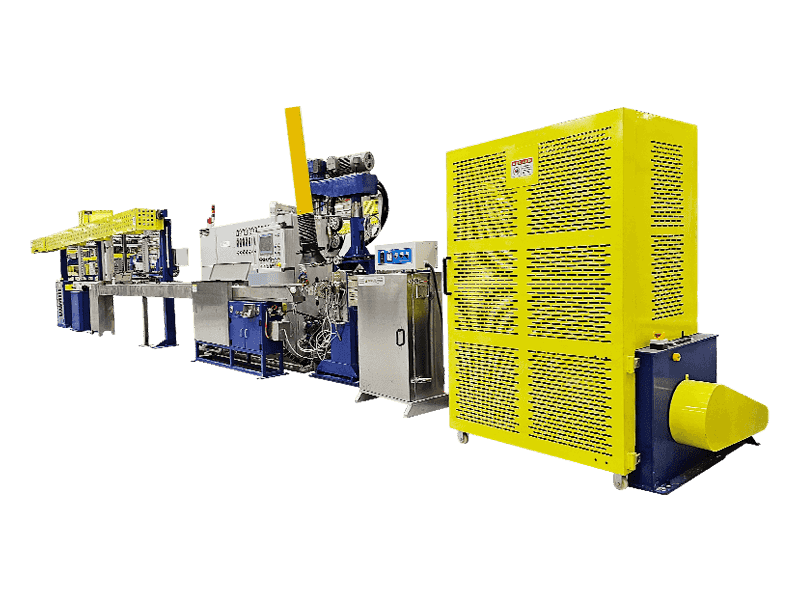

ساختار ماشین سر اکسترودر را به عنوان محور مرکزی در نظر بگیرید، تمام قطعات از پرداخت تا برداشت به صورت خطی توزیع شده اند. خط اکستروژن استاندارد دارای ارتفاع مرکزی 1 متر و طول کل 20-25 متر است.
نوع پرداخت پایه پرداخت قدرت فیبر نوری نوع شفت پایه پرداخت قدرت بدون شفت، بالابر برقی، سفت پنوماتیک، انواع دیگر مانند پرداخت نوع شفت، پرداخت نوع کشش اصطکاک و سایر پایه های پرداخت توان نیز قابل سفارشی سازی هستند.
مشخصات پرداخت Ø100/250 Ø200/300 Ø300/Ø400/Ø500 Ø400/Ø500/Ø630
قدرت پرداخت 0.75 کیلو وات 2.2 کیلو وات 3.7 کیلووات 5.5 کیلو وات
نوع تنش پرداختی برای تنظیم کشش بلوک‌های وزنه تعادل را جابه‌جا یا اضافه/حذف کنید و همچنین می‌توان آن را برای تنظیم کشش با موتور سروو تنظیم کرد.
پایه صاف کردن نه قاب صاف کننده هادی 5 چرخ چرخ صاف کننده هادی OD Ø60 تک شیار با جعبه ابزار می باشد.
نوع پیش گرمکن چرخ های چندگانه هدایت مستقیم از طریق پیش گرم کن اجاق گاز گردش هوای گرم بسته، پیش گرم کن سیم مسی نوع هدایت را می توان سفارشی کرد.
سرعت چرخش اکسترودر حداکثر 40 دور در دقیقه حداکثر 60 دور در دقیقه
خروجی مواد اکسترودر 4 کیلوگرم در ساعت 7 کیلوگرم در ساعت 12 کیلوگرم در ساعت 18 کیلوگرم در ساعت 25 کیلوگرم در ساعت 30 کیلوگرم در ساعت 38 کیلوگرم در ساعت 60 کیلوگرم در ساعت
قدرت اکسترودر 5.5 کیلو وات 7.5 کیلو وات 11 کیلو وات 15 کیلووات 22 کیلو وات
پارامترهای پیچ نسبت L/D 25:1، نسبت تراکم 3.2-3.6، پیچ‌های FEP/PFA/ETFE و بشکه‌های GH113، بشکه‌های ریخته‌گری گریز از مرکز Inconel و پیچ‌های Hastelloy C276 قابل سفارشی‌سازی هستند. پیچ ها و بشکه های PEEK/PA از 38CrMoAlA ساخته شده اند.
نوع گرمایش بدنه ماشین حلقه گرمایش مسی ریخته گری است، گردن حلقه گرمایش مسی است، گیره/سر/قالب سر اکسترودر صفحه گرمایش مسی ریخته گری است، نوع گرمایش دیگر را می توان سفارشی کرد.
کنترل دما بدنه 3 گیره 1 گردن 1 سر 1 قالب 1 بدنه 4 گیره 1 گردن 1 سر 1 قالب 1
قدرت گرمایش 4 کیلو وات 5 کیلو وات 6 کیلو وات 8 کیلو وات 10 کیلو وات 12 کیلو وات 15 کیلووات 18 کیلو وات
خنک کننده بشکه فن سانتریفیوژ 3 قسمتی فن سانتریفیوژ 4 بخش
خشک کن قیف تغذیه 12 کیلوگرم 25 کیلوگرم 50 کیلوگرم
بشقاب لانه زنبوری مواد Hastelloy C276 برای FEP/PFA/ETFE، 38CrMoAlA برای PEEK/PA. ساختار جریان گرا داخلی، سوراخ های جریانی که از طریق سوراخ پخ به یکدیگر متصل شده اند، بدون بن بست، صفحه لانه زنبوری و فلنج با آب بندی مخروطی، بدون نشتی چسب

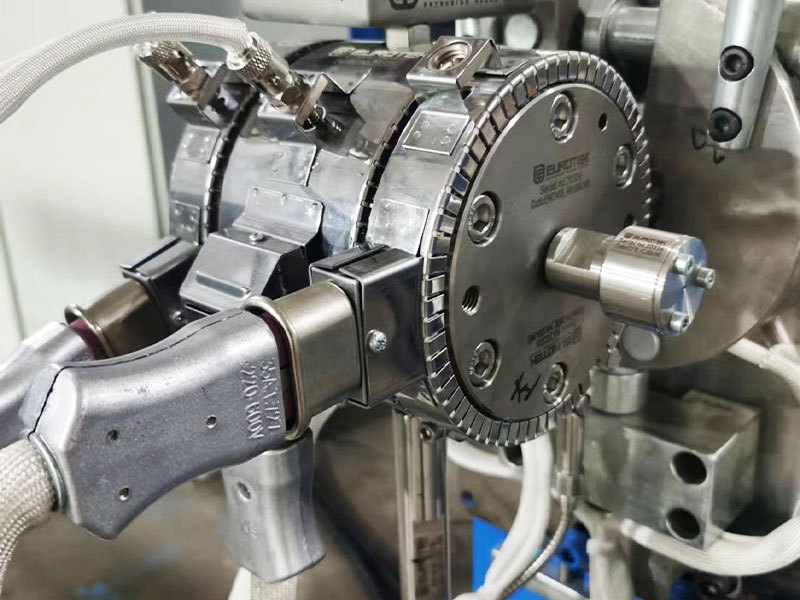

نوع سر سر مرکزی خودکار نوع U7، حرکت فشار یکنواخت دونده بیرونی، می تواند با ساختارهای مختلف مانند تک لایه / دو لایه / نوار تزریق تک / نوار تزریق دوگانه و غیره سفارشی شود، و سر اکسترودر نوع قابل تنظیم یا (تنظیم میکرو مرکز خودکار) نیز می تواند سفارشی شود.
مارک سر سر اکسترودر ساخت چین، GH113 برای مواد FEP/PFA/ETFE، SKD61 برای مواد PEEK/PA. قابل سفارشی سازی با مارک های دیگر، مانند: EUROTEK/UNITEK/EUROCAB/MICRODIA
گیره سر دو نیمه از یک گیره سر ماشین وجود دارد، با دو مجموعه بالا و پایین پیچ گیره میله به طور همزمان. یک آچار یک طرفه را می توان گنجاند و سایر مواد یا انواع گیره های سر دستگاه را می توان سفارشی کرد.
تسطیح سر با اتخاذ یک ساختار پین مکان یابی دوگانه فلنج سر، سطح ارتفاع سر برای مدت طولانی بدون تغییر باقی می ماند.
دستگاه وکیوم دستگاه خلاء فشار منفی، درگاه پمپاژ هوا در ورودی هدر نصب شده است، واحدهای پمپاژ هوا یا انواع دیگر در دسترس هستند
فلوم متحرک ثابت temperature movable flume, self-circulating temperature tank. It is equipped with two 9KW heating pipes, and the entire tank is made of SUS304 material. The standard length of the small tank is 1250mm, and customization options are available.
مخزن آب خنک کننده مخزن 5 متری تک لایه U شکل، سیستم خنک کننده آب در گردش، بدون چیلر آبی. کل مخزن از مواد SUS304 ساخته شده است. سفارشی سازی در دسترس است.
نازل دمنده هوا با فشار بالا نازل دمنده از نوع برگردان، مواد POM، ساختار دوگانه دمنده، مجموعه در مخزن آب متحرک، مخزن آب خنک کننده، کاپستان، انواع دیگر نازل دمنده قابل سفارشی سازی است.
کاپستان type تسمه تک چرخ نوع 3 شیار چرخ تکه تکه کلاهک دو چرخ فولادی ضد زنگ تیتانیوم سبک و مقاوم در برابر سایش
کاپستان wheel diameter Ø375 نوع تسمه تک چرخ Ø375 نوع دو چرخ آلیاژ تیتانیوم با استحکام بالا، مشخصات قطر چرخ را می توان سفارشی کرد.
کاپستان power 3.7 کیلووات servo motor gear box 3.7 کیلووات servo motor
پایه کشش تجمع سیم پایه کشش انباشته سیم شیبدار، طول کل 9 متر، مسیر ورق فولادی، ماشین در حال اجرا سبک، 10 شیار × 9 شیار برای چرخ تجمع سیم، ظرفیت کل ذخیره سیم 150 متر است، کشش موتور سروو. انواع دیگر قابل تنظیم هستند.
قطر چرخ تجمع سیم Ø80 Ø100، قطر چرخ را می توان سفارشی کرد Ø150، قطر چرخ را می توان سفارشی کرد Ø180، قطر چرخ را می توان سفارشی کرد
شمارنده متر شمارنده نوع چرخ راهنما با دور چرخ متری 400 میلی متر. از یک رمزگذار برای تشخیص استفاده می کند و امکان تنظیم دقیق ضریب تصحیح متر را فراهم می کند. انواع دیگر دستگاه های شمارش کنتور موجود است.
برداشت type برداشتن نوع شفت دو سر، نوع تغییر خودکار قرقره یا سایر دستگاه های برداشت سیم غیر شفت را می توان سفارشی کرد.
برداشت reel spcification Ø100/Ø200/Ø300 Ø200/Ø300/Ø400 Ø300/Ø400/Ø500/Ø630
برداشت power 0.75 کیلو وات 2.2 کیلو وات 3.7 کیلووات
برداشت wire arrangement سروو موتور 0.4 کیلووات برای چیدمان سیم

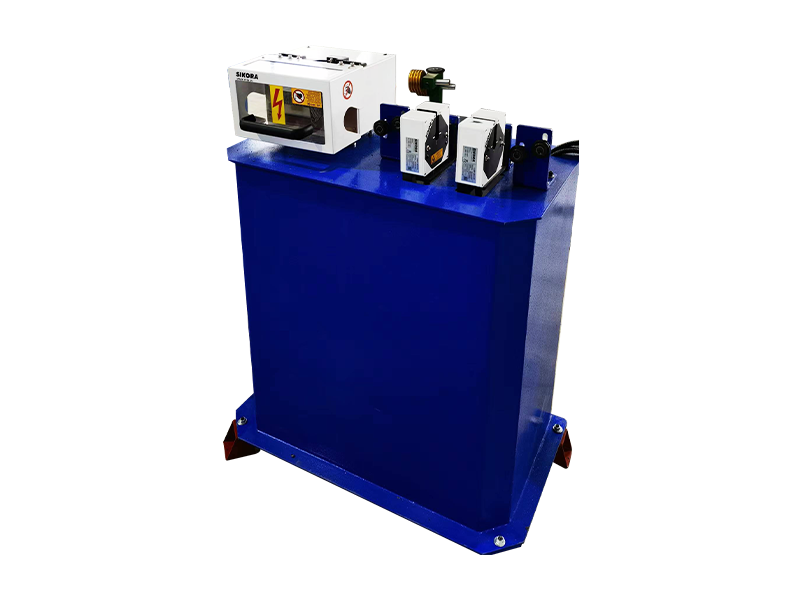

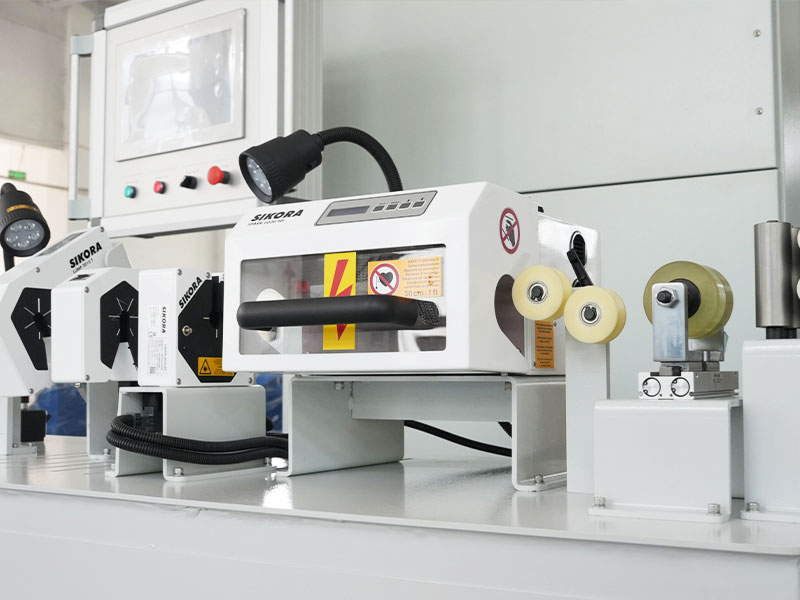

قطر سنج لیزری گیج قطر سیم ساخت چین، دقت اندازه گیری 0.0001 یا 0.001 است، مارک های دیگر مانند SIKORA/ZUMBACH/PROTON/TAKIKAWA و غیره قابل تنظیم هستند.
تستر جرقه با فرکانس بالا تستر جرقه با فرکانس بالا نوع مهره ای ساخته شده در چین، ولتاژ 0-15 کیلو ولت است، مارک های دیگر مانند CLINTON/SIKORA/PROTON را می توان سفارشی کرد.
جعبه کنترل برق کابینت برقی VICTOR با پوشش ضد شعله سازگار با محیط زیست، HMI WEINVIEW 10 اینچی، SIEMENS PLC، کلیدهای SCHEIDER، کنترل کننده دمای RKC. برندهای موتور و مبدل فرکانس قابل تنظیم هستند.
توان کل (بدون احتساب دستگاه خط کش) 32 کیلو وات 35 کیلو وات 42 کیلو وات 45 کیلو وات 60 کیلو وات 70 کیلو وات 75 کیلو وات 80 کیلو وات



موارد سفارشی سازی اختیاری

کاپستان wire drop device کاپستان اکستروژن عایق سیم هسته بدون دستگاه قطره سیم را می توان برای اضافه کردن یکی سفارشی کرد.
دستگاه تزریق نواری دستگاه تزریق نواری را می توان سفارشی کرد.
تست فشار سنسورهای فشار یا شیرهای ایمنی ضد انفجار را می توان روی فلنج سر سفارشی کرد.
دستگاه کرونا و امکانات پخت ماشین آلات تاج درمانی سطحی، تجهیزات پخت یا سایر انواع درمان سطحی را می توان سفارشی کرد.
چاپگر چاپگر or other types can be customized.
سشوار هنگامی که دستگاه در اکستروژن با سرعت بالا است، خشک کن با راندمان بالا را می توان سفارشی کرد.
آشکارساز توده گزینه ای قابل تنظیم برای افزودن ویژگی های تشخیص توده به ابزار اندازه گیری بر روی قطر سنج مارک های چینی یا سفارشی کردن مارک های دیگر مانند SIKORA/ZUMBACH/PROTON/TAKIKAWA.
ظرفیت سنج استاتیک آب ظرفیت سنج استاتیک آب مانند BETA/SIKORA/ZUMBACH/PROTON/TAKIKAWA را می توان سفارشی کرد.
سنج خروج از مرکز سنج خروج از مرکز, such as BETA/SIKORA/ZUMBACH/PROTON/TAKIKAWA can be customized.
چیلر چیلر یا مخزن با لایه عایق را می توان سفارشی کرد.
برد الکترونیکی آویزان صفحه نمایش های الکترونیکی دو طرفه LED یا انواع دیگر پشتیبانی می شوند.
سیستم مدیریت فرمول هوشمند سیستم های مدیریت فرمول هوشمند را می توان سفارشی کرد و داده هایی مانند کشش برداشت، کشش خط ذخیره سازی، دمای پیش گرمایش، کنترل دمای میزبان، قطر اکستروژن، فاصله ردیف برداشت، مقادیر فشار هوا به PLC وارد می شود. از حالت ارتباط گذرگاه Profinet، پشتیبانی از اکتساب و واردات داده های MES، فرآیند تولید فراخوانی یک کلید، راه اندازی یک کلید، و محصولات هوشمند دیجیتالی استفاده می کند.
تجهیزات جانبی کمکی سایر لوازم جانبی یا سفارشی سازی های ویژه برای کل دستگاه را می توان سفارشی کرد.
سیم کشی برق پایه کابل بالای 2.5 متری، لوله های هوا، سیم سیگنال و کابل برق مرتب شده با عایق، ورودی سیم از بالای جعبه کنترل الکتریکی، روش های جایگزین قابل تنظیم.
استاندارد مقررات ایمنی مطابق با استانداردهای ایمنی CCC چین تولید می شود و برای مطابقت با استانداردهای ایمنی CE/CSA/UL قابل تنظیم است.
استانداردهای منبع تغذیه منبع تغذیه 3 فاز 380 ولت/50 هرتز، با ولتاژ و فرکانس قابل تنظیم برای کشورها و مناطق مختلف.




ویژگی های محصول

● طیف گسترده ای از برنامه های کاربردی: اکستروژن سیم PEEK/PA را می توان با تغییر یک پیچ بسته به نوع لاستیک به دست آورد.
● طراحی ضد نشت: ساختارهای آب بندی و موقعیت یابی منحصر به فرد تضمین می کند که فلنج مواد نشت نمی کند و سطح ارتفاع سر اکستروژن حتی برای استفاده طولانی مدت ثابت می ماند.
● کیفیت بالا: سیم های عایق شده ما دارای تمرکز 93٪ - 97٪، تغییر قطر خارجی ± 0.005 هستند.
● کنترل دقیق دما: در ± 1℃.
● هوشمند: سیستم مدیریت هوشمند ما را می توان سفارشی کرد و امکان دسترسی آسان به فرمول های SOP، آماده سازی راه اندازی با یک کلیک و عملیات هوشمند را فراهم می کند.
● نگهداری آسان: مشتریان خارج از چین می توانند استفاده از سیستم کنترل اتوبوس Profinet را سفارشی کنند که انتقال سیگنال سریع و کم تداخل را تضمین می کند. تا زمانی که یک شبکه ارتباطی در هر کشور یا منطقه ای وجود دارد، خدمات تشخیص عیب از راه دور، عیب یابی و تعمیر و نگهداری را می توان به سرعت اجرا کرد.
