صفحه اصلی / محصول / دستگاه اکستروژن عایق سیم / خط اکستروژن عایق سیم فومینگ / خط اکستروژن سیم عایق هسته فوم PE/PP/PU شیمیایی فوم

خط اکستروژن سیم عایق هسته فوم PE/PP/PU شیمیایی فوم Manufacturers

به لیست برگردید
خط اکستروژن عایق سیم فومینگ

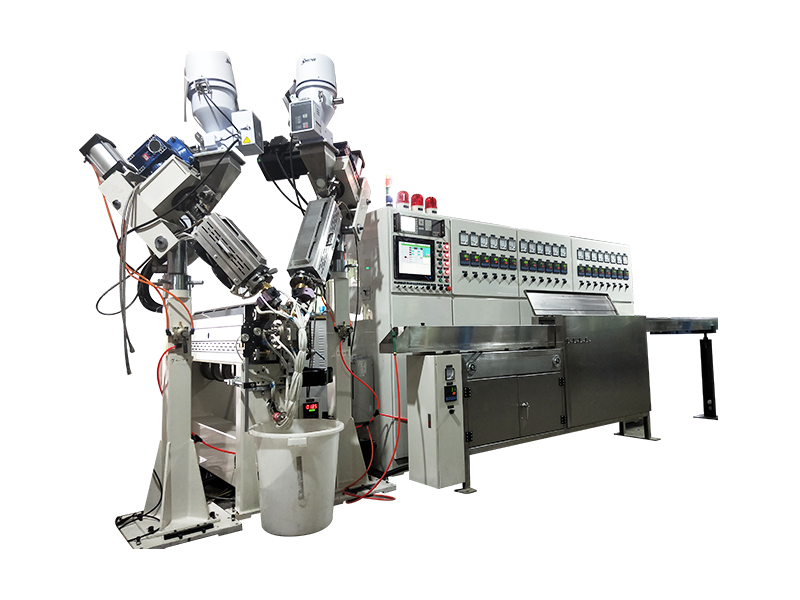

خط اکستروژن سیم عایق هسته فوم PE/PP/PU شیمیایی فوم

FOAM PE/PP/PU Chemical Foaming Core Insulation Extrusion Line یک تجهیزات غیر استاندارد با سفارشی سازی است. مدل اصلی دستگاه به طور کلی 35-60 میلی متر است. برای اکستروژن عایق سیم هسته مواد شیمیایی فوم برای کابل سیگنال مناسب است. اکستروژن فوم می تواند ثابت دی الکتریک لایه عایق را کاهش دهد، اثر پوستی انتقال الکترون را بزرگتر کند، تضعیف سیگنال را کاهش دهد و فاصله انتقال سیگنال را افزایش دهد. در طول فرآیند اکستروژن کف، فشار و دمای داخل هر ناحیه از بشکه اکسترودر، چگالی کف نهایی مواد را تعیین می کند. دما و فشار با یکدیگر متناسب هستند و کنترل فشار و دمای اکستروژن مهم است. برای قسمت هایی که مواد در آنها جریان دارد، فشار ثابت می ماند و دما در 1± درجه سانتی گراد کنترل می شود تا فشار پایدار و درجه کف شدن مواد حفظ شود. به دلیل استحکام ضعیف لایه عایق فوم شده، پوست جامد بر روی لایه بیرونی لایه فوم شده به منظور افزایش استحکام سیم هسته پوشانده می شود، بنابراین اکستروژن فوم شیمیایی عمدتاً اکستروژن دو لایه است. یک اکسترودر عایق سیم هسته فوم شیمیایی عالی دارای ویژگی های زیر است: بشکه پیچ صاف و غیر چسبنده به مواد، مواد به خوبی مخلوط شده و به طور یکنواخت توسط پیچ فوم می شود، کنترل دما دقیق، سیالیت خوب بدون انسداد کانال سر دستگاه، تمرکز بالای سر دستگاه، قطر سیم پایدار، تحمل پذیری پایین قوطی و پشتیبانی پایدار، ظرفیت تحمل کشش پایدار شرکت ما، و غیره. سفارشی سازی شخصی با توجه به نیاز کاربر. از نظر سخت افزاری، ما می توانیم انواع مدل ها و برندهای لوازم جانبی اصلی را برای انتخاب کاربران ارائه دهیم. از نظر نرم افزار کنترل الکتریکی نیز می توانیم اقتصادی و کاربردی و یا پیشرفته ترین روش های کنترل الکتریکی را ارائه دهیم. با توجه به تنظیمات کلی متفاوت، قیمت این دستگاه نیز بسیار متفاوت است. بنابراین، عامل اصلی تعیین کننده قیمت این دستگاه، موقعیت یابی سطح پیکربندی محصول کاربر است. علاوه بر این، از آنجایی که این محصول یک تجهیزات سفارشی غیراستانداردی است که فقط تعداد کمی تولید می کند، مدت زمان بیشتری برای طراحی، ساخت، نصب و چرخه اشکال زدایی طولانی است. کاربران باید چرخه های تدارکات کافی را برای دستیابی به تحویل کامل محصول رزرو کنند.

استعلام +
PREV：محصول قبلی وجود ندارد
بعدی：محصول بعدی وجود ندارد
Product Details

اجزاء

● پایه پرداخت
● پایه صاف کردن
● پیش گرمکن
● اکسترودر اصلی
● دستگاه تزریق
● سر اکسترودر
● شیر تخلیه مواد BY-PASS
● خشک کن قیف تغذیه
● فلوم متحرک با دمای ثابت
● مخزن آب خنک کننده
● خازن های الکترواستاتیک آب
● نازل دمنده هوا
● کاپستان
● پایه تجمع سیم
● شمارنده متر
● قطر سنج لیزری
● تستر جرقه با فرکانس بالا
● برداشت
● جعبه کنترل برق
● موارد زیر گزینه های سفارشی هستند
● چاپگر
● دستگاه وکیوم
● سشوار
● آشکارساز توده
● سنج خروج از مرکز
● بیلبورد الکترونیکی
● سایر تجهیزات جانبی جانبی را می توان سفارشی و اضافه کرد.

مشخصات فنی

پارامترهای فنی اصلی 35 25 نوع 40 30 نوع 45 35 نوع 50 35 نوع 60 40 نوع
نوع سیم مناسب مناسب برای کابل فرکانس بالا، کابل داده، کابل سیگنال، کابل الکترونیکی و سایر سیم های اکستروژن فوم شیمیایی هادی سیم مسی.
محدوده هادی برای استاندارد ایالات متحده AWG36-30 AWG34-28 AWG32-26 AWG30-22 AWG28-18
محدوده قطر هادی Ø0.13-0.25mm Ø0.16-0.32 Ø0.20-0.40mm Ø0.25-0.65mm Ø0.32-1.02mm
محدوده ناحیه هادی 0.01-0.05 متر㎡ 0.02-0.08 متر㎡ 0.03-0.13m㎡ 0.05-0.32m㎡ 0.08-0.81m㎡
قطر بیرونی اکستروژن Ø0.5-0.8mm Ø0.6-1.0mm Ø0.8-1.2mm Ø1.0-1.6mm Ø1.3-2.5mm
محدوده سرعت سیم 20-200 متر در دقیقه 30-300 متر در دقیقه 40-400 متر در دقیقه 50-500 متر در دقیقه 60-600 متر در دقیقه
ساختار ماشین سر اکسترودر را به عنوان محور مرکزی در نظر بگیرید، تمام قطعات از پرداخت تا برداشت به صورت خطی توزیع شده اند. خط استاندارد اکستروژن دارای ارتفاع مرکزی 1 متر و طول کل 24-28 متر است.
نوع پرداخت پایه پرداخت فعال بدون شفت استاندارد، بالابر برقی، سفت کننده پنوماتیک، انواع دیگر مانند بازپرداخت بروشور، نوع شفت و سایر پایه های پرداخت قدرت نیز می توانند سفارشی شوند.
مشخصات پرداخت Ø200/300 Ø300/Ø400/Ø500 Ø400/Ø500/Ø630
قدرت پرداخت 3.7 کیلو وات 5.5 کیلو وات 7.5 کیلو وات
نوع تنش پرداختی برای تنظیم کشش بلوک‌های وزنه تعادل را جابه‌جا یا اضافه/حذف کنید و همچنین می‌توان آن را برای تنظیم کشش با موتور سروو تنظیم کرد.
قفسه صاف کننده قاب صاف کننده هادی 5 چرخ چرخ صافی هادی OD Ø60 تک شیار با جعبه ابزار می باشد.
نوع پیش گرمکن پیش گرم کن اجاق بسته با گردش هوای گرم، پیش گرم کن سیم مسی نوع هادی یا پیش گرمکن مستقیم از طریق پیش گرمکن قابل سفارشی سازی است.
قدرت پیش گرمکن 8KVA
سرعت اکسترودر حداکثر RPM 90
خروجی اکسترودر 30 کیلوگرم در ساعت 40 کیلوگرم در ساعت 50 کیلوگرم در ساعت 60 کیلوگرم در ساعت 90 کیلوگرم در ساعت
قدرت اکسترودر 7.5 کیلو وات 11 کیلو وات 15 کیلووات 22 کیلو وات
پارامترهای پیچ نسبت L/D 28:1، نسبت تراکم 3.0 است. از مواد پیچ ​​38CrMoAlA تشکیل شده است و می توان آن را سفارشی کرد.
نوع گرمایش حلقه‌های حرارتی آلومینیومی ریخته‌گری برای بدنه، حلقه‌های حرارتی مسی برای گردن، لوله‌های گرمایش کوارتز برای گیره‌ها/سرها/قالب‌های سر اکسترودر.
تعداد کنترل دما بدنه 4 گیره 1 گردن 1 سر 1 قالب 1
قدرت گرمایش دستگاه 6 کیلو وات 8 کیلو وات 9 کیلو وات 10 کیلو وات 14 کیلووات
خنک کننده بشکه فن سانتریفیوژ 4 بخش
خشک کن قیف تغذیه 12 کیلوگرم 25 کیلوگرم 50 کیلوگرم
دستگاه تزریق power دستگاه تزریق نوار افقی با کنترل دمای 3 مرحله ای برای بدن و کنترل دمای 1 مرحله ای برای گردن، دستگاه تزریق نوار عمودی نیز قابل سفارشی سازی است.
دستگاه تزریق ouput 6 کیلوگرم در ساعت 10 کیلوگرم در ساعت 15 کیلوگرم در ساعت 15 کیلوگرم در ساعت 25 کیلوگرم در ساعت
دستگاه تزریق power 2.2 کیلو وات 3.7 کیلو وات 5.5 کیلو وات
بشقاب لانه زنبوری این دستگاه از فولاد ضد زنگ 316 بدون آبکاری ساخته شده است. این یک ساختار جریان هدایت داخلی دارد، با سوراخ‌های جریان که توسط پخ‌هایی بدون گوشه‌های مرده به هم متصل شده‌اند. صفحه لانه زنبوری و فلنج با یک درزگیر مخروطی برای جلوگیری از نشتی مهر و موم شده است.
نوع سر هد مرکزی خودکار نوع U7، حرکت فشار یکنواخت دونده بیرونی، می تواند با ساختارهای مختلف مانند تک لایه / دو لایه / نوار تزریق تک / نوار تزریق دوگانه و غیره سفارشی شود. سر اکسترودر (قابل تنظیم میکرو با مرکز خودکار) نیز می تواند سفارشی شود.
مارک سر سر دستگاه ساخت کشور چین است و قابل سفارشی سازی با برندهای دیگر مانند EUROTEK، UNITEK، EUROCAB و MICRODIA است.
گیره سر دو نیمه از یک گیره سر ماشین وجود دارد، با دو مجموعه بالا و پایین پیچ گیره میله به طور همزمان. یک آچار یک طرفه را می توان گنجاند و انواع دیگر گیره های سر دستگاه را می توان سفارشی کرد.
تست فشار استاندارد بدون عملکرد تشخیص فشار است، سنسورهای فشار یا شیرهای ایمنی ضد انفجار را می توان به فلنج سر اضافه کرد.
شیر تخلیه مواد BY-PASS شیر تخلیه مواد بای پاس
تسطیح سر با اتخاذ یک ساختار پین مکان یابی دوگانه فلنج سر، سطح ارتفاع سر برای مدت طولانی بدون تغییر باقی می ماند.
فلوم متحرک فلوم متحرک با دمای ثابت, self-circulating temperature tank. It is equipped with two 9KW heating pipes, and the entire tank is made of SUS304 material. The standard length of the small tank is 1250mm, and customization options are available.

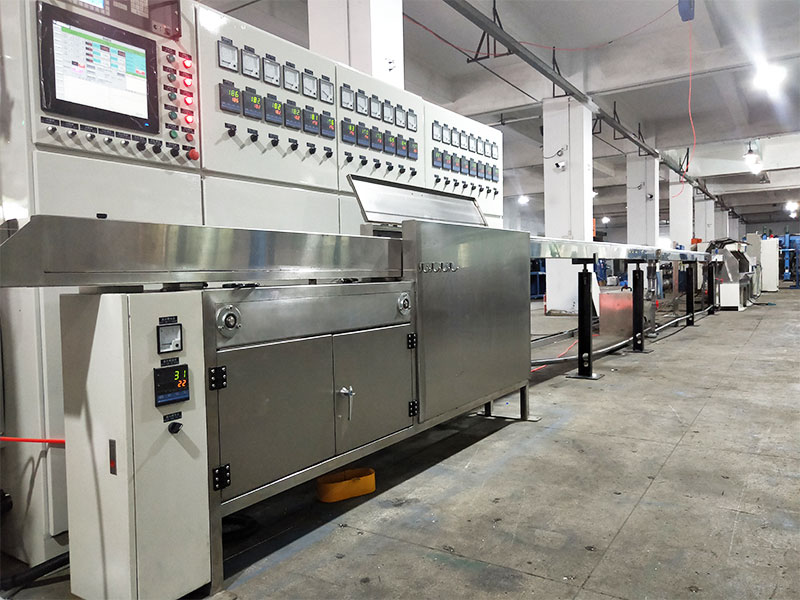

مخزن خنک کننده مخزن 10 متری تک لایه U شکل سیستم خنک کننده آب در گردش بدون چیلر آبی. کل مخزن از مواد SUS304 ساخته شده است. مخازن دو لایه U شکل یا W شکل برای سفارشی سازی در دسترس هستند.
نازل دمنده هوا با فشار بالا نازل دمنده از نوع برگردان، مواد POM، ساختار دو دمنده، تنظیم در مخزن آب متحرک، مخزن آب خنک کننده، کاپستان. انواع دیگر از نوع نازل دمنده را می توان سفارشی کرد.
کاپستان type آلیاژ تیتانیوم سبک و کلاهک دو چرخ فولاد ضد زنگ مقاوم در برابر سایش
کاپستان wheel diameter Ø375 طراحی دو چرخ آلیاژ تیتانیوم با مقاومت بالا.
کاپستان power 3.7 کیلو وات servo motor.
پایه کشش تجمع سیم پایه کشش تجمع سیم شیبدار، طول کل 12 متر، مسیر ورق فولادی، ماشین در حال اجرا سبک وزن، 10 شیار × 9 شیار برای چرخ تجمع سیم، ظرفیت کل ذخیره سیم 180 متر است. تنش سروو موتور، انواع دیگر موجود است.
قطر چرخ تجمع سیم Ø120، می تواند سفارشی شود Ø150، می تواند سفارشی شود Ø180، می تواند سفارشی شود
شمارنده متر شمارنده نوع چرخ راهنما با دور چرخ متری 400 میلی متر. از یک رمزگذار برای تشخیص استفاده می کند و امکان تنظیم دقیق ضریب تصحیح متر را فراهم می کند. انواع دیگر دستگاه های شمارشگر موجود است.
برداشت type برداشتن نوع شفت دو سر، نوع تغییر خودکار قرقره یا سایر دستگاه های برداشت سیم غیر شفت را می توان سفارشی کرد.
برداشت reel spcification Ø200/300/Ø400 Ø300/Ø400/Ø500 Ø400/Ø500/Ø630
برداشت power 2.2 کیلو وات 3.7 کیلو وات
برداشت wire arrangement سروو موتور 0.4 کیلووات برای چیدمان سیم
خازن های الکترواستاتیک آب خازن استاتیک آب بتا، مارک های دیگر، مانند BETA/SIKORA/ZUMBACH/PROTON/TAKIKAWA قابل سفارشی سازی است.

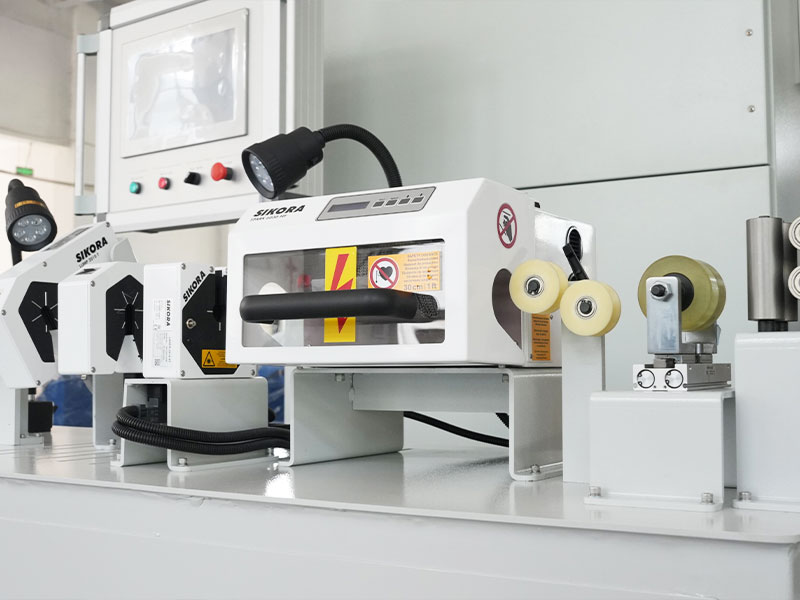

قطر سنج لیزری گیج قطر سیم ساخت چین، نوع تک محور، دقت اندازه گیری 0.001 است، مارک های دیگر مانند SIKORA/ZUMBACH/PROTON/TAKIKAWA و غیره قابل تنظیم هستند.
تستر جرقه با فرکانس بالا تستر جرقه با فرکانس بالا نوع مهره ای ساخته شده در چین، ولتاژ 0-15 کیلو ولت است، مارک های دیگر مانند CLINTON/SIKORA/PROTON را می توان سفارشی کرد.
جعبه کنترل برق کابینت برقی VICTOR با پوشش ضد شعله سازگار با محیط زیست، HMI WEINVIEW 10 اینچی، SIEMENS PLC، کلیدهای SCHEIDER، کنترل کننده دمای RKC. برندهای موتور و مبدل فرکانس قابل تنظیم هستند.
توان کل 54 کیلو وات 65 کیلو وات 70 کیلو وات 75 کیلو وات 90 کیلووات


موارد سفارشی سازی اختیاری

کاپستان wire drop device کاپستان اکستروژن عایق سیم هسته بدون دستگاه قطره سیم را می توان برای اضافه کردن یکی سفارشی کرد.
چاپگر چاپگر جوهر یا انواع دیگر چاپ را می توان سفارشی کرد.
دستگاه خلاء گیر پس از سفارشی‌سازی، می‌توان یک دستگاه خلاء در سر دستگاه اضافه کرد.
سشوار هنگامی که دستگاه در اکستروژن با سرعت بالا است، سشوار با راندمان بالا را می توان سفارشی کرد.
آشکارساز توده گزینه ای قابل تنظیم برای افزودن ویژگی های تشخیص توده به ابزار اندازه گیری بر روی قطر سنج مارک های چینی یا سفارشی کردن مارک های دیگر مانند SIKORA/ZUMBACH/PROTON/TAKIKAWA.
سنج خروج از مرکز سنج خروج از مرکز, such as BETA/SIKORA/ZUMBACH/PROTON/TAKIKAWA, can be customized.
چیلر چیلر یا مخزن با لایه عایق را می توان سفارشی کرد.
برد الکترونیکی آویزان صفحه نمایش های الکترونیکی دو طرفه LED یا انواع دیگر پشتیبانی می شوند.
سیستم مدیریت فرمول هوشمند سیستم های مدیریت فرمول هوشمند را می توان سفارشی کرد و داده هایی مانند کشش برداشت، کشش خط ذخیره سازی، دمای پیش گرمایش، کنترل دمای میزبان، قطر اکستروژن، فاصله ردیف برداشت، مقادیر فشار هوا به PLC وارد می شود. از حالت ارتباط گذرگاه Profinet، پشتیبانی از اکتساب و واردات داده های MES، فرآیند تولید فراخوانی یک کلید، راه اندازی یک کلید، و محصولات هوشمند دیجیتالی استفاده می کند.
تجهیزات جانبی کمکی سایر لوازم جانبی یا سفارشی سازی های ویژه برای کل دستگاه را می توان سفارشی کرد.
سیم کشی برق پایه کابل بالای 2.5 متری، لوله های هوا، سیم سیگنال و کابل برق مرتب شده با عایق، ورودی سیم از بالای جعبه کنترل الکتریکی، روش های جایگزین قابل تنظیم.
استاندارد مقررات ایمنی مطابق با استانداردهای ایمنی CCC چین تولید می شود و برای مطابقت با استانداردهای ایمنی CE/CSA/UL قابل تنظیم است.
استانداردهای منبع تغذیه منبع تغذیه 3 فاز 380 ولت/50 هرتز، با ولتاژ و فرکانس قابل تنظیم برای کشورها و مناطق مختلف.




ویژگی های محصول

● بازده تولید بالا: طراحی بهینه پیچ، مقاوم در برابر سایش، نچسب، کروم بدون افتادن، پنهان شدن بدون چسب، تغییر رنگ سریع، سرعت خط بالا، بازده تولید بالا.

● طراحی ضد نشت: ساختارهای آب بندی و موقعیت یابی منحصر به فرد تضمین می کند که فلنج مواد نشت نمی کند و سطح ارتفاع سر اکستروژن حتی برای استفاده طولانی مدت ثابت می ماند.

● کیفیت بالا: سیم های عایق شده ما دارای تمرکز 93٪ - 97٪، تغییر قطر خارجی ± 0.005، و یک تغییر ظرفیت ± 1 pf / m هستند.

● کنترل دقیق دما: در ± 1℃.

● هوشمند: سیستم مدیریت هوشمند ما را می توان سفارشی کرد و امکان دسترسی آسان به فرمول های SOP، آماده سازی راه اندازی با یک کلیک و عملیات هوشمند را فراهم می کند.

● نگهداری آسان: مشتریان خارج از چین می توانند استفاده از سیستم کنترل اتوبوس Profinet را سفارشی کنند که انتقال سیگنال سریع و کم تداخل را تضمین می کند. تا زمانی که یک شبکه ارتباطی در هر کشور یا منطقه ای وجود دارد، خدمات تشخیص عیب از راه دور، عیب یابی و تعمیر و نگهداری را می توان به سرعت اجرا کرد.
