دستگاه چرخاندن جفت چرخشی پشت برای کابل داده اترنت صنعتی دو هسته ای Manufacturers

به لیست برگردید
ماشین چرخاندن جفت چرخشی برای کابل داده خودرو

دستگاه چرخاندن جفت چرخشی پشت برای کابل داده اترنت صنعتی دو هسته ای

با توسعه قوی وسایل نقلیه انرژی جدید در سال های اخیر، تجهیزات الکترونیکی داخل خودرو رشد کرده است، مانند کنترل موتور، سیستم های ABS، کیسه هوا، عملکردهای هوشمند هوش مصنوعی، الکترونیک چند رسانه ای و غیره. به این ترتیب، ایمنی، راحتی، هوشمندی، صرفه جویی در انرژی، قابلیت اطمینان و راحتی خودروها را می توان بهبود بخشید و آلایندگی ها را کاهش داد. به همین ترتیب، الزامات فزاینده ای بر روی سیستم های باس برای اطمینان از انتقال داده های ارتباطی قابل اعتماد بین واحدهای کنترل متنوع وجود دارد. به طور خاص، ایمنی کنترل‌ها از طریق سیستم‌های باس مانند شبکه کنترل کننده (CAN) یا سیستم‌های FlexRay بسیار مهم است و باید بالاترین مشخصات سازگاری الکترومغناطیسی را داشته باشد. کابل‌های داده خودرو به‌عنوان هسته اصلی حامل سیگنال، به طور فزاینده‌ای نیازمند کیفیت بالاتری هستند: سرعت انتقال داده سریع‌تر، عملکرد تاخیر و تحمل خطا.  خط تولید کابل داده خودرو از یک ساختار نوار پیچ خورده استفاده می کند که می تواند به سرعت انتقال داده سریع (گذرگاه CAN: 1 مگابیت بر ثانیه؛ باس FlexRay: 10 مگابیت بر ثانیه) با تاخیر قطعی و قابلیت اطمینان بالا دست یابد. از آنجایی که جفت پیچ خورده کابل های داده خودرو عمدتاً به تقارن سیم های هسته پیچ خورده جفت شده نیاز دارد، و زمانی که کابل در حال انتقال حالت دیفرانسیل است، سیگنال حالت دیفرانسیل را به یک مقدار کوانتیزه شده پایدار سیگنال حالت مشترک تبدیل می کند، یعنی مقدار LCL و مقدار lotl. علاوه بر این، کنترل تضعیف کم و اختلاف اکو کم نیز به یک دستگاه پیچش جفتی با شکل ثابت و عالی نیاز دارد. از زمان تأسیس کارخانه در 20 سال پیش، Gemwell بر توسعه تحقیقاتی و نوآوری ماشین‌های پیچ‌شکن تمرکز کرده است. Gemwell Back Twist Pair Twisting برای کابل داده اترنت صنعتی دو هسته ای اکنون به انتخاب پیشرو در زمینه سیم های داده انرژی جدید تبدیل شده است. در زیر یک پیکربندی معمولی از 2 قرقره پرداخت وجود دارد، کاربران می توانند تعداد سرهای بسته بندی را با توجه به مشخصات مختلف تولید کابل افزایش دهند. بسته به تنوع قطر سیم، مشخصات و انواع ماشین‌های برداشت، پرداخت و کاپستان نیز قابل سفارشی‌سازی و تغییر هستند.

استعلام +
PREV：دستگاه چرخاندن جفت چرخشی پشت برای کابل داده اترنت صنعتی چهار هسته ای
بعدی：محصول بعدی وجود ندارد
Product Details

اجزاء

● Ø500 قایق دو قرقره افقی جلو و عقب گهواره بدون محور 2 واحد

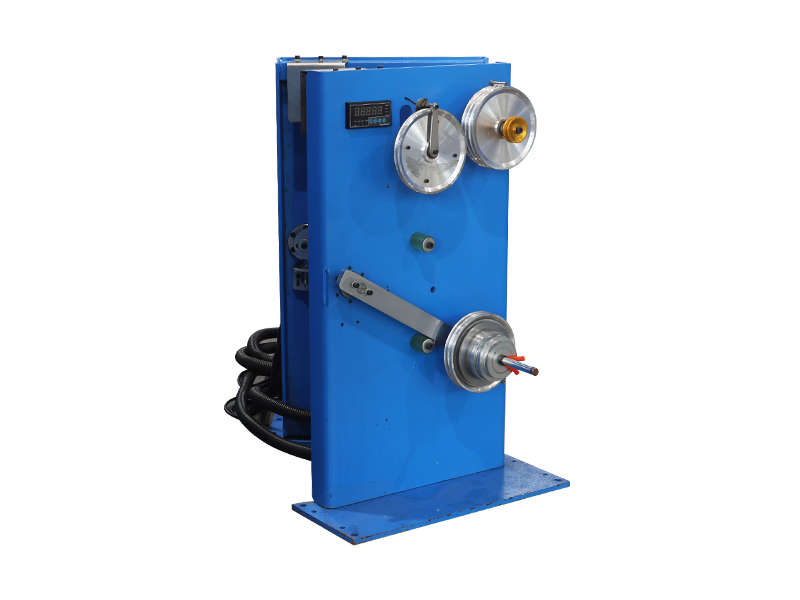

● پایه پرداخت بک تویست 2 واحدی
● Ø500/Ø630 دو پیچ تنش ثابت جفت چرخان 1 واحد
● سیستم کنترل 1 واحد
● تجهیزات جانبی جانبی را می توان سفارشی کرد.

مشخصات فنی

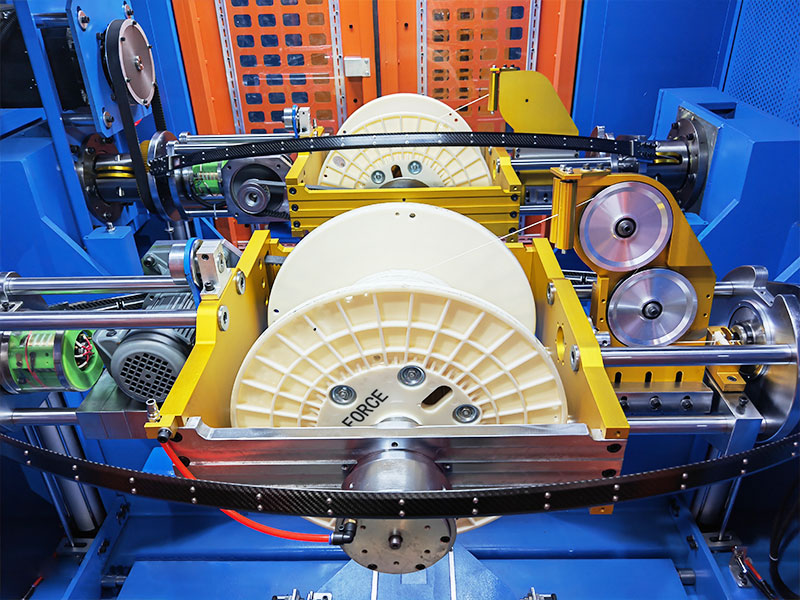

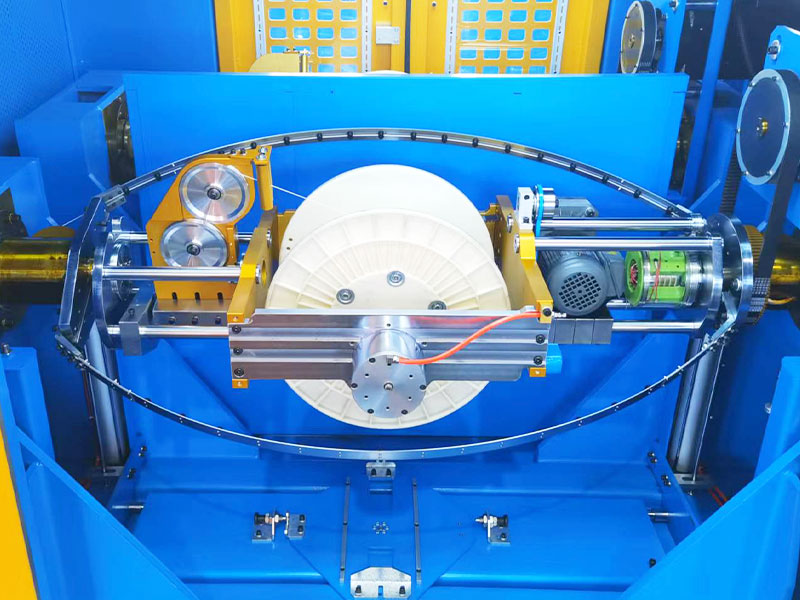

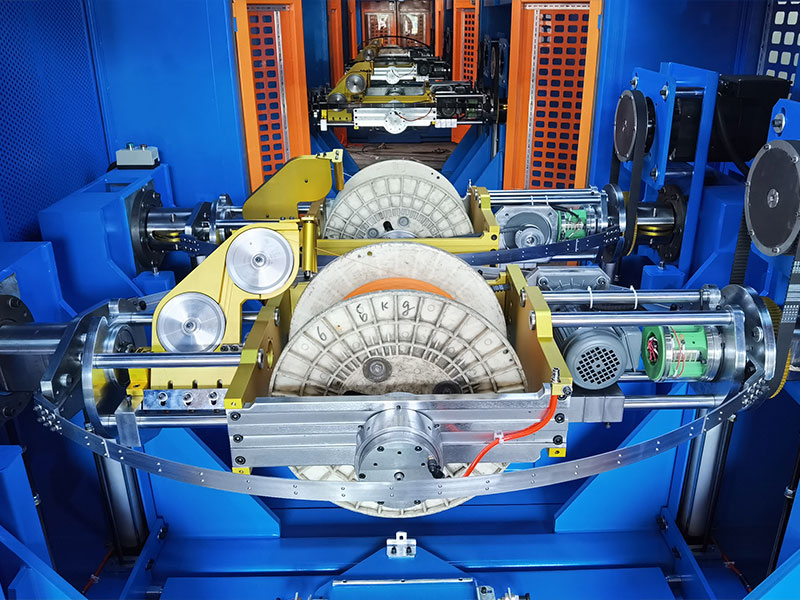

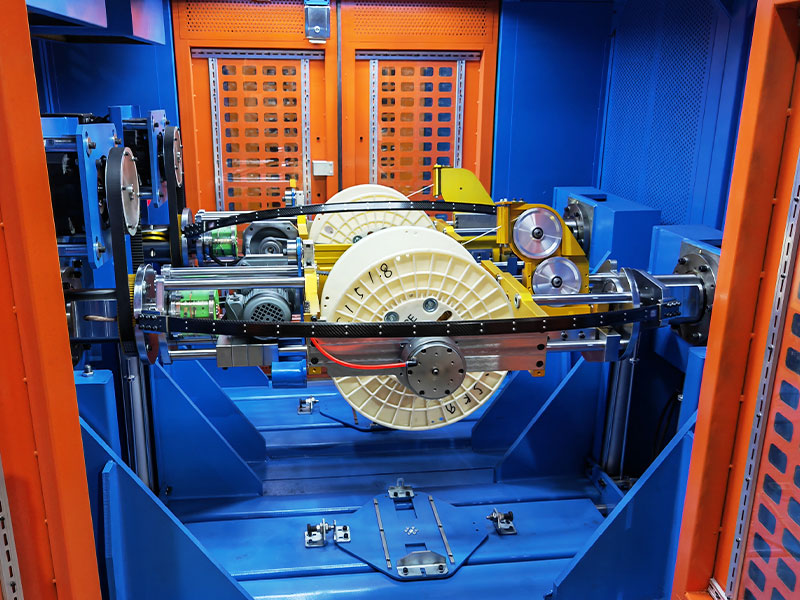

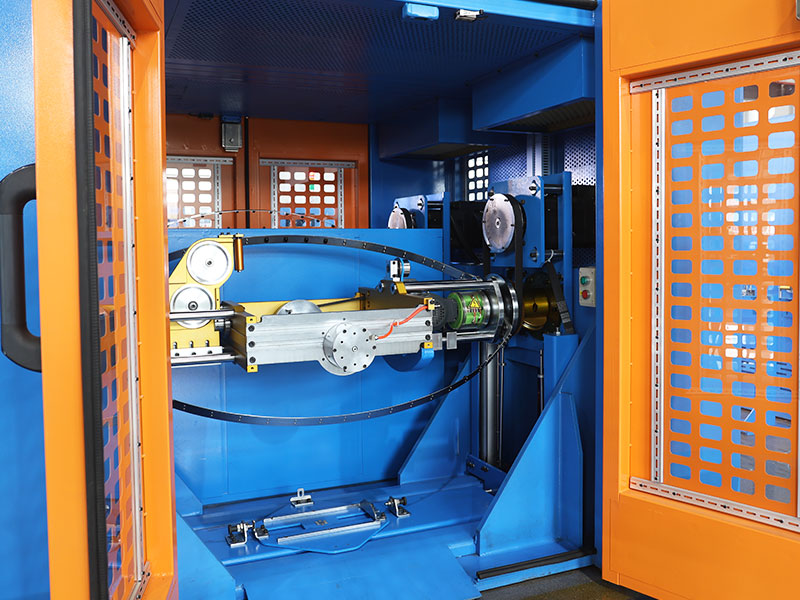

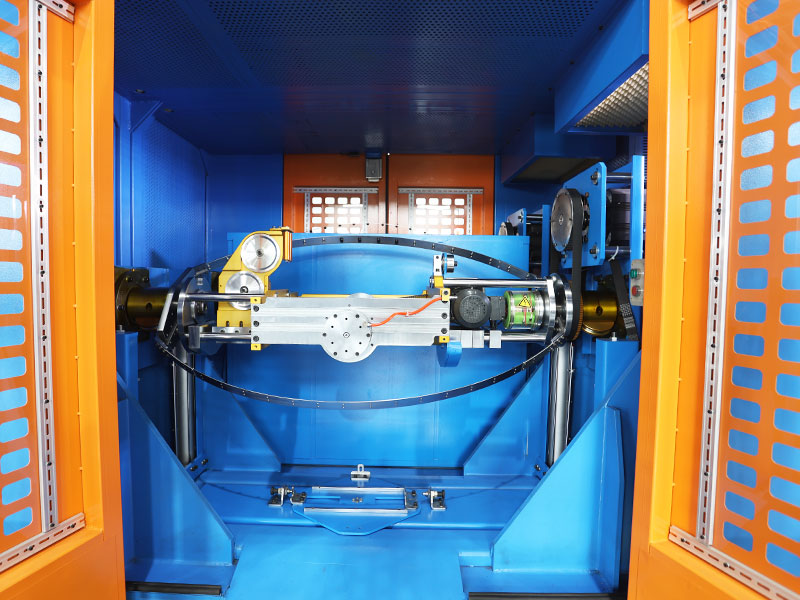

ساختار پرداخت گهواره قایق دو قرقره افقی به جلو و عقب با پرداخت بدون شفت، بازپرداخت با کمان دو طرفه عقب.

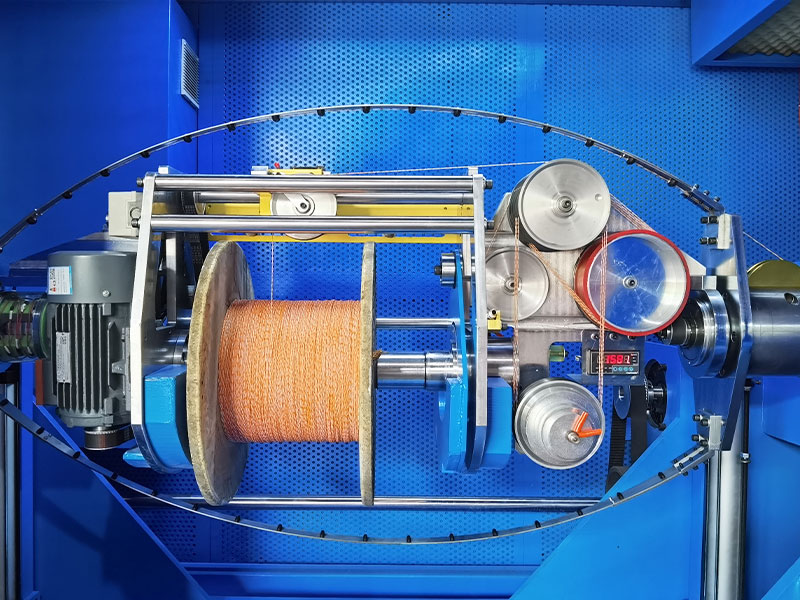

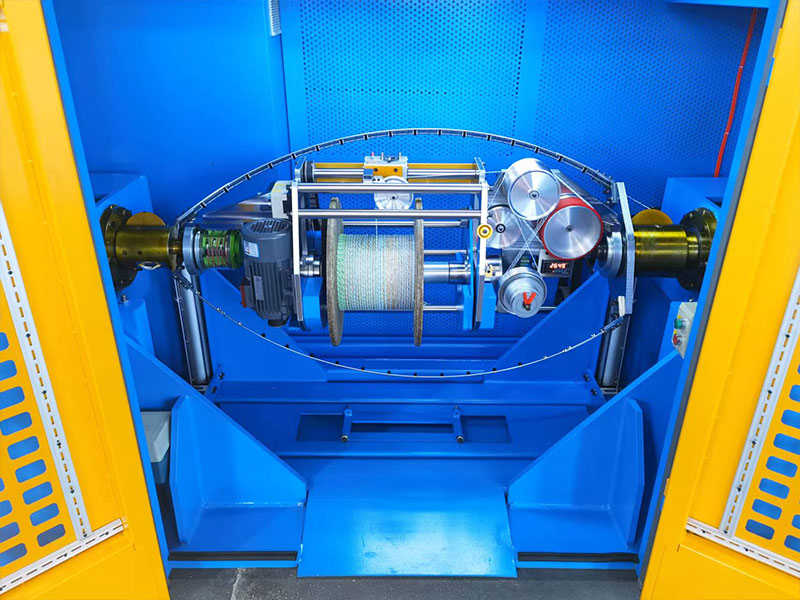

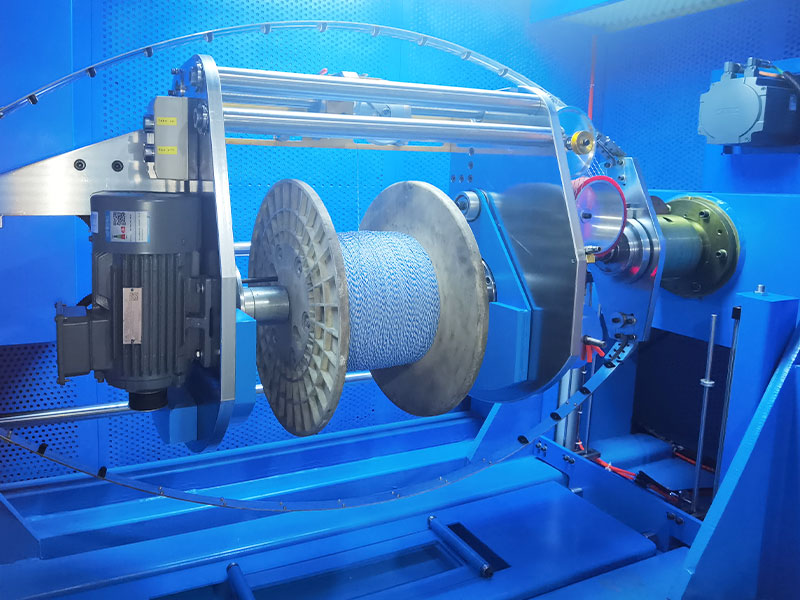

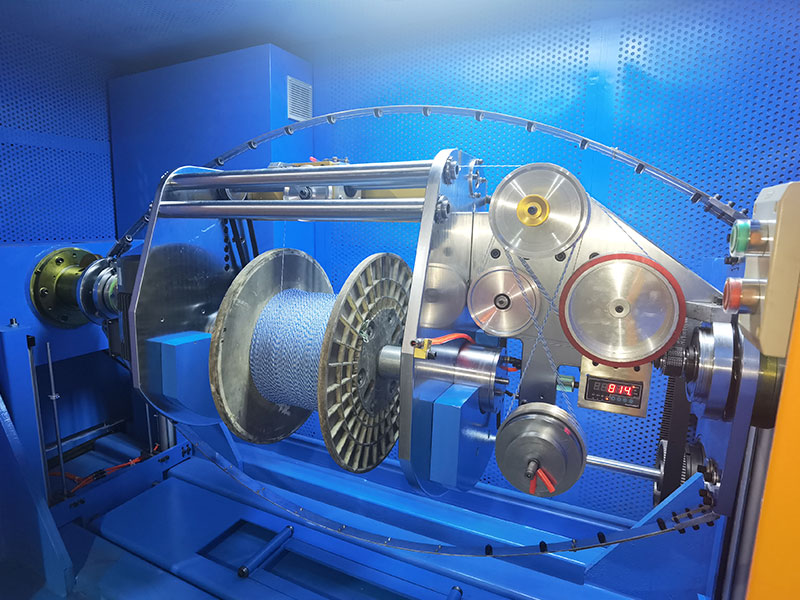

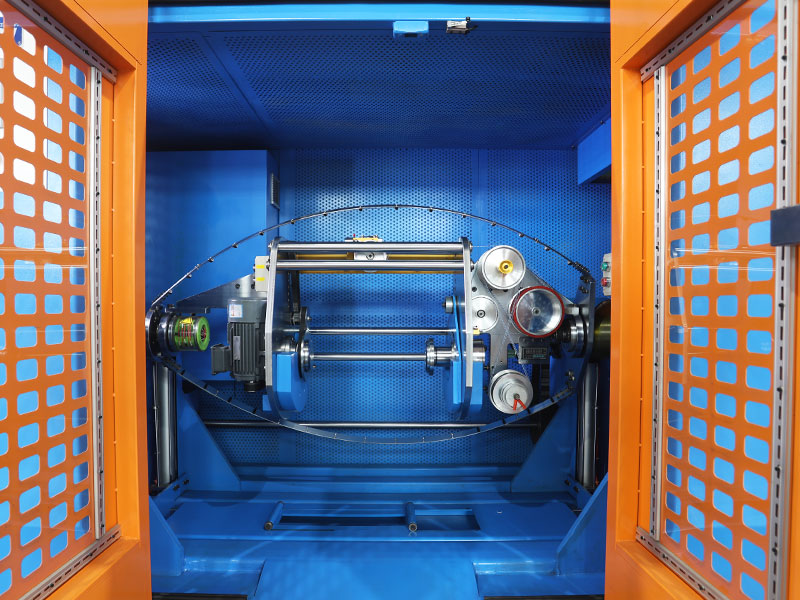

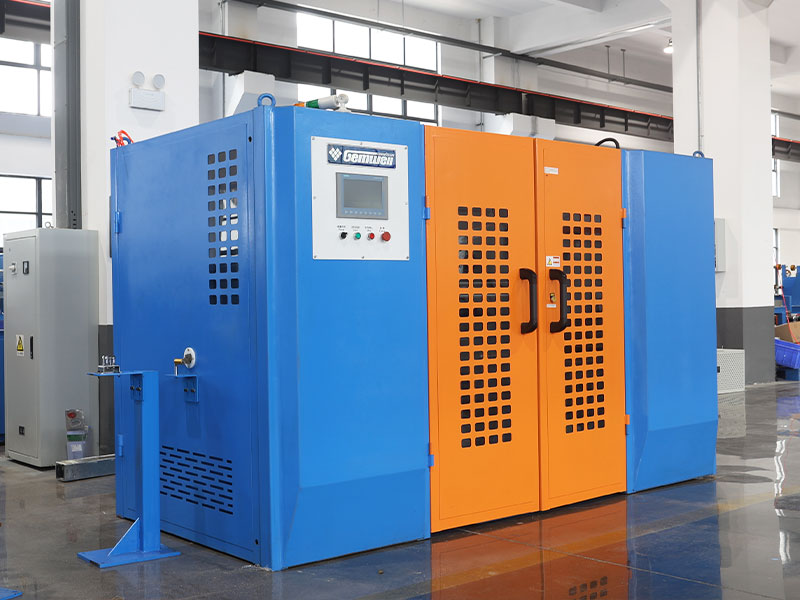

ساختار برداشت گهواره پورتال افقی برداشت بدون شفت، جفت پیچش دو گامی کمان.

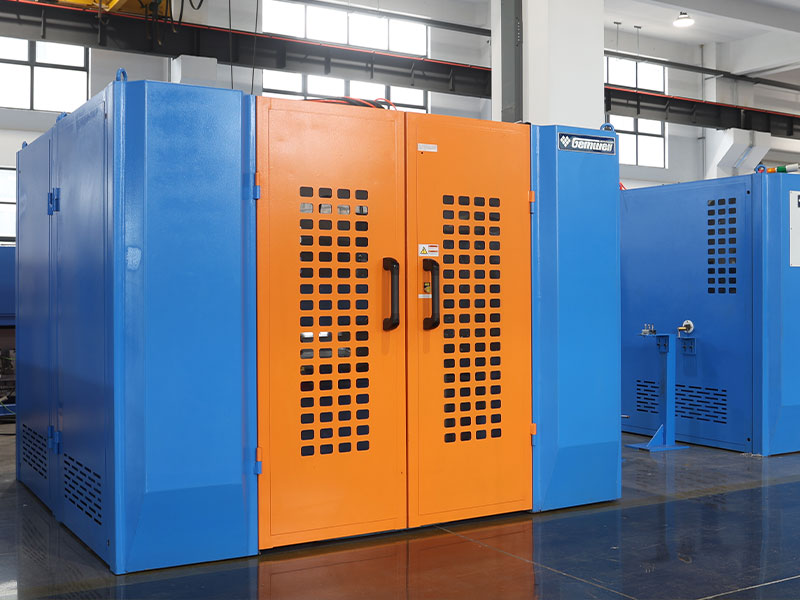

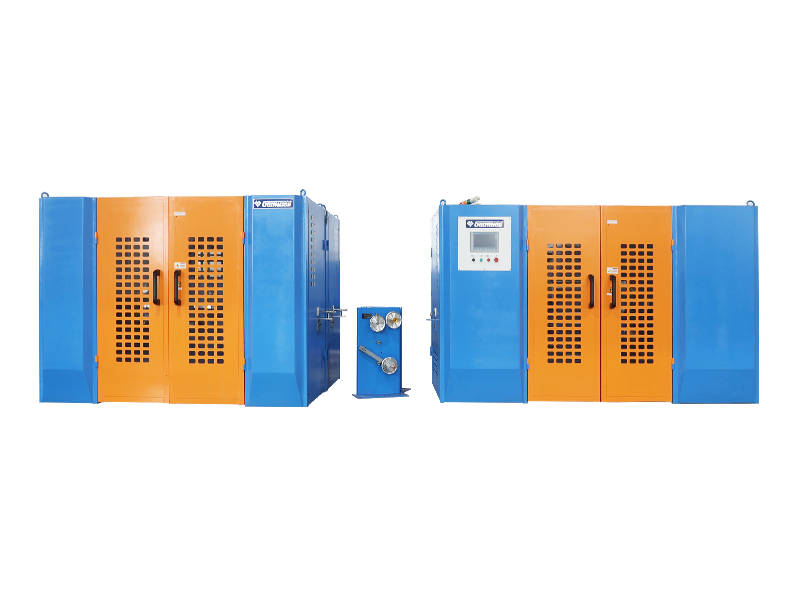

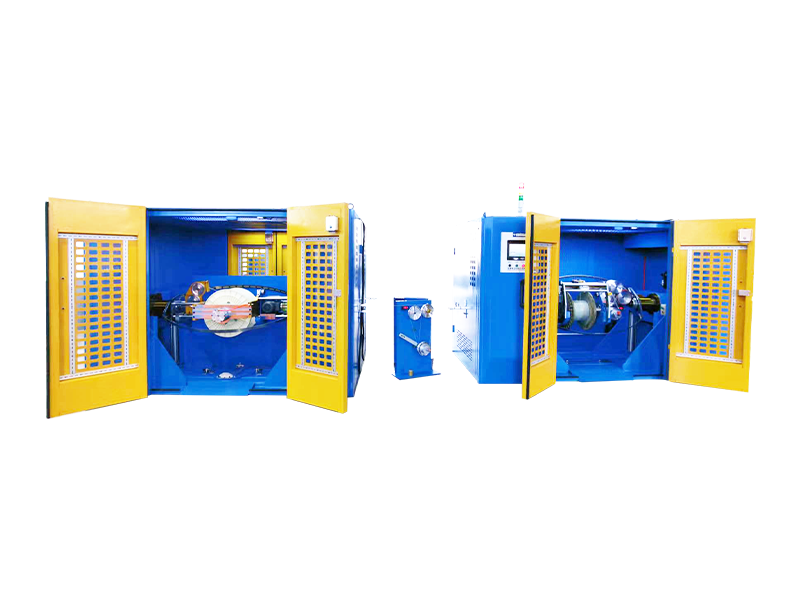

ساختار کلی دستگاه بازپرداخت چرخش برگشتی و برداشتن رشته‌ای در امتداد خط مرکزی، با ساختار نوع تقسیم‌شده مرتب شده‌اند. پرداخت ها پشت سر هم با درهای جلو و عقب مجهز می شوند. قرار دادن و جمع آوری قرقره ها را می توان در جلوی دستگاه کار کرد.
نوع سیم مناسب عمدتاً برای سیم‌های CAT5، CAT5E، CAT6A، CAT7، CAT8 و سایر سیم‌ها استفاده می‌شود، اما همچنین برای سیم‌های انتقال سیگنال دیگر که نیاز به آزمایش الکتریکی دارند.
مشخصات سیم هسته محدوده: Ø0.6-2.0mm، فراتر از این محدوده، می تواند سفارشی شود
قطر خارجی سیم رشته ای محدوده:Ø1.2-4.0mm، فراتر از این محدوده قابل سفارشی سازی است.
بندکشی اندازه استاندارد OD قالب 25 است
روش چرخش پشت دستیابی به پیچ و تاب یا پیش پیچش، چرخش به این معنی است که کمان های دستگاه پرداخت و جفت پیچش در جهت مخالف می چرخند. پیش تاب به همان جهت چرخش دستگاه پرداخت و پیچش زوج اشاره دارد و می تواند روی صفحه لمسی انتخاب شود.
نسبت پیچش/پیش پیچش 0-120٪، قابل تنظیم مداوم و بدون گام، تنظیم بر روی صفحه نمایش لمسی، کنترل خودکار PLC، ردیابی خودکار سرعت چرخش / چرخش عقب.
جهت رشته S/Z
سرعت چرخش پرداخت MAX2000 RPM/4000 TPM (بدون بار).
سرعت واقعی راه اندازی با توجه به الزامات درجه های مختلف سیم تنظیم می شود.
سرعت چرخش برداشت مدل 500 MAX2000RPM/4000TPM (بدون بار).
مدل 630 MAX1750RPM/3500TPM (بدون بار).
سرعت واقعی راه اندازی با توجه به الزامات درجه های مختلف سیم تنظیم می شود.
محدوده سرعت سیم فرمول محاسبه سرعت خط، سرعت کمان پیچ x 2 x گام / 1000 = متر در دقیقه است. حداکثر سرعت مجاز 100 متر در دقیقه است.
زمین پیچ خورده سیم محدوده بهینه: 5.0-50.0 میلی متر، دقیق تا یک رقم اعشار، با سطح قابل تنظیم مداوم، قابل انتخاب روی صفحه لمسی.
دقت پیچ دقت گام ± 0.3 میلی متر در طول تولید با سرعت ثابت، ± 0.5 میلی متر در هنگام راه اندازی/خاموش شدن.
مواد کمان رشته مواد استاندارد مورد استفاده یک نوار فولادی 65Mn با چشمک های سرامیکی است که می توان آن را به یک کمان سبک وزن فیبر کربن سفارشی کرد.
قدرت کمان پرداختی پیکربندی استاندارد 2-5.5KW است موتور اینورتر که می تواند برای موتور سروو نیز سفارشی شود.
قدرت کمان برداشتن پیکربندی استاندارد برای 500 بارگیری، یک موتور اینورتر 3.7 کیلوواتی است/ برای 630 بارگیری، یک موتور اینورتر 7.5 کیلوواتی است که می تواند برای موتور سروو نیز سفارشی شود.
ترمز تعظیمی ترمزهای الکترومغناطیسی
نوع کاپستان کلاهک دوچرخ در گهواره پورتال تعبیه شده است تا جابجا شود
قطر چرخ کاپستان Ø185، غلتک کاپستان آلومینیومی با روکش لاستیکی 5 شیار، غلتک رانده آلومینیومی 5 شیار.
قدرت کاپستان پیکربندی استاندارد یک موتور اینورتر 1.5 کیلوواتی است که می تواند برای موتور سروو نیز سفارشی شود.
مشخصات پرداخت مدل Ø500، سازگار با چرخ ابزار Ø400، ABS.
مشخصات برداشت مدل Ø500 با Ø500 سازگار است.
مدل Ø630 با Ø500 سازگار است.
چرخ ابزار ABS
سوراخ داخلی قرقره استاندارد Ø56 میلی متر است، اندازه های دیگر را می توان سفارشی کرد.
بلند کردن اسپیندل قرقره قرقره بالابر برقی، بارگیری و تخلیه اسکیت برد.
روش سفت کردن قرقره قرقره محکم کننده مجموعه سیلندر الاستیک قوی، نیروی سفت کننده> 200 کیلوگرم، با محافظ خود قفل، قرقره آزاد کننده پنوماتیک
وزن بارگیری قرقره حداکثر 300 کیلوگرم
قدرت قرقره پرداخت پیکربندی استاندارد یک موتور کاهنده دنده 2-0.75KW است، همچنین می تواند برای موتور سروو سفارشی شود.
قدرت قرقره جذب پیکربندی استاندارد یک موتور کاهنده دنده 0.75KW است، همچنین می تواند برای موتور سروو سفارشی شود.
آرایش موقعیت سیم برداشت استاندارد 30 واحد شفت تراورس میله جلا داده شده است که می تواند برای ردیف های کنترل کننده حرکت سروو سفارشی شود.
قدرت آرایش موقعیت سیم کنترل کننده حرکت سروو 0.2 کیلووات را می توان سفارشی کرد.
تشخیص فرسودگی مواد بازده هشدار و توقف خودکار زمانی که سیم هسته در شرف تمام شدن است/آلارم و توقف خودکار هنگام قطع شدن سیم.

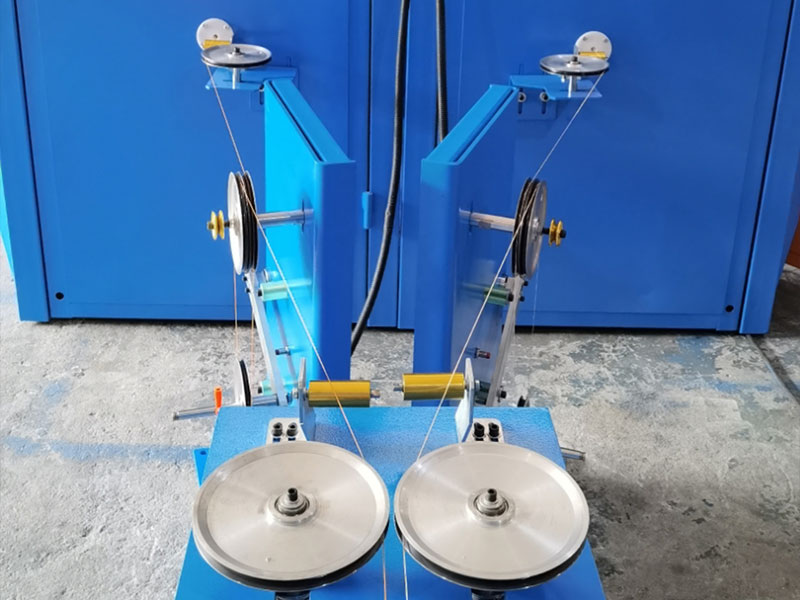

از نوع تنش استاندارد تنظیم کشش با جابجایی یا اضافه کردن وزنه های متعادل است، PID سرعت پرداخت یا برداشت را کنترل می کند یا آن را برای تنظیم کشش با موتور سروو سفارشی می کند.
محدوده تنش پرداختی 3N-30N/0.3kg-3kg/300g-3000g
محدوده کشش برداشت 5N-50N/0.5kg-5kg/500g-5000g
دقت کشش ± 25 گرم
نمایشگر کششی سنسور فشار نمایشگر دیجیتال نوع ارتباطی، زنگ هشدار بیش از حد تنش و خاموش شدن خودکار.
مدیریت فرمول یک سیستم مدیریت فرمولاسیون سفارشی داده هایی مانند کشش، دما، قطر بیرونی، گام، S/Z، فاصله سیم پیچی، فشار فشار هوا را به PLC امکان می دهد، از جمع آوری داده ها و واردات برای تولید دیجیتال پشتیبانی می کند.
حفاظت ایمنی تشخیص و پیش بینی خودکار دما / لرزش / نویز / فشار را می توان با توجه به طراحی استاندارد CE / CSA / UL سفارشی کرد.
تشخیص جرقه می توان آن را برای اضافه کردن یک تست کننده جرقه سفارشی کرد
محافظ بکسل نوار طولی فعال را می توان بین پرداخت و برداشت اضافه کرد.
شکل گیری قبل از پیچش پیش پیچاننده های سرعت بالا را می توان بین پرداخت و برداشت سفارشی کرد.
پر کردن زمین بازده توان پرکننده را می توان بین بازده و برداشت سفارشی کرد.
استانداردهای قدرت استاندارد 3 فاز 380V/50Hz است و منبع تغذیه را می توان برای کشورها و مناطق مختلف سفارشی کرد.
نرم افزار هوشمند قابل تنظیم برای افزودن نرم افزار "بهترین سرعت تولید عملکرد تطبیق خودکار"، برای دستیابی به راندمان تولید و کیفیت محصول در همان زمان.
دستگاه سیم هسته روی روغن یک دستگاه روغن کاری سیم هسته را می توان سفارشی و اضافه کرد. سیم هسته عایق با یک روغن روان کننده فرار پوشانده شده است تا اصطکاک را در طول چرخش جفت سیم کاهش دهد.




ویژگی های محصول

● سرعت سریع: جعبه دوک بدون استرس و بازپخت است، بادوام است و تغییر شکل نمی دهد. کمان زاویه رشته چرخشی به صورت ایستا متعادل و به صورت پویا برای آزمایش و اصلاح متعادل است. لرزش کمی دارد و صدای کمی دارد. اسپیندل در طول عملیات طولانی مدت با سرعت بالا و پیوسته گرما تولید نمی کند و سرعت چرخش اسپیندل سریع است.

● تنش پایدار: سروو موتور را می توان به عنوان عنصر تنش سفارشی کرد. پس از تنظیم کل کشش برداشت، کشش پرداخت دو سیم هسته به طور هوشمند محاسبه می شود. همچنین کنترل دقیق پرداخت و سرعت برداشت توسط کنترلر حرکت سروو را امکان پذیر می کند، بنابراین تنش پایدار را به دست می آورد.

● گام دقیق: جهان منحصراً "مکانیسم انتقال دقیق نیروی خارجی و کاپستان داخلی"، از انتقال مکانیکی پیچیده برای انتقال نیروی موتور خارج از کمان پیچ خورده به چرخ کاپستان در داخل استفاده می کند. با تنظیم کاپستان اصلی به عنوان معیار حرکت، کنترل‌کننده‌های حرکتی سروو را هم برای کمان چرخشی و هم برای کاپست اصلی انتخاب کنید تا کنترل حرکت زنجیره‌ای دقیق انجام شود و گام دقیق در هر سرعتی به دست آورید.

● صرفه جویی در نیروی کار: مجهز به یک رزوه انعطاف پذیر، می تواند به آرامی از طریق گره چرخشی کمان زاویه دار عبور کند و نخ زنی را می توان در 1 دقیقه کامل کرد. سیم را می توان در جهت معکوس با استفاده از صفحه کنترل خارج کرد و در کار صرفه جویی کرد.

● هوشمند: مدیریت دستور غذا، بازیابی دستور العمل SOP با یک کلیک، آماده سازی راه اندازی با یک کلیک، شروع با یک کلیک؛ بازخورد دینامیک گام پیچش، نسبت چرخش به عقب،  تشخیص عیب/تشخیص قطع اتصال/توقف زمانی که متر می‌رسد، پنل کنترل هوشمند

● میزان خرابی پایین: اجزای کنترل الکتریکی در کمان زاویه رشته همگی بر روی پایه نصب می شوند و تمام سیگنال ها به صورت الکتریکی حلقه بسته در داخل کمان رشته دار کنترل می شوند. حلقه جمع کننده برس کربن تنها قدرت سه فازی را به داخل کمان زاویه تابش بدون ارسال سیگنال ارائه می دهد تا از تماس ضعیف، تداخل و نرخ خرابی کم جلوگیری شود.

● نگهداری آسان: مشتریان خارج از چین می توانند برای به دست آوردن کنترل اتوبوس Profinet که انتقال سریع سیگنال و تداخل کم را تضمین می کند، سفارشی سازی کنند.

عیب یابی و تعمیر و نگهداری بدون توجه به موقعیت مکانی دستگاه در هر کشور یا منطقه ای در سراسر جهان در دسترس است، تا زمانی که یک شبکه ارتباطی وجود داشته باشد، پس از آن خدمات تشخیص عیب از راه دور، عیب یابی و تعمیر و نگهداری می تواند به سرعت ارائه شود.
