عمق سیم های کابل چقدر است؟ راهنمای عمق نصب

پاسخ مستقیم: سیم های کابل چقدر عمیق دفن شده اند؟

سیم های کابل در اعماق مختلف از 6 اینچ (15 سانتی متر) تا 36 اینچ (91 سانتی متر) بسته به نوع کابل، کاربرد، سطح ولتاژ و نیازهای کد محلی. در محیط های مسکونی، سیم کشی افقی ولتاژ پایین ممکن است فقط 6 اینچ پایین تر از درجه باشد، در حالی که خطوط انتقال ولتاژ بالا را می توان در عمق 36 اینچ یا بیشتر نصب کرد. کد ملی برق (NEC) در ایالات متحده حداقل عمق دفن را تعیین می کند که به طور قابل توجهی بسته به نوع کابل و محیط نصب متفاوت است.

درک این اعماق فقط یک موضوع انطباق نیست - بلکه مستقیماً بر ایمنی، دوام و عملکرد طولانی مدت کابل تأثیر می گذارد. کابل های تولید شده با دقت اکسترودر سیم و کابل با ضخامت های عایق خاص و مواد ژاکت طراحی شده اند تا در برابر تنش های مکانیکی و محیطی نصب زیرزمینی در این اعماق تعیین شده مقاومت کنند.

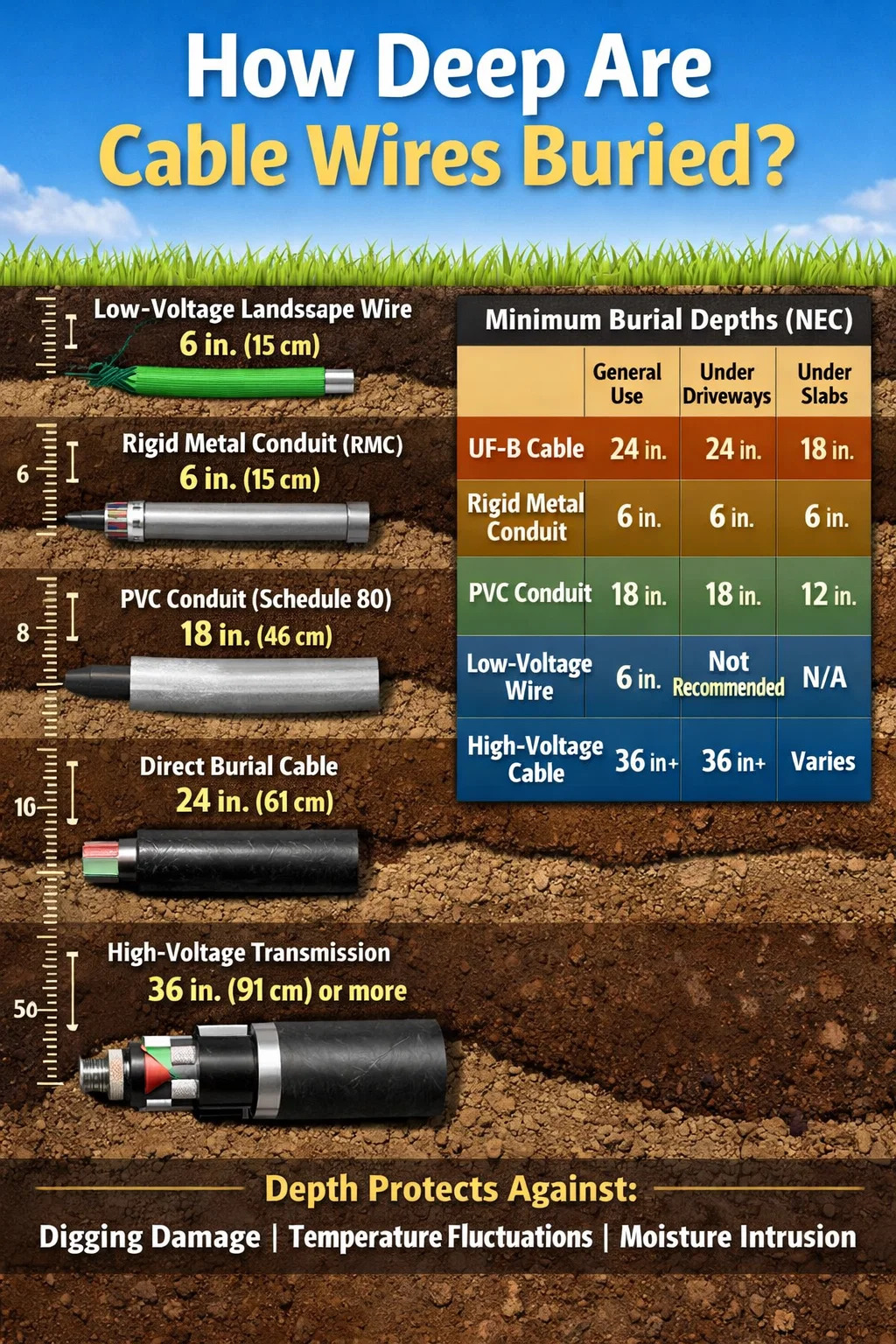

در زیر یک خلاصه مرجع سریع از حداقل عمق دفن استاندارد طبق جدول NEC 300.5 آمده است:

چرا عمق دفن بیشتر از آن چیزی است که اکثر مردم فکر می کنند اهمیت دارد؟

عمق دفن یک قانون دلخواه نیست که توسط کدنویسان ابداع شده باشد. به این دلیل وجود دارد که کابل ها پس از قرار گرفتن در زیر زمین با مجموعه پیچیده ای از تهدیدات فیزیکی مواجه می شوند. فعالیت های سطحی - ترافیک پیاده، وسایل نقلیه، ابزار باغبانی، چرخه های انجماد و ذوب، حیوانات حفاری - همه نیروهای مکانیکی ایجاد می کنند که با عمق کاهش می یابد. کابلی که 6 اینچ زیر سطح چمن قرار دارد در معرض خطر جدی بیل استاندارد باغ است. همان کابل 24 اینچی به خوبی محافظت می شود.

فراتر از آسیب مکانیکی، عمق نیز حاکم است پایداری حرارتی . دمای خاک در نزدیکی سطح به طور چشمگیری در نوسان است. در بسیاری از اقلیم‌های آمریکای شمالی، 12 اینچ بالای خاک می‌تواند از دمای زیر صفر تا بیش از 30 درجه سانتی‌گراد (86 درجه فارنهایت) بین زمستان و تابستان تغییر کند. این افراط‌های دما باعث می‌شود که عایق کابل و مواد ژاکت منبسط، منقبض و در نهایت ترک بخورند یا سخت شوند، اگر برای چنین شرایطی درجه‌بندی نشده باشند. کابل های تولید شده توسط مدرن اکسترودر سیم و کابل از پلی اتیلن متقاطع (XLPE) یا ترکیبات پی وی سی تخصصی که در برابر تخریب حرارتی مقاومت می کنند، استفاده کنید، اما حتی این مواد از محیط دمایی بافری که عمق دفن بیشتر فراهم می کند، سود می برند.

رطوبت یکی دیگر از عوامل مهم است. در اعماق کم، کابل ها در معرض نفوذ آب سطحی، آبیاری و استخر قرار می گیرند. در حالی که کابل‌های دفن مستقیم از نظر طراحی ضدآب هستند، دوچرخه‌سواری خشک و مرطوب در طول سال‌ها همچنان اتصالات، پایانه‌ها و بخش‌های آب‌بندی نشده را تخریب می‌کند. شرکت‌های تاسیساتی و پیمانکارانی که کابل‌های زیرساختی را در 30 تا 36 اینچ نصب می‌کنند، در مقایسه با تأسیسات مسکونی در عمق حداقل کد، به طور قابل‌توجهی کمتر از خرابی‌های مربوط به رطوبت را نصب می‌کنند.

انواع کابل های زیرزمینی و عمق مورد نیاز آنها

همه کابل‌ها یکسان ایجاد نمی‌شوند، و تفاوت‌ها در ساخت - مستقیماً به نحوه تولید آنها با استفاده از روش‌های مختلف نسبت داده می‌شود. اکسترودر سیم و کابل تنظیمات - به طور مستقیم به نیازهای عمقی مختلف و مناسب بودن دفن ترجمه می شود.

کابل UF-B (فیدر زیرزمینی).

کابل UF-B رایج ترین کابل دفن مستقیم است که در ساخت و سازهای مسکونی در ایالات متحده استفاده می شود. علامت "B" نشان می دهد که برای دفن زیرزمینی بدون مجرا مناسب است. هادی های آن به صورت جداگانه عایق بندی می شوند، سپس کل مجموعه در یک ژاکت ترموپلاستیک جامد قرار می گیرد که در برابر رطوبت، قارچ ها و خوردگی مقاومت می کند. NEC مستلزم این است که UF-B حداقل در دفن شود 24 اینچ هنگام اجرا بدون مجرا این عمق حفاظت کافی را در برابر فعالیت های معمول حفاری و بارهای سطحی فراهم می کند.

کاربردهای معمولی شامل مدارهای خروجی در فضای باز، پانل های فرعی گاراژ، تغذیه ساختمان های بیرونی و روشنایی باغ در ولتاژهای بالاتر است. یک کابل 12/2 UF-B که یک مدار 20 آمپری در فضای باز را به یک گاراژ جدا شده تغذیه می‌کند، باید در تمام طول مدت 24 اینچ مدفون شود - از جمله در زیر محوطه‌سازی، مسیرها یا چمن‌ها.

سیم THWN/THHN در کانال

THWN و THHN هادی های جداگانه ای هستند که برای استفاده در داخل مجرا در نظر گرفته شده اند - آنها به تنهایی برای دفن مستقیم رتبه بندی نمی شوند. با این حال، هنگام نصب در لوله فلزی سخت (RMC) ، NEC اجازه می دهد عمق دفن فقط 6 اینچ . این به این دلیل است که خود مجرا محافظت مکانیکی را فراهم می کند که در غیر این صورت عمق تامین می شود. RMC در یک ترانچ 6 اینچی در برابر ضربه بیل بسیار مقاوم تر از کابل لخت در 24 اینچ است.

لوله پی وی سی Schedule 80 حد وسطی را ارائه می دهد - در برابر ضربه مقاوم تر از جدول 40، به حداقل دفن 18 اینچ نیاز دارد. لوله پی وی سی جدول 40، رایج ترین نوع موجود، باید در 18 اینچ در استفاده عمومی و 12 اینچ زیر بتن دفن شود.

کابل های چشم انداز و آبیاری فشار ضعیف

کابل هایی که کمتر از 30 ولت کار می کنند - مانند کابل هایی که برای روشنایی مسیر باغ، بلندگوهای منظره، و کنترل کننده های آبیاری قطره ای استفاده می شوند - فقط مجازند دفن شوند. 6 اینچ . منطق اینجاست که ولتاژ پایین حداقل خطر شوک را ایجاد می کند. با این حال، 6 اینچ به سختی برای فرار از بیشتر ابزار باغ کافی است. بسیاری از منظره سازان حرفه ای کابل ولتاژ پایین را در 8 تا 10 اینچ به عنوان یک حاشیه ایمنی عملی، به ویژه در مناطق تحت کشت، دفن می کنند.

مخابرات و کابل های داده

کابل‌های تلفن، فیبر نوری و دیتا مدفون از استانداردهای خاص خود پیروی می‌کنند که معمولاً توسط شرکت نصب یا انجمن صنعت مخابرات (TIA) تنظیم می‌شود. کابل های فیبر نوری اغلب در آن دفن می شوند 18 تا 36 اینچ ، با نصب عمیق تر در زیر جاده ها و راهروها مورد نیاز است. این کابل ها با استفاده از سیستم های اکسترودر سیم و کابل بسیار تخصصی تولید می شوند که چندین لایه بافر، اعضای استحکام و پوشش های بیرونی را برای تماس با زمین و مقاومت در برابر جوندگان بهینه می کنند.

کابل های انتقال نیرو با ولتاژ بالا

کابل‌های انتقال زیرزمینی که ولتاژهای بالای 2000 ولت را حمل می‌کنند، به جای NEC مسکونی، بر اساس مشخصات مهندسی شهری کنترل می‌شوند. عمق دفن معمولی از 36 اینچ تا 60 اینچ (91 تا 152 سانتی متر) و در برخی از تاسیسات بانک کانال شهری، بالای کانال کانال ممکن است 30 اینچ زیر درجه قرار گیرد و کابل‌های داخل آن عمیق‌تر باشد. این کابل ها از پیچیده ترین محصولات تولید شده بر روی خطوط اکسترودر سیم و کابل در مقیاس بزرگ هستند که دارای عایق XLPE، محافظ فلزی، زره پوش و روکش های بیرونی چند لایه هستند.

چگونه فناوری اکسترودر سیم و کابل عملکرد کابل زیرزمینی را تعریف می کند

توانایی کابل برای زنده ماندن در هر عمق دفن تقریباً به طور کامل به نحوه تولید آن بستگی دارد. الف اکسترودر سیم و کابل ماشین اصلی در تولید کابل است - ترکیبات ترموپلاستیک یا ترموست را ذوب می کند و آنها را به طور یکنواخت روی هادی ها تحت شرایط دما، فشار و سرعت کنترل شده دقیق اعمال می کند. کیفیت این فرآیند، ثبات ضخامت عایق، چسبندگی ژاکت، سطح مقطع بدون فضای خالی و مقاومت در برابر عوامل استرس زای محیطی را تعیین می کند.

انواع اکسترودر مورد استفاده در تولید کابل زیرزمینی

بسته به نوع عایق و نوع کابل از چندین دسته اکسترودر سیم و کابل استفاده می شود:

• اکسترودرهای تک پیچ - رایج ترین پیکربندی برای اعمال ژاکت های PVC، پلی اتیلن یا TPE روی کابل ها. یک پیچ دوار ذوب شده و ترکیب را از طریق یک قالب در هادی منتقل می کند. آنها برای کاربرد ژاکت بیرونی UF-B، کابل افقی ولتاژ پایین و سیم کشی همه منظوره استفاده می شوند.
• خطوط اکسترودر پشت سر هم و سه سر - برای ساخت کابل چند لایه استفاده می شود، جایی که عایق، لایه های نیمه هادی و ژاکت های بیرونی باید به ترتیب یا به طور همزمان اعمال شوند. اینها برای تولید کابلهای زیرزمینی ولتاژ متوسط ​​و ولتاژ بالا ضروری هستند که در آن یکپارچگی لایه به طور مستقیم بر عملکرد دی الکتریک تأثیر می گذارد.
• خطوط CV (ولکانیزاسیون مداوم). - یک سیستم اکسترودر سیم و کابل تخصصی که برای کابل های عایق XLPE استفاده می شود. پس از اکستروژن، کابل از یک لوله گرم پر از نیتروژن یا بخار عبور می کند که در آن اتصال عرضی رخ می دهد. XLPE تولید شده به این روش می تواند دمای هادی تا 90 درجه سانتیگراد را به طور مداوم و تا 250 درجه سانتیگراد را در شرایط اتصال کوتاه تحمل کند - ویژگی هایی که برای کابل های انتقال مدفون ضروری است.
• خطوط ولکانیزه پیوسته زنجیره ای (CCV). - گونه‌ای که در آن کابل از لوله‌ای به شکل طناب با تکیه بر گرانش برای حفظ هندسه کابل در طول اتصال عرضی عبور می‌کند. این کابل‌ها برای سخت‌ترین کابل‌های ولتاژ بالا، از جمله کابل‌هایی که در 36 اینچ یا بیشتر برای زیرساخت‌های شبکه مدفون هستند، استفاده می‌شوند.

مواد عایق و مناسب بودن دفن

ترکیبی که به یک اکسترودر سیم و کابل وارد می شود، مناسب بودن کابل نهایی را برای اعماق دفن و محیط های خاص تعیین می کند:

یک اکسترودر سیم و کابل باید تلرانس های بسیار محکمی را در ضخامت دیوار حفظ کند - معمولاً برای کابل های برق ± 5٪ یا بهتر - زیرا عایق ناهموار نقاط تنش الکتریکی موضعی ایجاد می کند که می تواند سال ها پس از نصب منجر به خرابی دی الکتریک شود. برای کابل‌هایی که در عمق مدفون شده‌اند، تشخیص و تعمیر چنین خرابی‌هایی پرهزینه و مخرب است و کیفیت ساخت در مرحله اکسترودر را به مهم‌ترین عامل در قابلیت اطمینان کابل مدفون در طولانی‌مدت تبدیل می‌کند.

تغییرات منطقه ای و تفاوت کد فراتر از NEC

NEC یک خط پایه برای عمق دفن در ایالات متحده ارائه می دهد، اما این تنها استاندارد قابل اجرا نیست - و در بسیاری موارد حتی دقیق ترین استاندارد نیست. اصلاحات محلی، مقررات ایالتی، الزامات حق ارتفاق شهری و استانداردهای بین المللی همگی می توانند عمق دفن مورد نیاز را فراتر از حداقل NEC افزایش دهند.

اصلاحات محلی ایالات متحده

بسیاری از حوزه های قضایی NEC را با اصلاحات محلی تصویب می کنند. به عنوان مثال، کالیفرنیا از طریق عنوان 24 دارای الزامات اضافی است که می تواند در برنامه های خاص نیاز به دفن عمیق تر داشته باشد. برخی از شهرداری‌ها در ایالت‌های شمالی برای در نظر گرفتن عمق خط یخبندان به دفن عمیق‌تری نیاز دارند - در مینه‌سوتا یا مین، جایی که نفوذ یخبندان می‌تواند به 48 تا 60 اینچ برسد، خدمات شهری و برخی از کدهای مسکونی برای جلوگیری از آسیب‌های ناشی از یخ زدگی، عمق دفن را بسیار فراتر از حداقل NEC می‌کنند.

استانداردهای بین المللی

در خارج از ایالات متحده، نیازهای عمق کابل زیرزمینی به طور قابل توجهی متفاوت است:

• بریتانیا (BS 7671 / مقررات سیم کشی IET): کابل ها در باغ ها باید حداقل دفن شوند 450 میلی متر (تقریباً 18 اینچ) ، در حالی که کابل های زیر جاده ها به 600 میلی متر (تقریباً 24 اینچ) با حفاظت مکانیکی اضافی مانند کاشی کابل یا نوار هشدار نیاز دارند.
• آلمان (استانداردهای DIN VDE): کابل های برق معمولاً در حداقل 600 میلی متر دفن می شوند و 1000 میلی متر (تقریباً 39 اینچ) در زیر جاده ها و مناطق عمومی مورد نیاز است.
• استرالیا (AS/NZS 3000): حداقل عمق از 500 میلی‌متر برای کابل‌های مجرای باغ‌ها تا 900 میلی‌متر برای کابل‌های زیر مناطق دسترسی خودرو متغیر است.
• چین (استانداردهای گیگابایت): کابل های ولتاژ پایین زیرزمینی معمولاً در 700 میلی متر مورد نیاز هستند، در حالی که کابل های ولتاژ بالا باید در مناطق شهری 1000 میلی متر یا عمیق تر باشند.

این تفاوت‌ها نه تنها منعکس‌کننده سنت‌های نظارتی، بلکه شرایط خاک، بارگیری ترافیک و ماهیت فعالیت‌های مزاحمت زمین محلی است. کشورهایی که زیرساخت های شهری متراکم دارند به نیازهای عمیق تر تمایل دارند زیرا عواقب آسیب کابل - قطع برق برای هزاران نفر - هزینه نصب اضافی را توجیه می کند.

ملاحظات نصب عملی هنگام دفن سیم کابل

دانستن عمق مورد نیاز تنها نقطه شروع است. اجرای صحیح نصب کابل مدفون شامل مجموعه ای از تصمیمات و اقدامات احتیاطی است که تعیین می کند آیا کابل در طول عمر کاری 20 تا 40 ساله خود به طور قابل اعتماد عمل می کند یا خیر.

آماده سازی سنگر و بسترسازی

کیفیت بستر سنگر تقریباً به اندازه عمق اهمیت دارد. کابل ها هرگز نباید روی خاک صخره ای یا ناهموار قرار بگیرند که می تواند در طول زمان استرس تماس نقطه ای ایجاد کند. روش استاندارد مستلزم یک بستر 3 اینچی (75 میلی‌متری) از شن و ماسه ریز یا خاک غربال‌شده در زیر کابل، با پوشش مشابهی از ماسه در بالای آن، قبل از اینکه ترانشه با خاک بومی پر شود. برای کابل های ولتاژ بالا، این بستر شنی ممکن است 6 اینچ (150 میلی متر) یا بیشتر باشد. این نه تنها برای حفاظت مکانیکی مشخص شده است، بلکه به این دلیل که پس‌پرده فشرده و یکنواخت رسانایی حرارتی پایدارتری را فراهم می‌کند - برای کابل‌هایی که اتلاف گرما از جریان جریان بر رتبه‌بندی‌های ظرفیت تأثیر می‌گذارد، مهم است.

نوار هشدار و سیستم های علامت گذاری

در عمق 12 اینچ بالای کابل ، نصاب ها باید نوار هشدار زیرزمینی قابل تشخیص قرار دهند. این نوار پلاستیکی روشن - معمولاً زرد برای برق و نارنجی برای ارتباطات - حفارهای آینده را قبل از رسیدن به کابل هشدار می دهد. برای نصب های با ارزش یا ولتاژ بالا، نوار یا سیم ردیاب قابل تشخیص مغناطیسی اضافه می شود تا امکان مکان یابی الکترونیکی با ابزار یاب کابلی بدون حفاری فراهم شود.

استراتژی های کاهش عمق با استفاده از کانال

در جاهایی که حفاری تا عمق کامل 24 اینچی غیرعملی است - مانند محوطه سازی مستقر، زیر پاسیو یا نزدیک ریشه درختان - تغییر به کانال فلزی سفت و سخت اجازه می دهد عمق دفن به 6 اینچ کاهش یابد. این یک استراتژی مشروع و پرکاربرد است. مجرای لوله باید به خوبی در محل اتصالات ضد آب باشد و دارای اتصالات ورودی و خروجی مناسب باشد. هر نقطه ای که کابل از مجرا به دفن مستقیم منتقل می شود باید با دقت مدیریت شود، زیرا این اتصال یک نقطه شکست معمول است.

قبل از حفاری تماس بگیرید

قبل از حفر هر سنگر برای دفن کابل، تماس با یک سرویس مکان یابی شهری اختیاری نیست - از نظر قانونی در اکثر حوزه های قضایی مورد نیاز است. در ایالات متحده، تماس 811 (شماره ملی "پیش از حفاری تماس بگیرید") علامت گذاری تمام تاسیسات زیرزمینی در منطقه کار را در عرض 2 تا 3 روز کاری آغاز می کند. کابل‌های برق - گاز، برق، آب، مخابرات - ممکن است در عمق‌هایی دفن شوند که با استانداردهای لازم متفاوت است، زیرا تحت کدهای قدیمی‌تر، توسط پیمانکاران مختلف یا در پیکربندی‌های غیراستاندارد نصب شده‌اند. کابل های زیرزمینی موجود به طور معمول در اعماق بین 12 تا 18 اینچ یافت می شوند، حتی زمانی که کد فعلی به 24 اینچ نیاز دارد.

اتصالات و اتصالات زیر درجه

NEC اتصالات دفن مستقیم کابل UF-B را مجاز می‌داند، مشروط بر اینکه با کیت‌های اتصال زیرزمینی ذکر شده ساخته شده باشند - کانکتورهای ضد آب پر از ژل یا مجموعه‌های انقباض حرارتی که درجه دفن کابل را در محل اتصال حفظ می‌کنند. با این حال، بهترین روش صنعت به شدت از اتصالات زیرزمینی در صورت امکان جلوگیری می کند. هر اتصال یک نقطه ضعف بالقوه است. کابل‌های بلند باید از طول‌های پیوسته از جعبه اتصال قابل دسترس یا جعبه کششی در سطح سطح استفاده کنند، هر زمان که طول کار اجازه می‌دهد. جعبه های اتصال نصب شده در زمین باید برای مکان های مرطوب یا مرطوب رتبه بندی شوند و در دسترس باشند.

چگونه ساخت کابل از خط اکسترودر بر انتخاب عمق دفن تأثیر می گذارد

یک نصاب که بین محصولات کابلی مختلف برای یک برنامه مدفون انتخاب می‌کند، در واقع بین فلسفه‌های مختلف تولید انتخاب می‌کند. کابلی که با دقت بالا تولید می شود اکسترودر سیم و کابل خطی با کنترل‌های فرآیندی فشرده، عایق یکنواخت‌تر، چسبندگی ژاکت بهتر، و عملکرد الکتریکی و مکانیکی ثابت‌تری نسبت به نمونه‌ای که با استانداردهای کیفیت پایین‌تر تولید می‌شود، خواهد داشت - حتی اگر هر دو از نظر فنی دارای رتبه‌بندی و فهرست یکسانی باشند.

به عنوان مثال، دو کابل UF-B با AWG و ولتاژ یکسان ممکن است در موارد زیر تفاوت قابل توجهی داشته باشند:

• تمرکز ژاکت - میزان مرکزیت هادی در داخل عایق. تمرکز ضعیف ناشی از تراز ناسازگار قالب اکسترودر، نقاط نازکی را ایجاد می کند که در برابر شکست دی الکتریک آسیب پذیر هستند.
• یکنواختی ضخامت ژاکت - یک ژاکت بیرونی که از 0.8 میلی متر تا 1.4 میلی متر در اطراف آن متغیر است، محافظت مکانیکی ناهمواری را فراهم می کند. کابل های ممتاز تولید شده بر روی خطوط اکسترودر کنترل شده با CNC ضخامت ژاکت را در محدوده ± 0.05 میلی متر نگه می دارند.
• کیفیت ترکیب مواد - فرمول خاص ترکیب PVC یا PE، از جمله تثبیت کننده های UV، نوع نرم کننده و محتوای پرکننده، مستقیماً بر نحوه نگه داشتن کابل در محیط های مدفون در طول زمان تأثیر می گذارد. ترکیبات ارزان‌تر ممکن است آزمایش‌های فهرست‌بندی اولیه را پشت سر بگذارند اما در محیط‌های واقعی خاک سریع‌تر تخریب می‌شوند.
• کیفیت هادی - مس بدون اکسیژن یا با رسانایی بالا که به تلورانس‌های دقیق کشیده می‌شود، بهتر از مس درجه پایین‌تر در مقابل اکسیداسیون مقاومت می‌کند، به‌ویژه در نقاط اتصال مدفون و انتهایی که تجمع مقاومت تماس طولانی‌مدت می‌تواند باعث گرمای بیش از حد شود.

هنگام انتخاب کابل برای کاربرد دفن - به ویژه کابلی که دسترسی به آن پس از نصب دشوار است - منشأ کابل و کیفیت ساخت معیارهای انتخاب قانونی هستند، نه فقط ملاحظات بازاریابی. کابل‌های تولیدکنندگانی که روی فناوری مدرن اکسترودر سیم و کابل، تست جرقه درون خطی، و سیستم‌های نظارت بر خروج از مرکز سرمایه‌گذاری می‌کنند، عملکرد طولانی‌مدت زیرزمینی بهتری را ارائه می‌دهند.

اشتباهات رایجی که منجر به خرابی کابل مدفون می شود

اکثر خرابی های کابل مدفون در کاربردهای مسکونی و تجاری سبک به جای نقص محصول به مجموعه کوچکی از خطاهای نصب نسبت داده می شود. درک این حالت های خرابی به توضیح اینکه چرا الزامات عمق دفن وجود دارد و چرا رعایت دقیق آنها مهم است کمک می کند.

• عمق ناکافی: رایج ترین اشتباه. صاحبان خانه و گاهی اوقات پیمانکاران برای صرفه جویی در زمان، کابل را در 12 یا حتی 8 اینچ دفن می کنند تا در عرض چند سال کابل در اثر کارهای معمولی حیاط آسیب ببیند. قطع یک بیل از طریق یک UF-B 12/2 مدفون که یک پریز در فضای باز را تغذیه می کند، می تواند خطای ایجاد کند که قطع کننده ها را از کار می اندازد، به تجهیزات متصل آسیب می زند، یا در بدترین حالت اگر محافظ جریان اضافه به درستی کار نکند، آتش ایجاد می کند.
• استفاده از نوع کابل اشتباه: استاندارد NM-B (Romex) یک کابل داخلی است و برای دفن مستقیم در لیست نیست، اما به طور مرتب در تاسیسات دفن شده یافت می شود. NM-B فاقد پوشش جامد گرمانرم UF-B است و زمانی که در معرض رطوبت خاک قرار می گیرد به سرعت تخریب می شود - معمولاً در عرض 2 تا 5 سال.
• پر کردن ناکافی: پر کردن مستقیم با خاک سنگی یا رسی بدون بستر ماسه، تنش های مکانیکی نقطه ای ایجاد می کند و در خاک های رسی، غرقابی در اطراف کابل ایجاد می کند که تخریب ژاکت را تسریع می کند.
• رد شدن از حفاظت در انتقال: در جایی که کابل مدفون وارد ساختمان می شود یا از زیرزمین به سطح بالاتر منتقل می شود، باید توسط مجرای که حداقل 8 اینچ بالاتر از درجه نهایی گسترش یافته محافظت شود. کابل محافظت نشده در انتقال سطح درجه به شدت در برابر آسیب فیزیکی، تخریب UV و نفوذ رطوبت آسیب پذیر است.
• بدون سند مسیرهای کابل: عدم تصویربرداری یا ترسیم مسیرهای کابل قبل از پر کردن به این معنی است که صاحبان خانه یا پیمانکاران آینده راهی برای دانستن محل دفن کابل ها بدون سرویس مکان یابی ندارند - و سرویس های مکان یابی همیشه نمی توانند کابل های کوچک مسکونی را در عمق کم پیدا کنند.

عمق مورد نیاز برای موقعیت های خاص و کابل کشی

مکان‌های مختلف در یک تاسیسات واحد می‌تواند به عمق‌های دفن متفاوتی نیاز داشته باشد، به این معنی که یک کابل واحد که از یک ملک عبور می‌کند ممکن است نیاز به تغییر عمق داشته باشد، زیرا از انواع مختلف زمین عبور می‌کند.

زیر چمنزارها و باغها

UF-B در 24 اینچ استاندارد برای مناطق چمنزار است. این عمق تجهیزات معمولی هوادهی چمن، دستگاه های جداکننده و اکثر ابزار باغ را پاک می کند. با این حال، تخت های بلند باغ که به طور منظم تا 12 یا 18 اینچ حفر می شوند، یک خطر هستند. اکیداً توصیه می شود که کابل را در اطراف به جای زیر بسترهای کاشت قرار دهید.

زیر درایوها و مناطق دسترسی به خودرو

UF-B در زیر راهروها هنوز به 24 اینچ نیاز دارد. با این حال، بسیاری از نصاب ها برای افزودن حفاظت مکانیکی در برابر بارگذاری وسایل نقلیه و امکان تعویض کابل در آینده بدون حفاری از سطح راهرو، به مجرای صلب برای عبور از مسیرهای عبوری می روند. آستین مجرای زیر راهرو نصب شده در حین ساخت راهرو هزینه بسیار کمی دارد. اضافه کردن یکی بعد از این واقعیت ممکن است 500 تا 2000 دلار برای برش و بازسازی بتن یا آسفالت هزینه داشته باشد.

زیر صفحات بتنی

هنگامی که یک کابل از زیر یک دال بتنی موجود یا برنامه ریزی شده عبور می کند (نه راه ورودی)، UF-B ممکن است در 18 اینچ و مجرای PVC در 12 اینچ مدفون شود. دال خود محافظت مکانیکی قابل توجهی را فراهم می کند و عمق کاهش یافته را توجیه می کند. کابل‌های زیر دال‌ها باید تا حد امکان در کانال نصب شوند تا امکان تعویض وجود داشته باشد - تعمیر خرابی کابل در زیر یک کف بتنی بسیار پرهزینه است اگر کابل مستقیماً دفن شود.

کانال داخلی تحت مناطق تحت کنترل آبیاری

در تأسیسات محوطه سازی تجاری با آبیاری خودکار، مناطق کابلی مدفون اغلب برای تعمیرات آبیاری مختل می شوند. مشخص کردن مجرا و افزایش عمق دفن به 30 اینچ در این مناطق به طور قابل توجهی خطر آسیب ناخواسته کابل را در طول تعمیر و نگهداری آبیاری کاهش می دهد - یک حالت شکست رایج و گران قیمت در مدیریت املاک تجاری.

نقش آمپاسیت و گرما در تعیین عمق دفن کابل های برق

برای کابل های برق که دارای جریان قابل توجهی هستند، عمق دفن با آن تعامل دارد ampacity - حداکثر جریانی که یک کابل می‌تواند بدون تجاوز از درجه دمای آن حمل کند. کابل‌های زیرزمینی گرما را به جای هوا در خاک اطراف پخش می‌کنند و مقاومت حرارتی خاک با محتوای رطوبت، تراکم و ترکیب متفاوت است. جداول ampacity NEC برای کابل های زیرزمینی مقادیر خاصی از مقاومت حرارتی خاک و عمق دفن را در نظر می گیرند.

کابلی که در 24 اینچ در خاک معمولی مدفون است، معمولاً می تواند جریان بیشتری را نسبت به همان کابلی که در 6 اینچ مدفون شده است، حمل کند، زیرا خاک عمیق تر، دمای پایدارتر و به طور کلی پایین تر را حفظ می کند و اتلاف گرما را بهبود می بخشد. مهندسان تاسیسات که محاسبات دقیق ampacity را برای فیدرهای زیرزمینی انجام می دهند، عمق دفن را به عنوان یک متغیر اصلی در نظر می گیرند. برای یک کابل 500 کیلو متری عایق XLPE - تولید شده بر روی خط اکسترودر سیم و کابل با قطر بزرگ - تفاوت بین دفن در 30 اینچ در مقابل 18 اینچ در خاک شنی خشک می تواند نشان دهنده یک افزایش 10 تا 15 درصدی در ampacity مجاز ، که مستقیماً به ظرفیت برای ارائه بار بیشتر بدون نیاز به هادی بزرگتر و گرانتر تبدیل می شود.

به همین دلیل است که مشخصات نصب کابل درجه شهری معمولاً به عمق بسیار فراتر از حداقل کد نیاز دارد. عمق اضافی صرفاً احتیاط نیست - بهینه سازی مهندسی است که بازده سرمایه گذاری مواد هادی را به حداکثر می رساند و در عین حال عمر مفید را با پایین نگه داشتن دمای عملیاتی افزایش می دهد.
