طول عمر یک سیم چقدر است؟ طول عمر بر اساس نوع و کاربرد

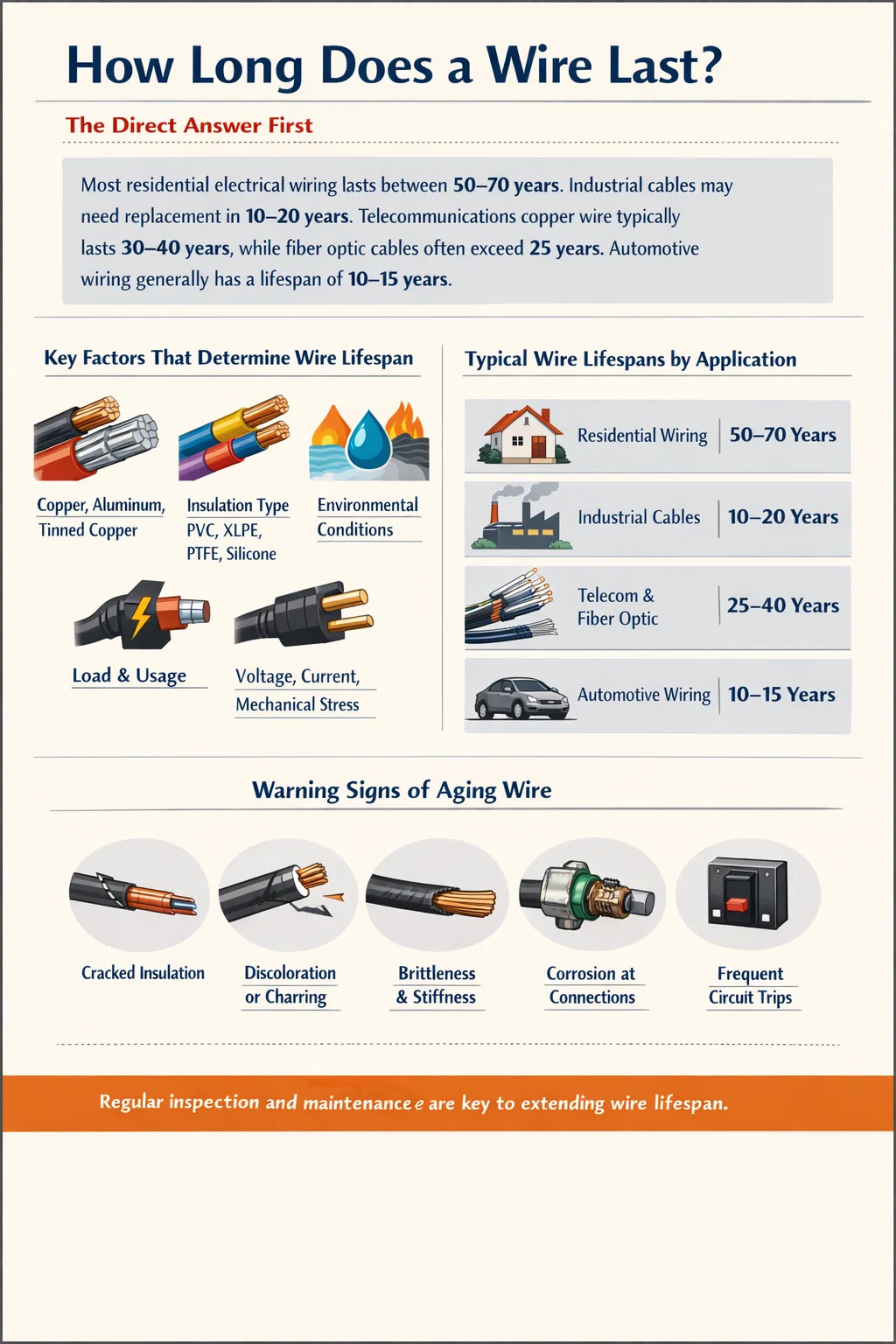

طول عمر یک سیم چقدر است؟ ابتدا پاسخ مستقیم

طول عمر یک سیم به شدت به مواد، نوع عایق، محیط کار و شرایط بار بستگی دارد - اما به عنوان یک معیار عملی، سیم کشی برق اکثر منازل مسکونی بین 50 تا 70 سال طول می کشد در حالی که کابل‌های صنعتی در محیط‌های پر تقاضا ممکن است طی ۱۰ تا ۲۰ سال نیاز به تعویض داشته باشند. سیم مسی مخابراتی اغلب برای 30 تا 40 سال کارایی خود را حفظ می کند، در حالی که کابل های فیبر نوری با حداقل تخریب می توانند بیش از 25 سال باشند. سیمی که برای کاربردهای خودرو طراحی شده است، معمولاً دارای عمر مفید ۱۰ تا ۱۵ سال است، اگرچه عملکرد در دنیای واقعی به طور قابل توجهی بر اساس چرخه گرما، لرزش و قرار گرفتن در معرض مایع متفاوت است.

این اعداد دلخواه نیستند. آنها منعکس کننده چندین دهه داده های میدانی، تحقیقات علم مواد و استانداردهای مهندسی هستند که توسط نهادهایی مانند کد ملی برق (NEC)، IEC و UL ایجاد شده است. درک اینکه چه چیزی عمر سیم را کوتاه یا افزایش می دهد به همان اندازه مهم است که دانستن ارقام پایه - و این درک در مرحله تولید شروع می شود، به ویژه در مورد اینکه چگونه یک اکسترودر سیم و کابل به عایق و پوششی که هادی را در طول عمر مفید محافظت می کند، شکل می دهد.

عوامل کلیدی که طول عمر سیم را تعیین می کنند

هیچ متغیر واحدی تعیین نمی کند که یک سیم چقدر طول می کشد. در عوض، طول عمر محصول عوامل متقابل متعددی است که هر یک می توانند به طور چشمگیری پنجره خدمات مورد انتظار را تغییر دهند. در اینجا به بررسی مهم ترین آنها می پردازیم:

مواد هادی

مس همچنان استاندارد طلایی برای هادی های الکتریکی است. رسانایی عالی ارائه می دهد، بهتر از بسیاری از گزینه ها در برابر خوردگی مقاومت می کند و یکپارچگی ساختاری را تحت چرخه حرارتی حفظ می کند. سیم مسی در محیطی که به درستی نصب شده و تحت کنترل آب و هوا باشد می تواند بیش از 100 سال دوام بیاورد - خود هادی به ندرت از کار می افتد. عایق اطراف آن را انجام می دهد. سیم آلومینیومی که اغلب در مدارهای انشعابات مسکونی در دهه های 1960 و 70 مورد استفاده قرار می گرفت، بیشتر مستعد اکسیداسیون در نقاط اتصال است و با تغییرات دما به طور چشمگیری منبسط و منقبض می شود و به خرابی اتصال کمک می کند که عمر مفید موثر را در برخی از بافت های مسکونی به 30 تا 50 سال کاهش می دهد. هادی های مس قلع دار و روکش نقره که به ترتیب در کاربردهای دریایی و فرکانس بالا مورد استفاده قرار می گیرند، مزایای خاصی از مقاومت در برابر خوردگی را ارائه می دهند که عمر را در آن محیط های هدف افزایش می دهد.

مواد عایق و پوشش

عایق تقریباً همیشه اولین جزء است که تخریب می شود. پی وی سی (پلی وینیل کلراید) پرمصرف ترین ماده عایق در سطح جهان است. عایق پی وی سی استاندارد حامل الف محدوده دمایی 15- تا 70 درجه سانتی گراد و معمولاً بعد از 20 تا 40 سال در کاربردهای استاندارد علائم شکنندگی یا ترک خوردگی را نشان می دهد. پلی اتیلن متقاطع (XLPE) مقاومت حرارتی فوق العاده ای را ارائه می دهد - تا دمای 90 درجه سانتی گراد به طور مداوم - و در برابر حملات شیمیایی بسیار بهتر از PVC استاندارد مقاومت می کند. کابل‌های عایق‌شده با XLPE در تاسیسات صنعتی یا زیرزمینی اغلب برای 30 تا 40 سال خدمات رتبه‌بندی می‌شوند. عایق لاستیکی سیلیکونی، که در محیط‌های با دمای بالا مانند اجاق‌ها یا محفظه‌های موتور استفاده می‌شود، می‌تواند تا دمای 180 درجه سانتی‌گراد را تحمل کند و انعطاف‌پذیری را در محدوده دمایی وسیع‌تری حفظ کند، و به آن مزیت خاصی در محیط‌های گرمایی نیاز دارد. عایق PTFE (تفلون) که در صنایع هوافضا و فرآوری های شیمیایی استفاده می شود، می تواند تا دمای 260 درجه سانتیگراد را تحمل کند و دارای بی اثری شیمیایی است که باعث می شود تقریباً در برابر تمام حلال های صنعتی مقاوم باشد.

کیفیت اکستروژن عایق به طور مستقیم بر این نتایج تأثیر می گذارد. یک اکسترودر سیم و کابل که دمای مذاب دقیق، سرعت خط ثابت و فشار قالب یکنواخت را حفظ می کند، عایق با ضخامت دیواره یکنواخت تولید می کند - یک پیش بینی کلیدی برای عملکرد الکتریکی و طول عمر. نقاط نازک در عایق، نقاط ضعف دی الکتریک را در جایی که تنش ولتاژ متمرکز می شود، ایجاد می کند و شکست را تسریع می کند.

دمای عملیاتی

گرما دشمن اصلی عایق سیم است. معادله آرنیوس که برای پیری کابل اعمال می‌شود، نشان می‌دهد که به ازای هر 10 درجه سانتی‌گراد افزایش دمای عملیاتی بالاتر از حداکثر نامی، عمر عایق تقریباً نصف می‌شود. این بدان معناست که کابلی که به مدت 40 سال در 70 درجه سانتیگراد کار می کند، اگر به طور معمول در دمای 80 درجه سانتیگراد کار کند، از نظر تئوری فقط 20 سال دوام می آورد. به همین دلیل است که درجه بندی حرارتی یک روش استاندارد مهندسی است - کابل ها باید اندازه ای داشته باشند تا در دمای نامی خود به خوبی عمل کنند، نه در سقف آن.

مواجهه با محیط زیست

اشعه ماوراء بنفش بیشتر پلاستیک ها را تخریب می کند. کابل های خارج از منزل که در معرض نور مستقیم خورشید بدون پوشش تثبیت شده در برابر اشعه ماوراء بنفش قرار می گیرند ممکن است در عرض 5 تا 10 سال ترک های سطحی را نشان دهند. ورود رطوبت به بسته‌های کابل باعث ایجاد خوردگی گالوانیکی در پایانه‌ها و در کاربردهای برق AC، فعالیت تخلیه جزئی می‌شود. قرار گرفتن در معرض مواد شیمیایی - روغن ها، حلال ها، اسیدها - می تواند به سرعت PVC استاندارد را مورد حمله قرار دهد و برای عمر مفید به ترکیبات خاصی مانند پلی اتیلن کلردار (CPE) یا الاستومرهای ترموپلاستیک (TPE) نیاز دارد. از نظر مکانیکی، چرخه‌های خمش مکرر، خرد شدن یا آسیب جوندگان می‌توانند هادی‌ها را مدت‌ها قبل از تخریب حرارتی عایق از بین ببرند.

کیفیت نصب

حتی کابل باکیفیت نیز در صورت نصب نادرست پیش از موعد از کار می افتد. تجاوز از حداقل شعاع خمش در حین نصب می تواند باعث ایجاد ترک های ریز در عایق یا تغییر شکل هادی شود. اتصالات لوله یا اتصالات کابلی بیش از حد سفت می تواند نقاط استرس مزمن ایجاد کند. خاتمه صحیح - با استفاده از کانکتورهای دارای رتبه بندی مناسب، اعمال گشتاور صحیح به شاخه ها و جلوگیری از ورود رطوبت در نقاط اتصال - می تواند عمر مفید را در کاربردهای حیاتی اتصال دو یا سه برابر کند.

طول عمر سیم بر اساس نوع برنامه

کاربردهای مختلف، تقاضاهای کاملاً متفاوتی را بر سیم و کابل تحمیل می کنند. جدول زیر انتظارات عمر مفید معمولی را در دسته های اصلی خلاصه می کند:

این ارقام شرایط عملیاتی استاندارد را در نظر می گیرند. پیری سریع ناشی از بارگذاری بیش از حد، نصب نامناسب یا محیط‌های سخت می‌تواند هر یک از این طول عمر را به طور چشمگیری کاهش دهد - در برخی موارد صنعتی تا 50٪ یا بیشتر.

نقش اکسترودر سیم و کابل کیفیت در عملکرد بلند مدت

کیفیت ساخت یکی از مهمترین عوامل تعیین کننده طول عمر سیم است. اکسترودر سیم و کابل دستگاهی است که عایق و ژاکت را روی هادی لخت اعمال می کند و دقت آن مستقیماً یکپارچگی ساختاری محصول نهایی را تعیین می کند.

چگونه سازگاری اکستروژن بر طول عمر تأثیر می گذارد

فرآیند اکستروژن شامل ذوب یک ترکیب پلیمری و فشار دادن آن از طریق قالب برای پوشش دادن هادی است. پارامترهای حیاتی عبارتند از دمای مذاب، سرعت پیچ، سرعت خط، فشار سر و سرعت خنک‌سازی. هر گونه ناپایداری در این پارامترها باعث ایجاد نقص در عایق می شود:

• تغییر ضخامت دیوار - فشار نامناسب قالب باعث می شود که دیواره عایق از یک طرف ضخیم تر و از طرف دیگر نازک تر شود (خروج از مرکز). دیواره های نازک استرس الکتریکی را متمرکز می کنند، ولتاژ شکست را کاهش می دهند و عمر دی الکتریک را کاهش می دهند.
• حفره ها و شمول ها - گیر افتادن گاز در حین اکستروژن باعث ایجاد حفره هایی در بدنه عایق می شود. در کابل‌های فشار متوسط ​​و فشار قوی، حفره‌ها محل فعالیت تخلیه جزئی هستند - قوس‌های الکتریکی میکروسکوپی که عایق را از داخل فرسایش می‌دهند. یک میکروویید منفرد می تواند سال ها قبل از پایان عمر مورد انتظار باعث خرابی کابل زیرزمینی شود.
• زبری و آلودگی سطح - در تولید کابل ولتاژ بالا، عیوب سطحی در رابط هادی-عایق، نقاط افزایش میدان الکتریکی را ایجاد می کند. یک اکسترودر سیم و کابل با فیلتر ناکافی مذاب پلیمری امکان آلودگی ذرات را فراهم می کند که همان اثر را دارد.
• درجه درمان یا اتصال عرضی — برای کابل های XLPE، واکنش اتصال عرضی باید به دقت کنترل شود. عایق تحت عمل فاقد خواص حرارتی و مکانیکی مواد کاملاً متقابل است که منجر به خزش و تغییر شکل زودرس در دماهای بالا می شود.

سیستم‌های اکسترودر سیم و کابل مدرن این نگرانی‌ها را از طریق کنترل پیچ مبتنی بر سروو، اندازه‌گیری ضخامت دیواره در زمان واقعی از طریق گیج لیزری یا اسکن اشعه ایکس، بازخورد حلقه بسته برای حفظ متمرکز بودن قالب، و آزمایش جرقه درونی برای تشخیص سوراخ‌های عایق بلافاصله پس از اکستروژن برطرف می‌کنند. تولیدکننده‌ای که با تجهیزات اکستروژن قدیمی یا ضعیف نگهداری می‌شود ممکن است کابلی تولید کند که مطابق به نظر برسد اما دارای نقص‌های پنهانی است که برای بازرسی بصری استاندارد نامرئی است.

تک لایه در مقابل اکستروژن چند لایه

سازه های کابلی با کارایی بالا اغلب به اکستروژن همزمان نیاز دارند - کاربرد همزمان دو یا چند لایه پلیمری در یک پاس. برای کابل‌های XLPE ولتاژ متوسط، این معمولاً به معنای یک لایه محافظ رسانا، عایق اصلی و یک لایه محافظ عایق است که به طور همزمان اعمال می‌شود. چسبندگی فصل مشترک بین این لایه ها بسیار مهم است: لایه لایه شدن در مرزهای لایه فضاهای شکافی را ایجاد می کند که در آن رطوبت می تواند جمع شود و تخلیه های جزئی ممکن است رخ دهد. یک اکسترودر سیم و کابل که برای هماکستروژن سه گانه طراحی شده است باید تعادل فشار دقیق را در هر سه جریان پلیمری حفظ کند. عدم تعادل فشار باعث می‌شود یک لایه دیگر را در رابط آلوده کند و نقص‌هایی را ایجاد کند که آزمایش‌های استاندارد محصول نهایی ممکن است تا زمانی که سال‌های خدمت سپری نشده باشد، تشخیص ندهد.

علائم هشدار دهنده ای که نشان می دهد یک سیم به پایان عمر خود می رسد

شناسایی سیم پیر قبل از خرابی از آسیب تجهیزات، آتش سوزی و خطرات ایمنی جلوگیری می کند. علائم زیر نشان می دهد که بازرسی یا جایگزینی باید به طور جدی مورد توجه قرار گیرد:

• ترک خوردگی یا ترک خوردگی ژاکت عایق - ترک های سطحی که حتی بدون خم شدن ظاهر می شوند، نشان دهنده تخریب پیشرفته پلیمر است. هنگامی که ترک قابل مشاهده است، عایق ممکن است استحکام دی الکتریک قابل توجهی را از دست داده باشد.
• تغییر رنگ یا زغال سنگ - زرد شدن عایق پی وی سی سفید یا خاکستری نشان دهنده قرار گرفتن در معرض حرارت طولانی مدت است. تغییر رنگ قهوه ای یا سیاه در نزدیکی پایانه ها نشان دهنده گرمای بیش از حد پایدار در نقاط اتصال است.
• شکنندگی یا سفتی - عایق‌هایی که در صورت خم شدن به آرامی ترک می‌خورند یا پوسته می‌شوند، محتوای نرم‌کننده خود را در اثر مهاجرت یا تبخیر از دست داده‌اند. این امر به ویژه در کابل های PVC قدیمی در محیط های گرم رایج است.
• افزایش رانش مقاومت عایق - در برنامه های تعمیر و نگهداری صنعتی، آزمایش مگاهم متر دوره ای مقاومت عایق را در طول زمان ردیابی می کند. یک روند نزولی ثابت نشان دهنده ورود رطوبت یا تخریب عایق است که به سمت شکست نهایی پیش می رود.
• خوردگی در پایانه ها - رسوبات اکسید سبز یا سفید در نقاط اتصال، به ویژه در آلومینیوم یا هادی های قلع دار، مقاومت تماس را افزایش می دهد و گرما ایجاد می کند، و تخریب بیشتر را در یک چرخه خود تقویت کننده تسریع می کند.
• خاموش شدن مکرر حفاظت مدار - وقفه‌های خطای زمین (GFI) یا حفاظت از جریان اضافه که بدون دلیل بار مشخص قطع می‌شود، می‌تواند نشان‌دهنده خرابی عایق بین هادی‌ها یا به زمین باشد.
• بوی سوختگی در حین کار - هر گونه بوی سوختگی مداوم از مسیرهای کابل، پانل ها یا تجهیزات باید باعث خاموش شدن و بازرسی فوری شود. پیرولیز عایق بوی تند و متمایزی دارد که پس از انجام آن ملایم نیست.

نحوه افزایش طول عمر سیم در سرویس

برای سیم نصب شده در حال حاضر، چندین استراتژی می توانند به طور معنی داری عمر سرویس قابل اعتماد را افزایش دهند:

مدیریت حرارتی

جلوگیری از تجربه دمای بالا در مسیرهای کابل، تنها اقدام تعمیر و نگهداری با بیشترین تاثیر است. در تابلوهای برق، از تهویه بدون مانع مطمئن شوید. در سینی‌های کابل صنعتی، دستورالعمل‌های ضریب پر را به شدت دنبال کنید - سینی پر ازدحام گرمای تولید شده توسط هادی‌های متعدد را به دام می‌اندازد و می‌تواند دمای عملیاتی را بالاتر از حد مجاز برای همه کابل‌های بسته‌بندی کند. کاهش بار در یک مدار قدیمی - حتی تا 20٪ - می تواند سرعت تخریب باقیمانده را به طور چشمگیری کاهش دهد.

حفاظت مکانیکی

کابل هایی که در معرض ترافیک پا، حرکت وسیله نقلیه یا تماس مکرر مکانیکی قرار می گیرند باید با مجرا، رمپ کابل یا غلاف محافظ محافظت شوند. برای نصب در فضای باز، مجرای مقاوم در برابر اشعه ماوراء بنفش یا روکش کابلی که روی کابل کهنه شده با روکش تثبیت شده در برابر اشعه ماوراء بنفش اعمال می شود، می تواند با کاهش تخریب بیشتر اشعه ماوراء بنفش، سال ها خدمات را اضافه کند. در کاربردهای منعطف - بازوهای رباتیک، حامل های کابل - جایگزینی پیشگیرانه کابل ها بر اساس تعداد چرخه انعطاف پذیر به جای بازرسی بصری به تنهایی یک عمل استاندارد است.

تعمیر و نگهداری خاتمه

نقاط اتصال از نظر آماری رایج ترین محل شروع خرابی هستند. بازگرداندن دوره‌ای پیچ‌ها و پیچ‌های ترمینال به مقادیر مشخص - به‌ویژه برای هادی‌های آلومینیومی که تحت فشار مداوم خزش می‌کنند - از اتصالات با مقاومت بالا که بیش از حد گرم می‌شوند و تخریب عایق را تسریع می‌کنند، جلوگیری می‌کند. استفاده از ترکیب آنتی اکسیدانی مناسب به انتهای آلومینیومی قبل از اتصال و آب بندی در برابر نفوذ رطوبت به طور قابل ملاحظه ای خرابی مرتبط با خوردگی را کاهش می دهد.

تست دوره ای

برای مدارهای بحرانی و کابل های ولتاژ متوسط، یک برنامه آزمایش برنامه ریزی شده قبل از خرابی خراب می شود. روش های رایج عبارتند از:

• تست مگاهم متر (مقاومت عایق). - سالانه در مدارهای بحرانی انجام می شود. مقادیر کمتر از 1 MΩ به ازای هر کیلوولت ولتاژ کاری نشان دهنده نگرانی است. روند از هر اندازه گیری منفرد مهم تر است.
• تست تخلیه جزئی - حفره های داخلی و عیوب عایق را در کابل های فشار متوسط و فشار قوی بدون نیاز به برق رسانی به کابل برای خرابی تشخیص می دهد. این روش به طور فزاینده ای به عنوان یک سرویس سیار برای پست ها و کارخانه های صنعتی در دسترس است.
• بازتاب سنجی دامنه زمانی (TDR) - یک پالس سیگنال به پایین کابل می فرستد و انعکاس ها را تجزیه و تحلیل می کند تا تغییرات امپدانس ناشی از نقص، نفوذ رطوبت یا قطعات خرد شده را تعیین کند. به ویژه برای محل خطای کابل زیرزمینی موثر است.
• بازرسی ترموگرافی — دوربین‌های مادون قرمز نقاط داغ در پایانه‌ها، هادی‌های بارگذاری شده بیش از حد، و اتصالات خراب شده را در طول عملکرد عادی، بدون خاموش شدن سیستم شناسایی می‌کنند.

انتخاب ترکیب عایق: آنچه که اکسترودر سیم و کابل پردازش می کند به اندازه خود ماشین اهمیت دارد

هنگام تعیین یا تامین منبع سیم و کابل، درک ترکیب عایق به اندازه دانستن اندازه هادی مهم است. این ترکیب درجه حرارت، مقاومت شیمیایی، انعطاف پذیری و رفتار پیری را تعیین می کند. در اینجا مقایسه ای از رایج ترین مواد عایق پردازش شده توسط سیستم های اکسترودر سیم و کابل آورده شده است:

هر یک از این ترکیبات به یک اکسترودر سیم و کابل نیاز دارد که برای رئولوژی مذاب خاص خود کالیبره شده است. برای مثال PTFE به جای اکستروژن پیچ معمولی به اکستروژن قوچ نیاز دارد زیرا به همان روش PVC یا XLPE در یک سیال چسبناک ذوب نمی شود. EPR و ترکیبات سیلیکونی نیاز به پروفایل دمایی دقیق دارند تا از ولکانیزه شدن زودرس در بشکه جلوگیری شود. ماشین و مواد باید با هم مطابقت داشته باشند - استفاده از راه اندازی اشتباه اکسترودر برای یک ترکیب مشخص یکی از سریع ترین راه ها برای تولید کابل با عمر مفید کمتر است.

استانداردهای نظارتی که انتظارات طول عمر سیم را تعریف می کنند

طول عمر سیم صرفا یک پدیده فیزیکی نیست - همچنین یک پدیده نظارتی است. نهادهای استاندارد حداقل آستانه‌های عملکردی را که کابل باید در زمان تولید رعایت کند، تعریف می‌کنند و بسیاری نیز پروتکل‌های تست پیری تسریع‌شده را تعریف می‌کنند که سال‌های خدمت را در روزها یا هفته‌ها شبیه‌سازی می‌کنند.

• IEC 60502 - کابل‌های برق را با عایق اکسترود شده از 1 کیلوولت تا 30 کیلو ولت، شامل طراحی، آزمایش و حداقل ضخامت دیواره عایق که عمر الکتریکی و مکانیکی را تعیین می‌کند، پوشش می‌دهد.
• UL 44 و UL 83 - استانداردهای آمریکای شمالی برای سیم های عایق حرارتی و گرمانرم به ترتیب. این استانداردها دمای نامی، ولتاژ و آزمایش‌های خاص را تعریف می‌کنند - از جمله آزمایش‌های پیری در کوره، خمش سنبه، و تست‌های خرد شدن - که کابل‌ها باید قبل از فهرست‌بندی از آنها عبور کنند.
• ICEA S-93-639 / NEMA WC74 - کابل‌های برق محافظ 5 تا 46 کیلو ولت را پوشش می‌دهد و شامل پروتکل‌های آزمایش پیری حرارتی است که برای اعتبارسنجی عمر مورد انتظار 30 تا 40 سال تحت شرایط نام‌گذاری شده طراحی شده است.
• SAE J1128 و J1291 - استانداردهای سیم خودرو که کلاس های درجه بندی درجه حرارت و عملکرد پیری حرارتی را برای کاربردهای دسته سیم مشخص می کند.
• MIL-DTL-27500 - مشخصات نظامی برای سیم کشی هوافضا، که آزمایش عمر سریع، مقاومت در برابر سایش و استقامت حرارتی را الزامی می کند که به انتظارات خدمات 20 تا 30 ساله هواپیما ترجمه می شود.

رعایت این استانداردها نه تنها به مواد مناسب بلکه به فرآیندهای تولیدی به طور مداوم کنترل شده نیاز دارد. یک سیستم اکسترودر سیم و کابل با ادغام کنترل فرآیند آماری (SPC) - ثبت پارامترهای کلیدی فرآیند به طور مداوم و ایجاد هشدار در هنگام تغییر محدودیت‌های کنترلی خارج از محدوده کنترلی - به سازندگان مدارک لازم برای نشان دادن انطباق استاندارد و ایستادگی در پشت ادعاهای عمر مفید را می‌دهد.

زمان تعویض سیم به جای تعمیر

تصمیم گیری بین تعمیر و تعویض کامل یکی از مهم ترین مسائل اقتصادی در مدیریت دارایی کابل است. چندین عامل به وضوح برای جایگزینی کامل نسبت به تعمیر موضعی استدلال می کنند:

• هنگامی که شکست عایق توزیع شده است، نه موضعی - اگر آزمایش مقاومت عایق به جای یک نقطه خطا، کاهش کلی تدریجی را نشان دهد، کل کابل به طور یکنواخت کهنه شده است. از بین بردن یک عیب در این مورد یک نقطه ضعف را برطرف می کند در حالی که ده ها نقطه دیگر را در معرض خطر یکسان قرار می دهد. جایگزینی کامل تنها انتخاب منطقی است.
• زمانی که کابل از عمر طراحی خود فراتر رفته باشد — یک کابل نصب شده در سال 1975 50 سال خدمات ارائه کرده است. حتی اگر امروز کاربردی به نظر می رسد، در زمان قرض گرفته شده کار می کند. هزینه یک خرابی برنامه ریزی نشده - زمان توقف تولید، خطر آتش سوزی، آسیب تجهیزات - معمولاً بسیار بیشتر از هزینه جایگزینی برنامه ریزی شده است.
• زمانی که الزامات برنامه تغییر کرده است — ولتاژهای بالاتر، افزایش بارها یا تغییرات در شرایط محیطی (مواد شیمیایی جدید در کف کارخانه، مسیریابی جدید HVAC، قرار گرفتن در معرض طولانی مدت در فضای باز) ممکن است به این معنی باشد که مشخصات کابل موجود، صرف نظر از شرایط فیزیکی آن، دیگر کافی نیست.
• وقتی هزینه های دسترسی بالاست - در مسیرهای کابل زیرزمینی یا جاسازی شده که در آن حفاری یا باز کردن سازه برای دسترسی به کابل مورد نیاز است، تعویض در طول پنجره تعمیر و نگهداری که از قبل باز شده است تقریباً همیشه مقرون به صرفه تر از تعمیرات بعدی پس از خرابی است.

برعکس، تعمیر زمانی مناسب است که آسیب به وضوح محلی باشد - یک سوراخ مکانیکی، یک خرابی خاتمه، یک نقطه آسیب جونده در کابل سالم با عمر مفید باقیمانده و مقاومت عایق در حد استاندارد. تعمیری که به درستی انجام شود با مواد اتصال دهنده درجه بندی حرارتی یا جمع شوندگی سرد، که به درستی نصب شده باشد، می تواند مدار را در آن نقطه به طول عمر کامل بازگرداند، بدون اینکه کابل اطراف را به خطر بیندازد.

سوالات متداول درباره طول عمر سیم

آیا سیم استفاده نشده هنوز کهنه می شود؟

بله. عایق پلیمری بدون توجه به اینکه جریان الکتریکی جریان داشته باشد، دچار تخریب شیمیایی می شود. قرار گرفتن در معرض UV، گرما و اکسیداسیون مستقل از بار الکتریکی انجام می شود. سیم ذخیره شده در شرایط سخت - حرارت زیاد، قرار گرفتن در معرض اشعه ماوراء بنفش، یا تماس با مواد شیمیایی واکنش دهنده - می تواند به طور قابل توجهی در انبار تخریب شود. سیمی که در داخل خانه در شرایط خنک، تاریک و خشک نگهداری می شود، خواص خود را برای سال های زیادی حفظ می کند.

آب چگونه بر طول عمر سیم در زیر زمین تأثیر می گذارد؟

آب مکانیسم پیری اولیه برای کابل‌های ولتاژ متوسط ​​با دفن مستقیم و نصب کانال با عایق XLPE است. درختکاری آب - پدیده ای که در آن مولکول های آب تحت تنش ولتاژ AC کانال های دندریتیک میکروسکوپی را از طریق عایق تشکیل می دهند - به تدریج قدرت دی الکتریک را کاهش می دهد. کابل‌های نصب شده در محیط‌های مرطوب بدون XLPE بازدارنده درخت (TR-XLPE) ممکن است در مدت 15 تا 20 سال از کار بیفتند. ، در مقابل 30 تا 40 سال برای معادل های TR-XLPE. برای دفن مستقیم در مناطقی با آب های زیرزمینی بالا، مشخص کردن عایق TR-XLPE توصیه مهندسی استاندارد است.

آیا راهی برای تست طول عمر سیم بدون حذف آن از سرویس وجود دارد؟

چندین روش آزمایش غیر مخرب امکان ارزیابی درجا را فراهم می کند. اندازه گیری مقاومت عایق (آزمایش مگاهم متر) تصویری از وضعیت عایق فعلی ارائه می دهد. تست های نسبت جذب دی الکتریک (DAR) و شاخص پلاریزاسیون (PI) اطلاعات بیشتری در مورد میزان رطوبت و کیفیت عایق ارائه می دهند. برای کابل‌های ولتاژ متوسط، آزمایش تخلیه جزئی با فرکانس بسیار پایین (VLF) می‌تواند تخریب پیشرفته را بدون فشار دادن کابل به خرابی شناسایی کند. این روش‌ها نمی‌توانند طول عمر باقی‌مانده را با دقت پیش‌بینی کنند، اما اطلاعات مبتنی بر ریسک را برای هدایت تصمیم‌های تعمیر و نگهداری ارائه می‌کنند.

آیا گیج سیم بر طول عمر تاثیر می گذارد؟

غیر مستقیم بله. یک هادی با اندازه مناسب برای باری که حمل می‌کند خنک‌تر عمل می‌کند، که عمر عایق را افزایش می‌دهد. یک هادی کم اندازه - که جریانی را بالاتر از ظرفیت نامی خود حمل می کند - داغ تر می شود و پیری عایق را با سرعت توصیف شده توسط رابطه آرنیوس تسریع می کند. اجرای مداوم هادی با 110 درصد جریان نامی آن می تواند عمر عایق را 30 تا 50 درصد کاهش دهد. در مقایسه با عملکرد با اندازه مناسب

کیفیت اکسترودر سیم و کابل چگونه بر مشتری نهایی تأثیر می گذارد؟

مشتری نهایی که کابل تمام شده را خریداری می کند، به ندرت به تجهیزات تولیدی که برای ساخت آن استفاده می شود، رویت می شود. با این حال، کابل تولید شده بر روی یک اکسترودر سیم و کابل با دقت بالا با نظارت بر کیفیت درون خطی، ضخامت دیواره عایق سازگارتر، عیوب داخلی کمتر و خواص ترکیب یکنواخت تری نسبت به کابل تولید شده در تجهیزات با دقت پایین‌تر نشان می‌دهد. مشخص کردن کابل از تولیدکنندگان با سیستم‌های مدیریت کیفیت قابل تأیید - گواهینامه ISO 9001، فهرست UL، آزمایش شخص ثالث مستقل - تضمین معنی‌داری را ارائه می‌کند که کابل با تجهیزات و فرآیندهایی تولید شده است که قادر به ارائه عمر مفید هستند.
