کابل SATA چه کاری انجام می دهد؟ عملکرد، انواع و نکات

کابل SATA چه کاری انجام می دهد؟ پاسخ مستقیم

کابل SATA (سریال ATA) یک هدف اصلی را دنبال می کند: یک کانال ارتباطی با سرعت بالا بین یک دستگاه ذخیره سازی - مانند درایو دیسک سخت (HDD)، درایو حالت جامد (SSD) یا درایو نوری - و مادربرد رایانه ایجاد می کند. بدون این کابل، سیستم شما نمی‌تواند از آن دستگاه‌های ذخیره‌سازی بخواند یا بنویسد، به این معنی که هیچ سیستم‌عامل، فایل‌ها و کامپیوتر کارآمدی به هیچ‌وجه عملی وجود ندارد.

در واقع دو نوع کابل SATA وجود دارد که در هر تنظیمات ذخیره سازی با هم کار می کنند: کابل دیتا SATA ، که سیگنال های داده را بین درایو و مادربرد ارسال می کند و کابل برق SATA ، که توان الکتریکی را از واحد منبع تغذیه (PSU) به خود درایو می رساند. هر دو ضروری هستند - درایوی که فقط یکی از این دو متصل است به سادگی کار نخواهد کرد.

ساختار فیزیکی این کابل ها - از ضخامت عایق گرفته تا خلوص هادی - به طور قابل توجهی به فرآیند تولید پشت آنها بستگی دارد. کابل های SATA مدرن با استفاده از ماشین های اکسترودر سیم و کابل دقیق تولید می شوند که عایق را به طور یکنواخت روی هادی های مسی اعمال می کنند و یکپارچگی سیگنال را در کل طول کابل تضمین می کنند. این جزئیات ساخت بی اهمیت نیست. این به طور مستقیم بر سرعت انتقال، مقاومت در برابر حرارت و دوام طولانی مدت تأثیر می گذارد.

نحوه انتقال داده ها توسط کابل های SATA: مکانیسم فنی

SATA از یک روش انتقال سریال استفاده می کند، به این معنی که بیت های داده یک به یک در یک جریان پیوسته به جای موازی ارسال می شوند. این یک انحراف قابل توجه از استاندارد قدیمی PATA (Parallel ATA) بود، که چندین بیت را به طور همزمان ارسال می کرد اما به کابل های نوار پهن نیاز داشت و از تداخل تداخل در سرعت های بالاتر رنج می برد.

کابل داده SATA شامل 7 پین و 3 هادی : دو جفت خط سیگنال دیفرانسیل برای ارسال و دریافت داده و سه خط زمین که تداخل الکترومغناطیسی را کاهش می دهد. سیگنال دهی دیفرانسیل به این معنی است که کابل یک سیگنال را دو بار ارسال می کند - یک بار به طور معمول و یک بار معکوس - و دستگاه گیرنده این دو را برای فیلتر کردن نویز مقایسه می کند. این رویکرد به کابل‌های SATA اجازه می‌دهد تا در فرکانس‌های بالا بدون مشکلات تداخلی که استانداردهای قدیمی‌تر را آزار می‌دادند، با اطمینان کار کنند.

مقایسه سرعت نسل SATA

SATA III، که در 6 گیگابیت بر ثانیه با سقف توان موثر در حدود 600 مگابایت بر ثانیه ، استاندارد فعلی است که تقریباً در تمام ساخت‌های دسکتاپ و لپ‌تاپ مصرف‌کننده استفاده می‌شود. خود کابل فیزیکی با هر سه نسل سازگار است - کابل SATA III می‌تواند یک درایو SATA I را متصل کند - اگرچه سرعت‌ها به حداکثر سرعت دستگاه‌های کندتر محدود می‌شود.

کابل برق SATA: چه کاری انجام می دهد و چرا مهم است

کانکتور برق SATA یک فیش 15 پین است که سه سطح ولتاژ مجزا را به درایو متصل می رساند: 3.3 ولت، 5 ولت و 12 ولت . هر ولتاژ عملکرد متفاوتی را در اجزای داخلی درایو انجام می دهد. خط 12 ولت اساساً موتور را در درایوهای دیسک سخت تغذیه می کند و صفحات را با سرعت 5400 یا 7200 دور در دقیقه می چرخاند. خط 5 ولت، برد منطقی درایو و الکترونیک خواندن/نوشتن را تغذیه می کند. خط 3.3 ولت، معرفی شده در نسخه استاندارد SATA، توسط برخی از SSD های مدرن برای مدارهای کنترل کننده کم مصرف خود استفاده می شود.

کانکتور برق 15 پین SATA جایگزین کانکتور قدیمی 4 پین Molex شد که در سیستم های PATA استفاده می شد. پروفیل بسیار باریک‌تر، مسیریابی آسان‌تر در داخل کیس و توانایی حمل هر سه سطح ولتاژ به طور همزمان از طریق یک کانکتور را ارائه می‌دهد. یک SSD معمولی 2.5 اینچی به سبک لپ‌تاپ فقط از خط 5 ولت استفاده می‌کند و به همان میزان مصرف می‌کند. 1-3 وات تحت بار ، در حالی که یک هارد دیسک دسکتاپ 3.5 اینچی که با سرعت 7200 دور در دقیقه می چرخد ممکن است تا 8-10 وات در طول عملیات جستجو - در درجه اول از طریق ریل 12 ولت.

کیفیت سیم کشی در کابل برق SATA - به ویژه گیج هادی های مسی و قوام عایق - بر پایداری ولتاژ تحت بار تأثیر می گذارد. اینجاست که فرآیندهای ساخت مانند آنهایی که در تولید اکسترودر سیم و کابل استفاده می‌شوند، مستقیماً با عملکرد دنیای واقعی مرتبط می‌شوند.

چگونه اکسترودر سیم و کابل کیفیت کابل SATA شکل فناوری

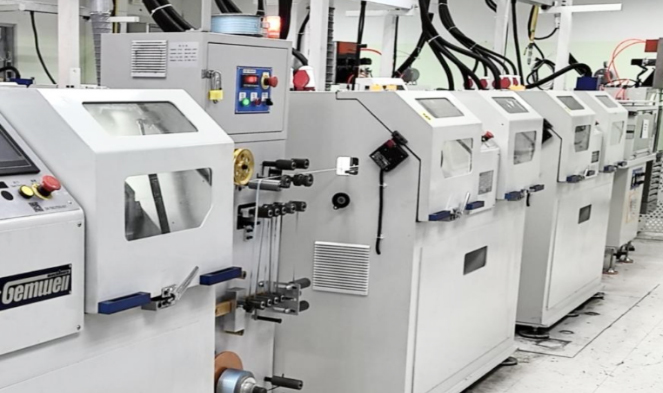

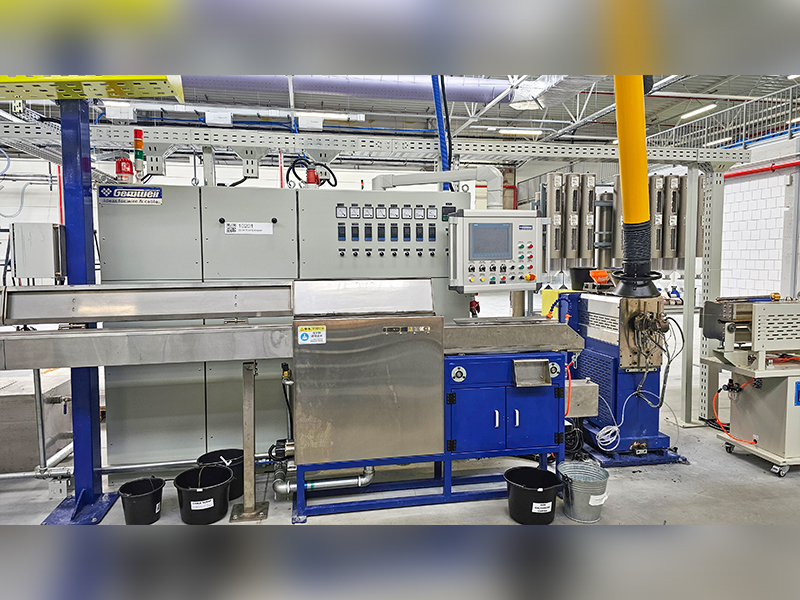

هر کابل SATA عمر خود را از طریق یک خط اکستروژن آغاز می کند. اکسترودر سیم و کابل ماشینی است که مواد گرمانرم مذاب - معمولاً PVC (پلی وینیل کلرید)، LLDPE (پلی اتیلن با چگالی خطی خطی) یا FEP (اتیلن پروپیلن فلوئوردار) - را از طریق یک قالب در اطراف یک هادی مسی وارد می کند و یک سیم با پوشش ثابت ایجاد می کند. این یک جزئیات ثانویه نیست. کیفیت اکستروژن یکنواختی ضخامت عایق، خواص دی الکتریک، مقاومت در برابر دما، و میزان مقاومت کابل در طول سال ها استفاده را تعیین می کند.

در تولید کابل های SATA به طور خاص، اکسترودر سیم و کابل باید عایق را با دقت بسیار زیاد روی هادی های بسیار ظریف اعمال کند. کابل های داده SATA معمولا استفاده می کنند 28 هادی AWG برای خطوط سیگنال و 26 هادی AWG برای خطوط زمینی در این گیج‌ها، حتی یک انحراف کوچک در ضخامت عایق - مثلاً 0.02 میلی‌متر از مشخصات - می‌تواند ویژگی‌های امپدانس کابل را تغییر دهد و بر یکپارچگی سیگنال در فرکانس‌های 6 گیگابیت بر ثانیه SATA III تأثیر بگذارد.

چه کیفیت اکستروژن در کابل تمام شده تأثیر می گذارد

• کنترل امپدانس: کابل های SATA برای حفظ امپدانس دیفرانسیل 100 اهم (±10٪) مشخص شده اند. ناهماهنگی های اکستروژن باعث تغییرات امپدانس می شود که بازتاب سیگنال و خطاهای داده را ایجاد می کند.
• ثابت دی الکتریک: ماده عایق انتخاب شده و نحوه استفاده یکنواخت آن توسط اکسترودر سیم و کابل تعیین می‌کند که سیگنال‌ها با چه سرعتی در کابل منتشر می‌شوند – که مستقیماً بر تأخیر در سطح نانوثانیه تأثیر می‌گذارد.
• مقاومت در برابر دما: عایق پی وی سی اکسترود شده به ضخامت مناسب معمولاً می تواند دمای 20- تا 80 درجه سانتی گراد را تحمل کند. لکه‌های نازکی که توسط ماشین‌های اکسترودر کالیبره شده ضعیف ایجاد می‌شوند، منجر به شکسته شدن عایق تحت گرمای پایدار ناشی از یک درایو بارگذاری شده یا داخل کیس گرم می‌شوند.
• عمر انعطاف پذیر: چگونه many times a cable can be bent without cracking depends on insulation cross-link density and extrusion consistency. Budget cables often fail at the connector entry points after repeated flexing.
• چسبندگی هادی: دما و فشار اکستروژن مناسب تضمین می‌کند که عایق به طور تمیز و بدون حفره به ژاکت هادی متصل می‌شود، که به مرور زمان اجازه نفوذ رطوبت را می‌دهد.

سازندگان کابل های پیشرفته خطوط اکسترودر سیم و کابل خود را با سیستم های آزمایش جرقه و قطر سنج بیدرنگ اجرا می کنند که هر متر سیم اکسترود شده را برای نقص بررسی می کند. کابل‌های SATA درجه مصرف‌کننده از برندهای معتبر معمولاً از این کنترل‌های کیفیت عبور می‌کنند. کابل های بسیار ارزان از تامین کنندگان ناشناس - که اغلب به صورت آنلاین به صورت عمده فروخته می شوند - اغلب این مراحل را نادیده می گیرند، در نتیجه کابل هایی در ابتدا خوب کار می کنند اما در عرض 12 تا 18 ماه دچار خطاهای متناوب می شوند.

کابل های ساتا مسطح در مقابل گرد: تفاوت های ساختمانی و زمانی که اهمیت دارند

کابل های داده SATA در دو فرمت فیزیکی اصلی عرضه می شوند: تخت (به سبک روبانی) و گرد. هر دو دارای یک آرایش سیگنال 7 پین هستند، اما ساختار داخلی و رفتار عملی آنها به طور قابل توجهی متفاوت است.

کابل های تخت SATA سبک پیش فرضی هستند که با اکثر مادربردها عرضه می شود. هادی ها در کنار هم قرار می گیرند و در یک غلاف ترموپلاستیک مسطح قرار می گیرند که معمولاً توسط یک سیم کابل مسطح و اکسترودر کابل یا فرآیند لمینیت تولید می شود. تولید آنها ارزان است، روی سطوح قرار می گیرند و به راحتی در لبه های داخلی یک کیس کامپیوتر قرار می گیرند. با این حال، شعاع خمش محدودی دارند - وادار کردن آنها به منحنی های محکم می تواند هادی ها را منحرف کند و باعث تخریب سیگنال یا آسیب فیزیکی به عایق در نقاط تنش شود.

کابل های گرد یا بافته SATA هادی های عایق بندی شده به صورت جداگانه در داخل یک ژاکت بیرونی گرد به هم پیچیده یا بسته شده اند. این ساختار انعطاف‌پذیری بهتری را فراهم می‌کند، مسیریابی را از طریق کانال‌های مدیریت کابل آسان‌تر می‌کند، و به دلیل آرایش جفت پیچ خورده هادی‌های سیگنال، محافظ EMI بسیار بهتری ارائه می‌دهد. هزینه ساخت آنها بیشتر است زیرا هر هادی باید قبل از مونتاژ از یک اکسترودر سیم و کابل به طور جداگانه عبور کند.

زاویه راست در مقابل اتصال دهنده های مستقیم

کابل‌های SATA فراتر از تخت در مقابل دایره، دارای کانکتورهای مستقیم یا راست زاویه (90 درجه) در یک یا هر دو طرف هستند. کانکتور زاویه راست مخصوصاً زمانی مفید است که یک درایو نزدیک به پانل جانبی یک کیس نصب شود، جایی که یک رابط مستقیم به بیرون بیرون زده و به طور بالقوه جریان هوا را مسدود می کند یا از بسته شدن پانل جلوگیری می کند. کانکتورهای زاویه قائم، غلظت کمی تنش مکانیکی را در نقطه خم ایجاد می کنند، بنابراین کیفیت کابل - به ویژه استحکام قالب اضافی در ورودی کانکتور - در این پیکربندی ها اهمیت بیشتری پیدا می کند.

علائم رایجی که نشان می دهد کابل SATA از کار افتاده است

کابل‌های SATA از کار می‌افتند، و این کار را بیشتر از آنچه اکثر مردم انتظار دارند انجام می‌دهند. از آنجایی که علائم خرابی کابل دقیقاً شبیه علائم خرابی درایو است، کابل ها اغلب در طول عیب یابی نادیده گرفته می شوند. دانستن اینکه چه چیزی را باید جستجو کرد در زمان صرفه جویی می کند و از تعویض غیر ضروری درایو جلوگیری می کند.

• تشخیص درایو متناوب: BIOS یا سیستم عامل گاهی اوقات درایو را می بیند اما دیگران را نمی بیند. این یک علامت کلاسیک از شل شدن یا آسیب دیده اتصال کابل داده SATA است که تماس ثابتی با پین ها برقرار نمی کند.
• خطاهای مکرر خواندن/نوشتن: برنامه‌ها هنگام دسترسی به فایل‌ها خطاها را گزارش می‌کنند یا سیستم عامل خطاهای دیسک را در نمایشگر رویداد گزارش می‌کند. اگر تشخیص SMART نشان دهد که خود درایو سالم است، کابل مظنون منطقی بعدی است.
• افت عملکرد ناگهانی: یک SSD SATA III که به طور معمول با سرعت 500 مگابایت بر ثانیه خوانده می شود، به طور ناگهانی با سرعت 150 مگابایت بر ثانیه آزمایش می شود. این سرعت با پهنای باند SATA I مطابقت دارد - نشانه این است که به دلیل خطاهای سیگنال در کابل تخریب شده، پیوند تا پایین ترین مخرج مشترک در حال مذاکره است.
• کلیک کردن یا چرخاندن درایوها: در حالی که اینها معمولاً یک مشکل مکانیکی درایو را نشان می دهند، مشکلات کابل برق می تواند باعث شود که درایو ولتاژ کافی برای چرخش موتور خود را دریافت نکند و علائم مشابهی ایجاد کند.
• خرابی بوت پس از جابجایی کیس: جابجایی کامپیوتر باعث خم شدن و جابجایی کابل ها می شود. کابلی که عملکردی مرزی داشته باشد می تواند پس از یک جابجایی به طور کامل تماس خود را از دست بدهد.

راه حل در همه این موارد اغلب یک است کابل تعویض 3 تا 8 دلار ، با این حال مردم اغلب ساعت ها را صرف تشخیص عیب در یک درایو کاملاً خوب می کنند. وقتی مشکلات ذخیره سازی ناگهانی و بدون علائم قبلی سایش درایو ظاهر می شوند، همیشه کابل را ابتدا تعویض کنید.

کابل های SATA در برنامه های مختلف دستگاه

در حالی که رایانه‌های رومیزی رایج‌ترین زمینه برای کابل‌های SATA هستند، رابط در طیف گسترده‌ای از سخت‌افزار ظاهر می‌شود - و نیازهای کابل بسته به برنامه تغییر می‌کند.

کامپیوترهای رومیزی

هارد دیسک های استاندارد 3.5 اینچی و SSD های 2.5 اینچی در برج های دسکتاپ از داده های SATA با اندازه کامل و اتصالات برق استفاده می کنند. مادربردهای دارای فرم فاکتور ATX معمولاً ارائه می دهند 4 تا 8 پورت SATA ، به درایوهای متعدد اجازه می دهد. بردهای پیشرفته HEDT (High-End Desktop) می توانند تا 12 پورت SATA را برای ساخت های ذخیره سازی فشرده مانند سرورهای NAS یا ایستگاه های کاری ویرایش ویدیو ارائه دهند.

کامپیوترهای لپ تاپ

لپ‌تاپ‌ها از درایوهای 2.5 اینچی با رابط SATA یکسان استفاده می‌کنند، اما کابل معمولاً یک نوار بسیار کوتاه و گاهی اوقات با اتصال مستقیم است که در مجموعه درایو ادغام شده است. کابل‌های SATA برای لپ‌تاپ‌ها باید مطابق با مشخصات دقیق طول و انعطاف‌پذیری ساخته شوند - در اینجا، ویژگی‌های انعطاف‌پذیری روکش کابل، که تا حدی توسط انتخاب مواد اکسترودر سیم و کابل تعیین می‌شود، حیاتی می‌شود، زیرا کابل هر بار که شاسی در طول استفاده معمولی خم می‌شود، استرس را تحمل می‌کند.

سرورها و دستگاه های NAS

در محیط‌های سرور، کابل‌های SATA باید استانداردهای دوام بالاتری داشته باشند، زیرا درایوها به طور مداوم و اغلب 24/7 دسترسی دارند. کابل های درجه سرور از مواد عایق سنگین تر و کانکتورهای قفل کننده برای جلوگیری از قطع شدن تصادفی استفاده می کنند. برخی از راه‌اندازی‌های سازمانی از eSATA (SATA خارجی) برای اتصال محفظه‌های ذخیره‌سازی خارجی استفاده می‌کنند - گونه‌ای که از یک رابط فیزیکی متفاوت اما پروتکل سیگنالینگ یکسان استفاده می‌کند، با کابل‌هایی که در برابر EMI خارجی محافظت می‌شوند و برای مدت زمان طولانی‌تری تا سقف کار می‌کنند. 2 متر در مقابل محدودیت معمولی 1 متری کابل های SATA داخلی.

درایوهای نوری و سخت افزار تخصصی

درایوهای DVD و Blu-ray نیز از اتصالات استاندارد SATA استفاده می کنند، مانند برخی از درایوهای نوار و برخی از سیستم های تعبیه شده صنعتی. کابل در همه اینها عملکرد یکسانی را انجام می دهد: ایجاد یک مسیر داده و ارائه برق. کاربردهای صنعتی گاهی نیاز به کابل هایی با درجه حرارت وسیع تری دارند، به این معنی که سازندگان باید از ترکیبات عایق مختلف از طریق خطوط اکسترودر سیم و کابل خود استفاده کنند - موادی مانند پلی اتیلن متقاطع (XLPE) به جای PVC استاندارد که برای عملکرد مداوم در دمای 90 درجه سانتی گراد یا بالاتر درجه بندی شده است.

SATA در مقابل سایر رابط های ذخیره سازی: جایی که کابل در تصویر بزرگتر قرار می گیرد

درک کاری که کابل SATA انجام می دهد همچنین به معنای درک مکان قرارگیری آن نسبت به سایر فناوری های اتصال ذخیره سازی است، به خصوص که درایوهای NVMe و M.2 به جریان اصلی تبدیل شده اند.

درایوهای NVMe M.2 مستقیماً به شکافی روی مادربرد متصل می‌شوند و اصلاً نیازی به کابل جداگانه ندارند - آنها سیگنال‌های داده و برق را از طریق خود کانکتور M.2 دریافت می‌کنند. این باعث می‌شود که آنها در یک ساختار مدیریت‌شده با کابل سریع‌تر و مرتب‌تر شوند. با این حال، کابل های SATA به طور گسترده ای مرتبط هستند زیرا درایوهای دیسک سخت همچنان بر فضای ذخیره سازی با ظرفیت بالا و هزینه هر ترابایت غالب هستند - یک هارد 20 ترابایتی در حال حاضر هزینه کسری از 20 ترابایت NVMe SSD دارد - و همه هاردها از رابط SATA استفاده می کنند. SATA SSD ها همچنین به عنوان گزینه های ارتقای مقرون به صرفه در سیستم های قدیمی که فاقد اسلات M.2 هستند، محبوب باقی می مانند.

انتخاب کابل SATA مناسب: به دنبال چه چیزی باشید

همه کابل های SATA یکسان ایجاد نمی شوند. با توجه به اینکه کابل به خودی خود نسبت به درایوهایی که به آن متصل می شود ارزان است - و هزینه از دست دادن اطلاعات ناشی از خرابی کابل - انتخاب با دقت بسیار سودمند است. در اینجا چیزی است که باید ارزیابی شود:

مواد هادی و گیج

به دنبال کابل هایی باشید که هادی های مسی بدون اکسیژن (OFC) را مشخص می کنند. سیم OFC ناخالصی های کمتری نسبت به مس استاندارد دارد که به معنای مقاومت کمتر در واحد طول و انتقال سیگنال بهتر است. هادی از طریق یک قالب کشیده می شود تا به گیج AWG مشخص شده برسد، سپس از یک اکسترودر سیم و کابل عبور می کند تا پوشش عایق خود را دریافت کند. کابل هایی که نوع رسانا را مشخص نمی کنند اغلب با آلومینیوم با روکش مس (CCA) ساخته می شوند که تقریباً 60 درصد رسانایی مس را دارد و تحت تنش خمش شکننده تر است.

قفل کردن زبانه های رابط

کانکتورهای استاندارد SATA هیچ مکانیزم قفلی ندارند. آنها برای ماندن در جای خود تنها به اصطکاک متکی هستند. در یک سیستم با لرزش - نزدیک یک فن قدرتمند، در یک وسیله نقلیه یا در هر برنامه تلفن همراه - این یک خطر واقعی است. کابل هایی با الف قفل قفل یا گیره نگهدارنده روی بدنه کانکتور اتصال را به صورت مکانیکی محکم کنید و از قطع شدن تصادفی آن جلوگیری کنید. بسیاری از کابل های پریمیوم این ویژگی را برای هزینه اضافی کمی دارند.

طول کابل

مشخصات SATA طول کابل را تا حداکثر امکان پذیر می کند 1 متر (تقریباً 39 اینچ) برای کابل های داخلی اکثر سیستم های از پیش ساخته شده از کابل هایی در محدوده 45 تا 50 سانتی متری استفاده می کنند که برای پیکربندی های استاندارد برج کافی است. کابل‌های طولانی‌تر در دسترس هستند، اما مقاومت و پتانسیل بیشتری برای تخریب سیگنال ایجاد می‌کنند، بنابراین از طول بیش از حد خودداری کنید – از کوتاه‌ترین کابلی که به راحتی از درگاه مادربرد به درایو می‌رسد، بدون کشش یا خمیدگی شدید استفاده کنید.

جنس ژاکت

روکش بیرونی کابل - که توسط یک اکسترودر سیم و کابل به عنوان لایه اکستروژن نهایی در ساختارهای کابل چند لایه اعمال می شود - انعطاف پذیری، مقاومت در برابر دما و مقاومت شیمیایی را تعیین می کند. کابل های استاندارد از PVC استفاده می کنند که انعطاف پذیر و ارزان است. برای محیط‌های با دمای بالا (مانند سرورهای متراکم روی قفسه یا محفظه‌های صنعتی)، به دنبال کابل‌هایی با پوشش‌های LLDPE یا FEP باشید که مقاومت حرارتی بهتری را ارائه می‌کنند و گازهای خروجی کمتری دارند - انتشار دودهای شیمیایی که می‌توانند لوازم الکترونیکی حساس را به مرور زمان در محفظه‌های مهر و موم شده آلوده کنند.

نام تجاری و گواهینامه

کابل‌های برندهای معتبر مانند Sabrent، StarTech، Rosewill و Monoprice از خطوط تولید با کنترل کیفیت ثابت، از جمله اندازه‌گیری قطر خطی در طول اکستروژن و آزمایش تداوم 100% پس از مونتاژ استفاده می‌کنند. کابل‌های عمومی بدون شناسایی برند این مراحل را رد می‌کنند. فهرست UL (برای بازارهای آمریکای شمالی) و نشان CE (برای بازارهای اروپایی) نشان می دهد که کابل حداقل استانداردهای ایمنی الکتریکی و ساخت و ساز را برآورده می کند.

چگونه to Properly Connect and Route SATA Cables

نصب صحیح به اندازه کیفیت کابل اهمیت دارد. یک کابل با کیفیت بالا که بدون دقت نصب شده است، بهتر از یک کابل ارزان نیست.

1. پورت های SATA مادربرد خود را شناسایی کنید. آنها معمولاً در امتداد لبه سمت راست برد در سیستم‌های ATX قرار می‌گیرند که با برچسب SATA0 تا SATA5 یا موارد مشابه مشخص می‌شوند. ابتدا از پورت های با شماره کمتر استفاده کنید. آنها اغلب به کنترل کننده SATA اولیه متصل می شوند که بهترین عملکرد و پشتیبانی از اولویت بوت را ارائه می دهد.
2. کابل دیتا را وصل کنید کانکتور داده SATA با یک بریدگی L شکل کلید شده است، بنابراین فقط می توان آن را در یک جهت قرار داد. آن را محکم به درگاه داده درایو فشار دهید تا زمانی که احساس کنید کاملاً جا افتاده است. اگر از کابل قفل استفاده می کنید، قفل را ببندید.
3. کابل برق را وصل کنید. کانکتور برق 15 پین SATA نیز کلید خورده است و فقط در یک جهت وارد می شود. به دلیل سطح تماس بزرگتر، به نیروی وارد کردن بیشتری نسبت به کانکتور داده نیاز دارد - به جای تکان دادن کانکتور، فشار یکنواخت ثابتی اعمال کنید، که می تواند محفظه کانکتور را خم کند یا ترک بخورد.
4. کابل را بدون خم شدن تیز مسیر دهید. شعاع خمشی حداقل 25 میلی متر (حدود 1 اینچ) را در تمام نقاط امتداد کابل حفظ کنید. کابل‌های مسطح به ویژه در برابر پیچ خوردگی آسیب‌پذیر هستند - اگر یک اتصال دهنده با زاویه راست در دسترس است، از آن در نزدیکی انتهای درایو استفاده کنید تا خمیدگی در نقطه ورودی کانکتور که در آن بیشتر خرابی‌ها منشأ می‌گیرند از بین برود.
5. طول کابل اضافی را ایمن کنید. برای جدا کردن کابل اضافی از فن ها و مسیرهای جریان هوا، از بند کابل یا نوار چسب استفاده کنید. کابل SATA غیر ایمن می تواند به تیغه فن کشیده شود و باعث آسیب کابل و خرابی فن شود.
6. بعد از بوت شدن در بایوس تایید کنید. پس از نصب، وارد BIOS/UEFI سیستم شوید و تأیید کنید که درایو در لیست دستگاه های ذخیره سازی ظاهر می شود. اگر اینطور نیست، قبل از اینکه مشکل درایو یا مادربرد را فرض کنید، هر دو اتصال کابل را بررسی کنید.

زنجیره تولید پشت هر کابل SATA

برای درک کامل کاری که کابل SATA انجام می دهد و چرا کیفیت اهمیت دارد، به ردیابی فرآیند تولیدی که آن را ایجاد می کند کمک می کند. یک کابل SATA قبل از اینکه به دست سازنده رایانه شخصی برسد، از چندین مرحله تولید عبور می کند.

با میله مسی شروع می شود که از طریق یک دستگاه سیم کشی به سمت گیج هدف AWG کشیده می شود. سیم کشیده شده سپس از یک اکسترودر سیم و کابل عبور می کند، جایی که عایق ترموپلاستیک اعمال می شود. در یک اکسترودر تک پیچ - رایج ترین نوع در تولید کابل - ترکیب عایق به شکل گلوله به یک بشکه گرم شده وارد می شود، ذوب می شود و از طریق یک قالب متقاطع که سیم را در حین حرکت می پوشاند، وارد می شود. سرعت خط برای سیم های ریز سنج مانند 28 AWG معمولاً روی آن کار می کند 100-600 متر در دقیقه با مشخصات دمای اکسترودر و سرعت پیچ به دقت کنترل شده تا ضخامت عایق ثابت حفظ شود.

پس از اکستروژن، هادی های عایق بندی شده مونتاژ می شوند - یا برای ساخت کابل تخت به صورت مسطح قرار می گیرند یا برای ساخت کابل گرد به صورت جفت می پیچند. پیکربندی های جفت پیچ خورده از نرخ پیچش خاص (چرخش در واحد طول) برای کنترل امپدانس دیفرانسیل پیروی می کنند. سپس هادی های مونتاژ شده ممکن است از طریق اکسترودر سیم و کابل دوم عبور داده شوند تا یک پوشش بیرونی کلی اعمال شود.

پایان کانکتور به شرح زیر است: انتهای کابل به طول بریده، کنده شده و با محفظه های کانکتور SATA پلاستیکی فشرده یا بیش از حد قالب گیری می شود. سپس کل مجموعه برای تداوم، شورت و در برخی موارد ویژگی‌های امپدانس فرکانس بالا با استفاده از تجهیزات بازتاب‌سنجی دامنه زمانی (TDR) آزمایش می‌شود.

کل این فرآیند - از خط اکسترودر سیم و کابل تا کابل نهایی - عمدتاً در تأسیسات در سراسر چین، تایوان، و به طور فزاینده ویتنام و هند انجام می شود. تفاوت بین کابل 2 دلاری و کابل 7 دلاری معمولاً در این است که مراحل کنترل کیفیت انجام می شود و روند اکسترودر سیم و کابل در طول تولید چقدر نظارت می شود.
