بررسی اجمالی دقیق از پنج سازه کابل مسی دیفرانسیل پرسرعت اصلی (Twinax)

برای کابل‌های Twinax در سرورهای هوش مصنوعی، کاهش Dk موثر عایق (هوا ≈1، FEP≈2.1) کلید کاهش تلفات فرکانس بالا، انحراف و ناپایداری امپدانس است. پنج رویکرد تولید کم هزینه برای دستیابی به این امر توسعه داده شده است.

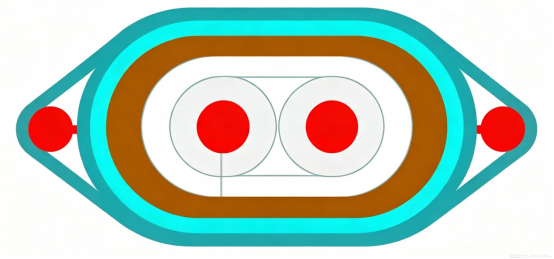

راه حل ساخت EPTFE Taping

ساختار سلسله مراتبی
قرمز ：رساناهای سیگنال (مس با روکش نقره / آلیاژ مس)
خاکستری :عایق داخلی بدون فوم (جامد) FEP اولیه
آبی روشن ：بدنه عایق اصلی EPTFE
آبی تیره ：لایه های محافظ بیرونی / نوار محافظ بیرونی (Cu-Foil، Al-Foil و سایر اجزای ساختاری)
دایره های قرمز کوچک در طرفین ：ساختار سیم زمینی / تخلیه

1. اصل فرآیند
نوار EPTFE تحت کشش و همپوشانی کنترل شده بر روی هادی پیچیده می شود. هوای محبوس شده در ساختار ریز متخلخل آن، Dk موثر کم ≈1.4-1.6 را ایجاد می کند.

2. مزایای کلیدی
این ساختار تلفات دی الکتریک بسیار کم، تلفات درج بسیار کم، مقاومت در برابر دمای بالا و Dk موثر نزدیک به هوا را ارائه می دهد.

3. برنامه های کاربردی
Twinax فوق سریع 448G/800G، پیوندهای پرسرعت در مسافت طولانی، و اتصالات محاسباتی پیشرفته IL حیاتی.

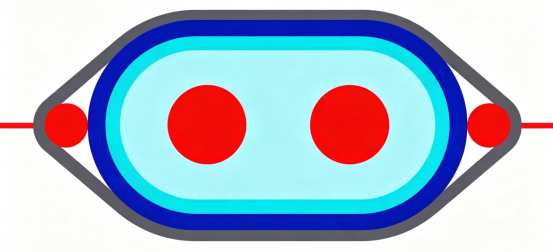

محلول اکستروژن FEP دو لایه

لایه بندی ساختاری (از داخل به بیرون)
دو رسانای سیگنال از مس با روکش نقره یا آلیاژ مس.
لایه داخلی : عایق اولیه جامد FEP، تک هسته ای اکسترود شده.
لایه بیرونی : روکش FEP معمولی که روی هر دو هادی اکسترود شده است.
سیم های زمین در دو طرف مجموعه.

1. اصل فرآیند
اکستروژن دو مرحله ای: FEP جامد ابتدا روی هر هادی به صورت جداگانه اکسترود می شود، سپس دو هسته عایق شده در کنار هم قرار می گیرند و با یک لایه FEP بیرونی بیش از حد اکسترود می شوند و یک عایق فلوروپلاستیک جامد دو لایه را تشکیل می دهند.
2. مزایا
ابعاد پایدار، مقاومت شیمیایی عالی و استحکام مکانیکی، فرآیند بالغ با عملکرد بالا.
3. سناریوهای کاربردی
تا 224G کابل های سرعت بالا متوسط/کوتاه. اتصالات پر سرعت صنعتی با دمای بالا؛ لینک های دیفرانسیل پرسرعت عمومی با هزینه متوسط.

اکستروژن همزمان هادی دوقلو (یکپارچه)

لایه بندی ساختاری (از داخل به بیرون):
دو هادی سیگنال موازی
دی الکتریک جامد یکپارچه FEP/PFA تک پاس اکسترود شده روی هر دو هادی، با یک نوار محافظ بیرونی نازک.
سیم های زمین در هر دو طرف قرار گرفته اند

1. اصل فرآیند
یک قالب بیضوی دو هسته ای طراحی شده خاص، اکستروژن تک گذر را امکان پذیر می کند، هر دو هادی را در یک دی الکتریک مشترک قرار می دهد و گام مرکزی آنها را در طول اکستروژن قفل می کند.

2. مزایا
ثبات فاصله هادی تنگ باعث ایجاد چولگی درون جفتی بسیار کم می شود. مراحل فرآیند کمتر و هزینه کمتر نسبت به اکستروژن FEP دو مرحله ای. یکنواختی امپدانس عالی

3. سناریوهای کاربردی
کابل‌های سرعت بالا کوتاه‌مدت، اتصالات PCB، پیوندهای صفحه پشتی، و لینک‌های چوله درون جفت کم.

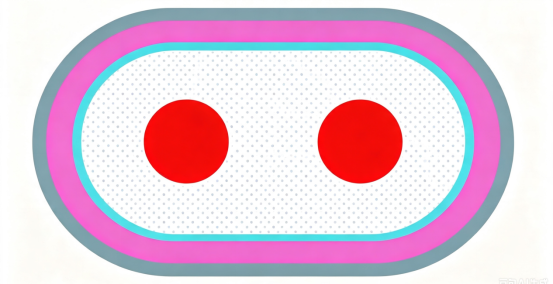

FEP فوم فیزیکی

لایه بندی ساختاری (از داخل به بیرون):
دو رسانای سیگنال
عایق FEP میکروسلولی
پوست بیرونی جامد FEP.

1. اصل فرآیند
در حین اکستروژن، نیتروژن با فشار بالا به FEP مذاب تزریق می شود، و خلاءهای سلول بسته ایجاد می کند که دی الکتریک را با هوا رقیق می کند و Dk کلی را کاهش می دهد.

2. مزایا
Dk و میرایی کمتر از FEP جامد. امپدانس کنترل شده

3. برنامه های کاربردی
کابل های پرسرعت مرکز داده 224G–448G برای دسترسی متوسط تا بلند
به هم متصل می شود.

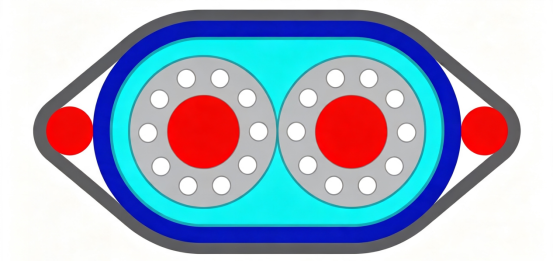

ساختار سوراخ ریشه نیلوفر آبی

لایه بندی ساختاری (از داخل به بیرون)

دو هادی سیگنال
کانال های فضای خالی طولی محیطی در اطراف هادی (حفره های هوای پیوسته در طول کابل، مانند سوراخ های ریشه نیلوفر آبی).
عایق جامد بیرونی FEP
سیم های پشتیبانی موقعیت جانبی

1. اصل فرآیند
قالب Lotus-root کانال های هوای پیوسته (بهم پیوسته) را برای Dk کم ایجاد می کند و عملکرد را افزایش می دهد - متمایز از حفره های سلول بسته FEP فوم شده.

2. مزایا
تغییر امپدانس خمشی کمتر در مقابل فوم فیزیکی با همان افت. هزینه کمتر؛ HF SI عالی؛ بدون دنده فوم فشار بالا

3. برنامه های کاربردی
کابل های مسی پرسرعت نسل بعدی PCIe 6.0، 448G - راه حلی نوظهور برای سرورهای محاسباتی.
