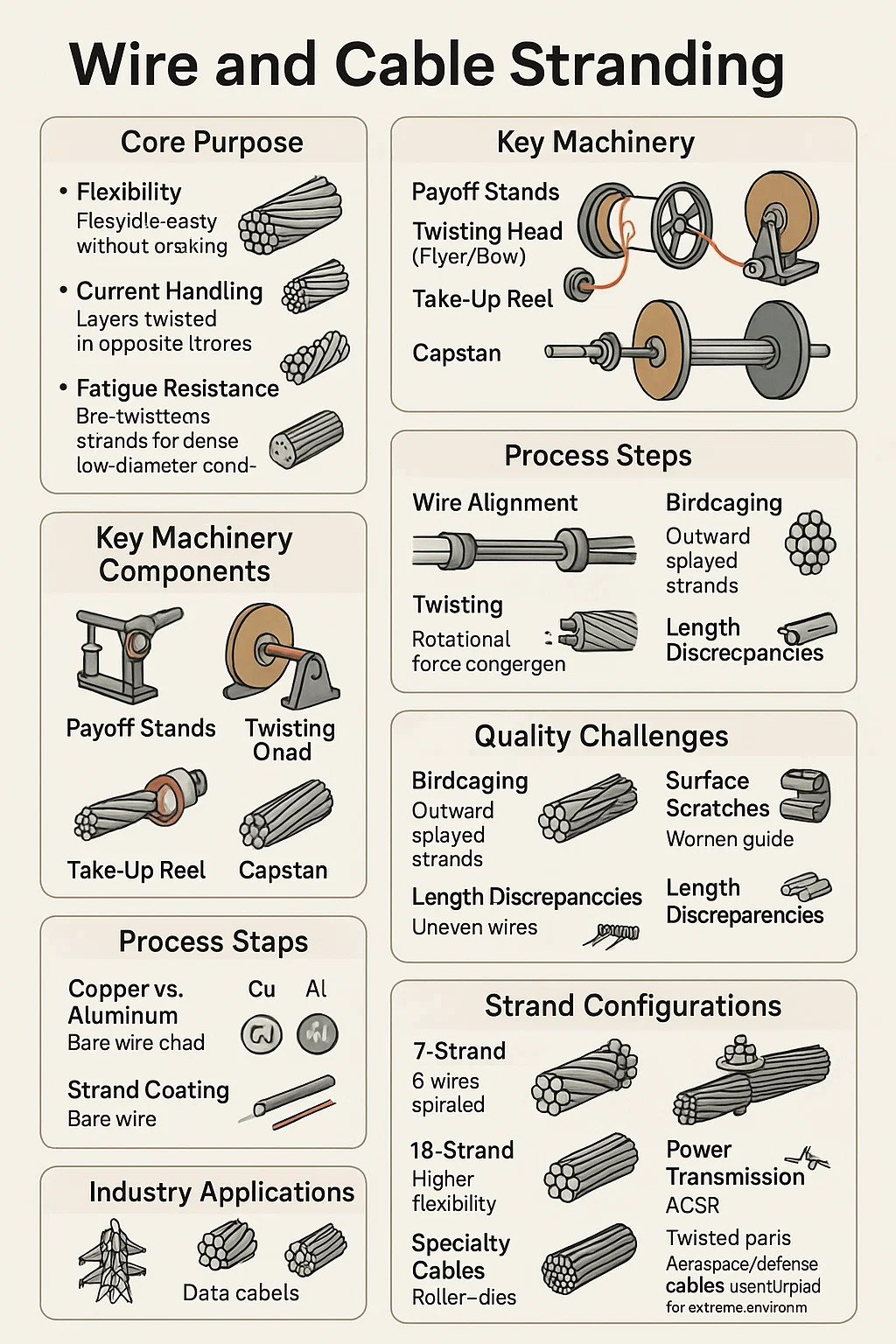

رشته سیم و کابل چیست؟

اتصال سیم و کابل یک فرآیند تولیدی است که چندین سیم یا رشته را در یک هادی یکپارچه قرار می دهد.

■هدف اصلی

انعطاف‌پذیری - بر خلاف سیم‌های جامد سفت و سخت، هادی‌های رشته‌ای به راحتی بدون شکستگی خم می‌شوند.
مدیریت جریان - چندین رشته نازک مجموعاً جریان های بالاتری نسبت به یک سیم ضخیم با سطح مقطع معادل دارند.
مقاومت در برابر خستگی - طرح‌های رشته‌ای در برابر لرزش (مثلاً در وسایل نقلیه/ماشین‌آلات) بدون شکستگی مقاومت می‌کنند.

■روش های رشته

Bunch Stranding - سیم‌ها به‌طور تصادفی برای انعطاف‌پذیری اولیه (به عنوان مثال، سیم‌های دستگاه) گروه‌بندی می‌شوند.
رشته هم‌مرکز - لایه‌هایی که در جهت مخالف در اطراف یک هسته مرکزی پیچ خورده‌اند (به عنوان مثال، کابل‌های برق).
رشته طناب - گروه‌هایی از رشته‌های از پیش تابیده شده که دوباره به هم تابیده شده‌اند (مانند کابل‌های جرثقیل، طناب‌های آسانسور).

■ قطعات کلیدی ماشین آلات

پایه های پرداخت - قرقره های سیم جداگانه را نگه دارید، آنها را با کشش کنترل شده تغذیه کنید.
سر چرخان (پروچه / کمان) - برای ایجاد پیچ ​​و تاب می چرخد. انواع کمان برای کابل های بزرگتر مناسب است.
قرقره جمع‌آوری - هادی رشته‌ای را جمع‌آوری می‌کند و تنش ثابت را حفظ می‌کند.
Capstan - سیم‌ها را بدون لغزش از طریق سیستم می‌کشد.

■ مراحل فرآیند

تراز سیم - رشته ها از طریق لوله های سرامیکی یا PTFE برای جلوگیری از گره خوردن هدایت می شوند.
پیچش - نیروی چرخشی که به هنگام همگرایی سیم ها اعمال می شود.
کنترل طول قرار دادن - سفتی پیچ و تاب را تنظیم می کند (به عنوان مثال، محکم برای انعطاف پذیری، شل برای استحکام).
قالب بسته - رشته ها را به شکل/اندازه نهایی فشرده می کند.

■ ملاحظات مادی

مس در مقابل آلومینیوم - رشته های مسی به راحتی. آلومینیوم برای جلوگیری از شکنندگی نیاز به آلیاژهای نرم تری دارد.
پوشش رشته - فلز لخت برای رسانایی، یا قلع/ مینا برای مقاومت در برابر خوردگی.

■چالش های کیفیت

قفس پرندگان - اگر تنش نامتعادل باشد، رشته ها به سمت بیرون پخش می شوند - با مکانیسم های چرخش به عقب حل می شود.
خراش های سطحی - راهنماهای ساینده به سیم ها آسیب می رسانند. سرامیک های صیقلی از این امر جلوگیری می کنند.
اختلاف طول - پرداخت های نابرابر باعث ایجاد نقص های "گروهی" می شود.

■ تنظیمات رشته

7 رشته - 6 سیم مارپیچ در اطراف 1 هسته (معمول در سیم کشی خودرو).
19-Strand - انعطاف پذیری بالاتر برای کابل های روباتیک/پزشکی.
رشته های فشرده - قالب های غلتکی رشته ها را برای هادی های متراکم و با قطر کم فشرده می کند.

■کاربردهای صنعت

انتقال نیرو - ACSR (هادی آلومینیومی تقویت شده با فولاد) برای خطوط هوایی.
کابل های داده - جفت های پیچ خورده تداخل الکترومغناطیسی را کاهش می دهند.
کابل های تخصصی - کابل های هوافضا/دفاع از رشته های نیکل اندود برای محیط های شدید استفاده می کنند.
