قطعات اصلی دستگاه اکسترودر چیست؟ آیا می دانید؟

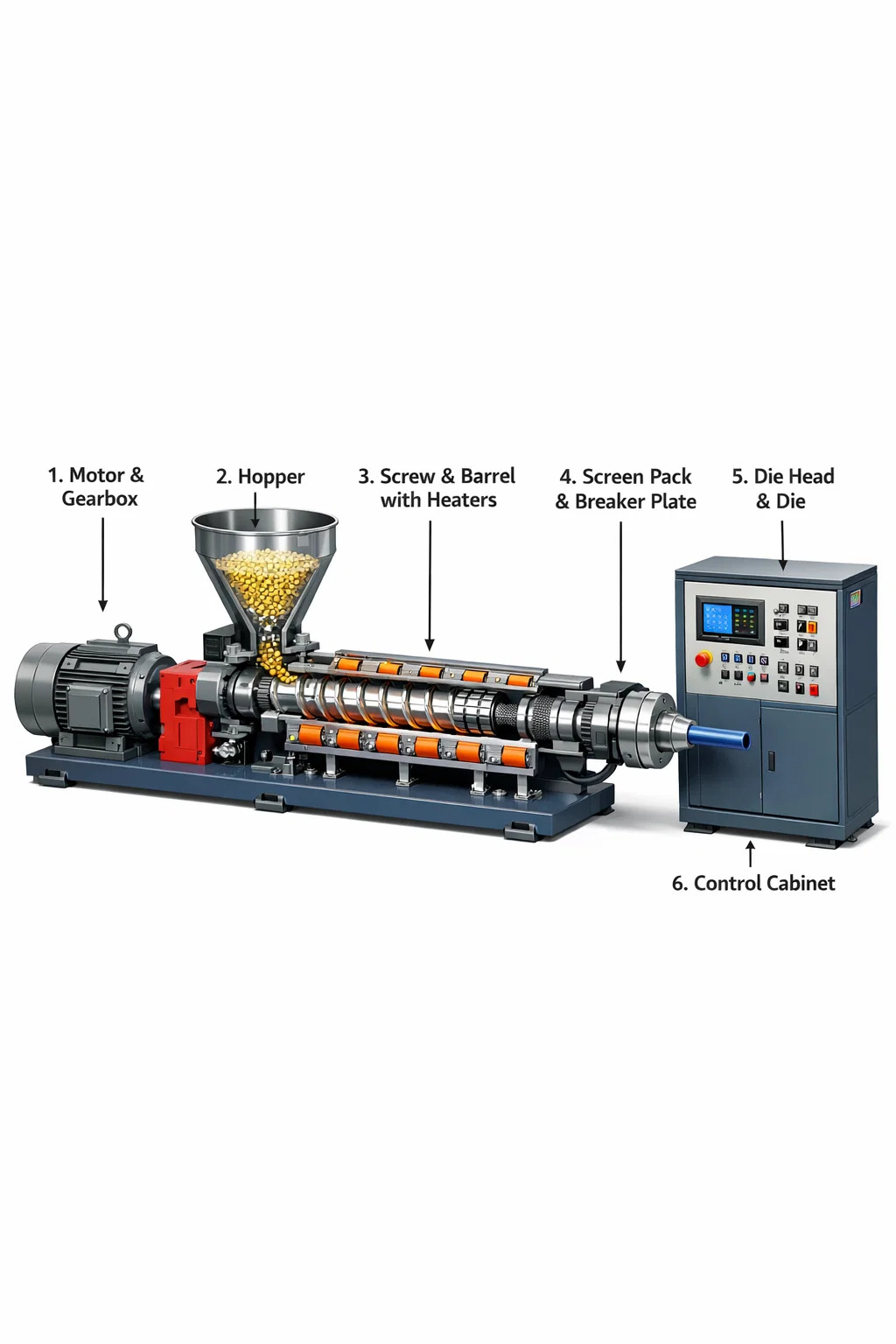

اگرچه یک دستگاه اکسترودر به نظر می رسد یک کابینت فلزی بزرگ و سنگین است، ساختار داخلی آن بسیار پیچیده است. ما می توانیم آن را به عنوان یک "پمپ اختلاط فوق گرم" تصور کنیم که عمدتاً از بخش های اصلی زیر تشکیل شده است:

1. قدرت قلب: موتور و گیربکس

این منبع "قدرت" ماشین است.
موتور: مانند موتور یک فن برقی، قدرت چرخشی را فراهم می کند.
گیربکس: موتور بسیار سریع می چرخد، اما اکسترودر به قدرت "آهسته و پیوسته" نیاز دارد. گیربکس سرعت چرخش را کاهش می دهد و در عین حال نیرو را برای راندن پیچ سنگین تقویت می کند.

2. منطقه تغذیه: هاپر

این "دهان" دستگاه است.
این یک ظرف قیفی شکل است که در بالای دستگاه نصب شده است. گلوله های پلاستیکی، پودر یا قطعات فلزی را داخل آن می ریزید و از طریق قیف به داخل دستگاه می افتند.

3. کارگاه پردازش: پیچ و بشکه

این مهمترین بخش اکسترودر است.
بشکه: یک لوله فلزی ضخیم و بلند که پیچ را محصور می کند و می تواند فشار بسیار بالایی را تحمل کند.
پیچ: یک قسمت مارپیچی شکل بزرگ که در داخل بشکه قرار دارد. وقتی می چرخد، مواد اولیه را مانند پیچ ​​به جلو می راند.
هیترها: حلقه هایی از عناصر گرمایشی که به بیرون بشکه متصل شده اند. آنها بشکه را گرم می کنند و به مواد خام داخل اجازه می دهند تا به تدریج در طی فرآیند هل دادن به یک "دوغاب" ذوب شوند.

4. مانع محافظ: بسته صفحه نمایش و صفحه شکن

پس از ذوب شدن مواد خام و تبدیل شدن به یک "دوغاب"، آنها باید قبل از خارج شدن از یک مانع عبور کنند.
صفحه شکن: صفحه ای فولادی با سوراخ های کوچک زیاد که جریان مایع متلاطم را به جریان مستقیم تبدیل می کند.
بسته صفحه نمایش: محکم در مقابل صفحه شکن قرار گرفته است، هر قطعه ذوب نشده یا گرد و غبار را از مواد خام فیلتر می کند و خروجی تمیزی را تضمین می کند.

5. قالب: Die Head & Die

این "قالب" است که شکل محصول نهایی را تعیین می کند.
مواد خام فیلتر شده به سمت جلوی دستگاه رانده می شود.
سر قالب قسمت اتصال است و قالب یک خروجی با شکل خاصی است. مواد خام به شدت از این خروجی اکسترود می شود و فوراً به شکل لوله ها، ورق ها یا پروفیل ها تبدیل می شود.

6. مرکز کنترل: کابینه کنترل الکتریکی (سیستم کنترل)

این "مغز" دستگاه است.
دارای دستگیره‌ها، سوئیچ‌ها یا صفحه‌های لمسی زیادی است که برای تنظیم اینکه کدام بخش از بشکه باید گرم شود و پیچ با چه سرعتی باید بچرخد استفاده می‌شود. اپراتور دستوراتی را در اینجا می دهد تا مطمئن شود که کل اکسترودر به درستی کار می کند.
