کاوشی از جنبه های فنی کلیدی در صنعت کابل ربات انسان نما

دسته کابل ربات انسان نما مجموعه ای از سیم ها و کابل های الکتریکی است که اجزای مختلف ربات را به هم متصل می کند و عملکردهای حیاتی انتقال نیرو، کنترل سیگنال و ارتباطات داده را انجام می دهد و به "رگ های خونی" و "سیستم عصبی" ربات انسان نما معروف است.

به طور کلی، الزامات عملکرد برای مهار کابل ربات انسان نما بالاتر از آنچه برای ربات های صنعتی است و کمی کمتر از استانداردهای کلاس خودرو است.

در میان آنها، نیاز به مقاومت در برابر لرزش 10 برابر بیشتر از ربات های صنعتی و 1/4 استانداردهای کلاس خودرو است. الزامات عملکرد ضد آب کمی بالاتر از ربات های صنعتی و کمی کمتر از استانداردهای کلاس خودرو است. نیاز تست اسپری نمک کمی کمتر از استانداردهای کلاس خودرو است. و مقاومت حرارتی مورد نیاز مانند استانداردهای کلاس خودرو است.

علاوه بر این، الزامات برای طراحی سبک وزن، مقاومت در برابر خوردگی، عملکرد محافظ، عمر خمشی، تقاضای کمیت مهار و مشخصات اتصال دهنده همگی بالاتر از ربات‌های صنعتی است.

دسته سیم ربات انسان نما به مجموعه سیم ها و کابل هایی اطلاق می شود که اجزای مختلف یک ربات را به هم متصل می کند. با انتقال نیرو، سیگنال ها و داده ها، این مهارها ربات را قادر می سازند تا به درستی کار کند. به طور معمول، دسته سیم ربات انسان نما از هادی ها، مواد عایق، لایه های محافظ و اتصال دهنده ها تشکیل شده است. به عنوان یک جزء حیاتی که بخش‌های مختلف الکتریکی ربات را به هم متصل می‌کند، دسته سیم‌کشی عملکردهای حیاتی از جمله انتقال نیرو، کنترل سیگنال و ارتباطات داده را انجام می‌دهد و به طور موثر به عنوان "رگ‌های خونی" و "سیستم عصبی" ربات عمل می‌کند.

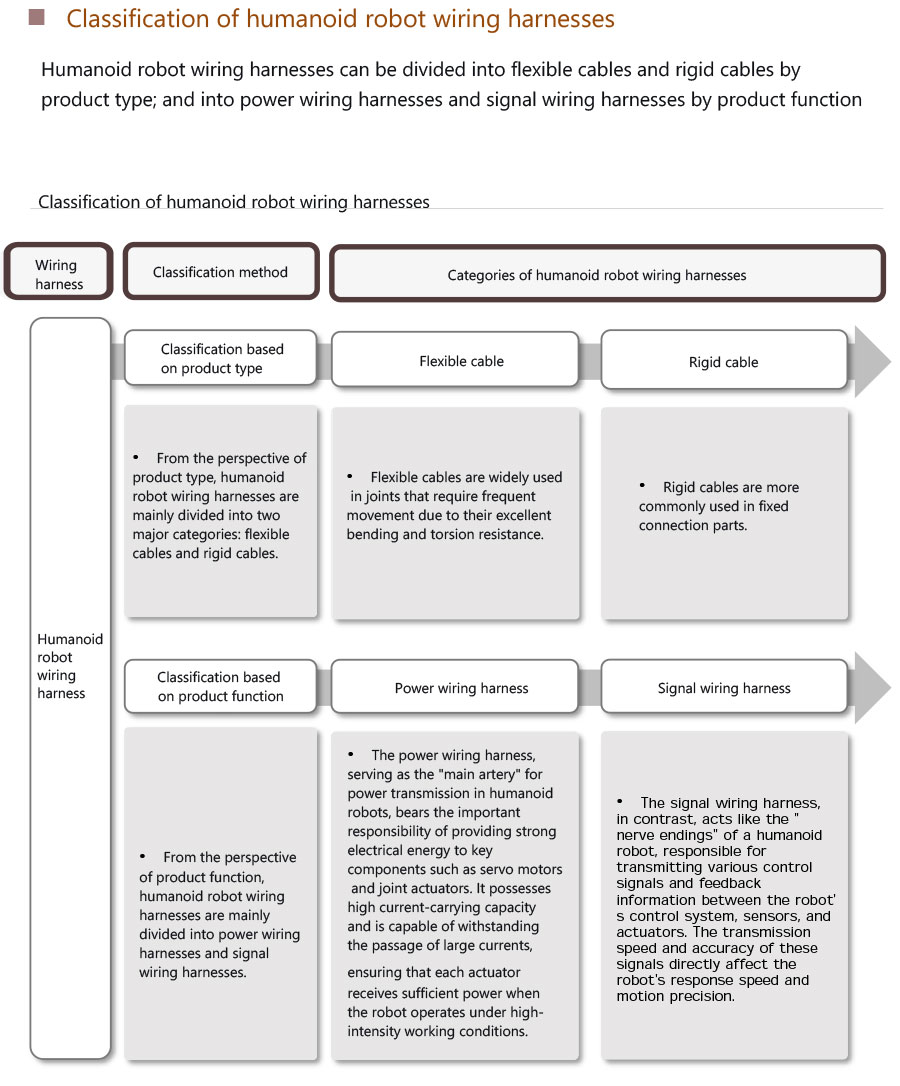

بر اساس نوع محصول، سیم کشی ربات انسان نما را می توان به کابل های انعطاف پذیر و کابل های صلب تقسیم کرد. بر اساس عملکرد محصول، آنها را می توان به دسته های قدرت و مهار سیگنال طبقه بندی کرد.

اجزای یک سیم کشی

1. هادی ها

• هادی ها معمولاً از مس یا آلومینیوم ساخته می شوند، موادی که به دلیل رسانایی الکتریکی عالی خود شناخته می شوند. هر چه سطح مقطع هادی بزرگتر باشد، ظرفیت آن برای انتقال جریان الکتریکی بیشتر است.

علاوه بر این، مواد عایق اطراف هادی ها از اهمیت بالایی برخوردار است، زیرا از نشت جریان و اتصال کوتاه جلوگیری می کند. مواد عایق رایج عبارتند از پلی وینیل کلراید (PVC)، پلی اتیلن (PE) و الاستومرهای ترموپلاستیک (TPE).

2. لایه های محافظ

• این لایه ها برای محافظت از هادی ها در برابر آسیب های ناشی از عوامل محیطی خارجی مانند ساییدگی مکانیکی، خوردگی شیمیایی و دمای بالا عمل می کنند. مواد متداول مورد استفاده برای لایه های محافظ عبارتند از پلی وینیل کلراید (PVC)، پلی اورتان (PU) و سیلیکون.

• مواد لایه محافظ مختلف برای محیط های عملیاتی مختلف مناسب هستند. به عنوان مثال، در تنظیمات با دمای بالا، یک لایه محافظ سیلیکونی مقاومت بالایی در برابر حرارت ارائه می دهد.

3. اتصال دهنده ها

• اتصال دهنده ها برای اتصال دسته سیم به اجزای مختلف ربات عمل می کنند. به طور معمول از فلز یا پلاستیک ساخته می شوند و با رسانایی و دوام عالی مشخص می شوند. انواع متداول کانکتورها عبارتند از کانکتورهای دایره ای، کانکتورهای مستطیلی و کانکتورهای نوع پلاگین.

• انواع مختلف کانکتورها برای کاربردهای رباتیک خاص طراحی شده اند. به عنوان مثال، کانکتورهای دایره ای برای اتصال مفاصل ربات مناسب هستند، در حالی که کانکتورهای مستطیلی معمولاً برای اتصال به کابینت کنترل ربات استفاده می شوند.
